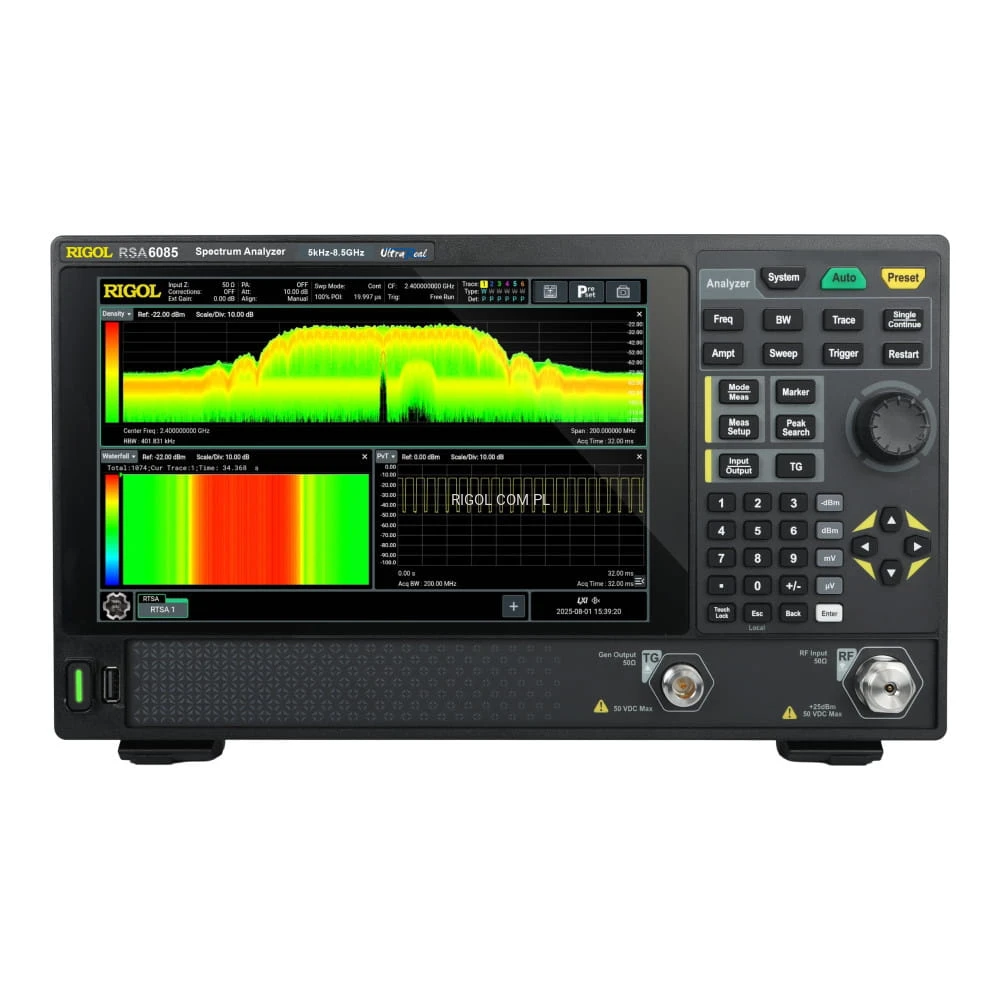

Analizator Widma RIGOL RSA6085 5 kHz – 8,5 GHz

Przegląd produktu

Analizator widma czasu rzeczywistego serii RSA6000 jest wyposażony w funkcje analizy czasu rzeczywistego (RTSA) i analizy przemiatanej (GPSA) oraz oferuje opcjonalne oprogramowanie do analizy sygnałów wektorowych (VSA), oprogramowanie do analizy sygnałów analogowych (ADM) oraz oprogramowanie do pomiaru zakłóceń elektromagnetycznych (EMI), charakteryzujące się doskonałą wydajnością i specyfikacją.

Zakresy częstotliwości urządzeń z serii wynoszą od 5 kHz do 8,5 GHz/ 14 GHz/ 26,5 GHz. Urządzenie to idealnie nadaje się do zaawansowanych testów widma, przechwytywania bardzo szybkich stanów przejściowych oraz szczegółowej analizy złożonych sygnałów w czasie rzeczywistym. Jego wysoka dokładność sprawia, że doskonale nadaje się do laboratoriów badawczych, rozwoju RF, elektroniki samochodowej, zastosowań bezprzewodowych oraz testów EMC/EMI.

Analizator z serii RSA6000 oferuje wyświetlanie w wielu oknach, doskonały poziom szumu średniego wyświetlanego (DANL), najwyższą klasę szumu fazowego i szeroki zakres dynamiczny. Wyposażony w pasmo analizy do 200 MHz (opcjonalnie), ekran dotykowy o przekątnej 10,1 cala i zaawansowane funkcje oprogramowania, stanowi cenne wsparcie zarówno dla laboratoriów, jak i dla produkcji oraz testów terenowych.

  Karta katalogowa

Kluczowe cechy

• Zakres częstotliwości: 5 kHz – 8,5 GHz/14 GHz/ 26,5GHz
• Analiza i szerokość pasma w czasie rzeczywistym: 80 MHz (standardowo), do 200 MHz (opcjonalnie)
• DANL: zazwyczaj do -143 dBm (wstępny wzmacniacz wyłączony), -163 dBm (wstępny wzmacniacz włączony)
• Szum fazowy przy 1 GHz, przesunięcie 10 kHz: <-108 dBc/Hz (typowo)
• 10,1-calowy ekran dotykowy o wysokiej rozdzielczości

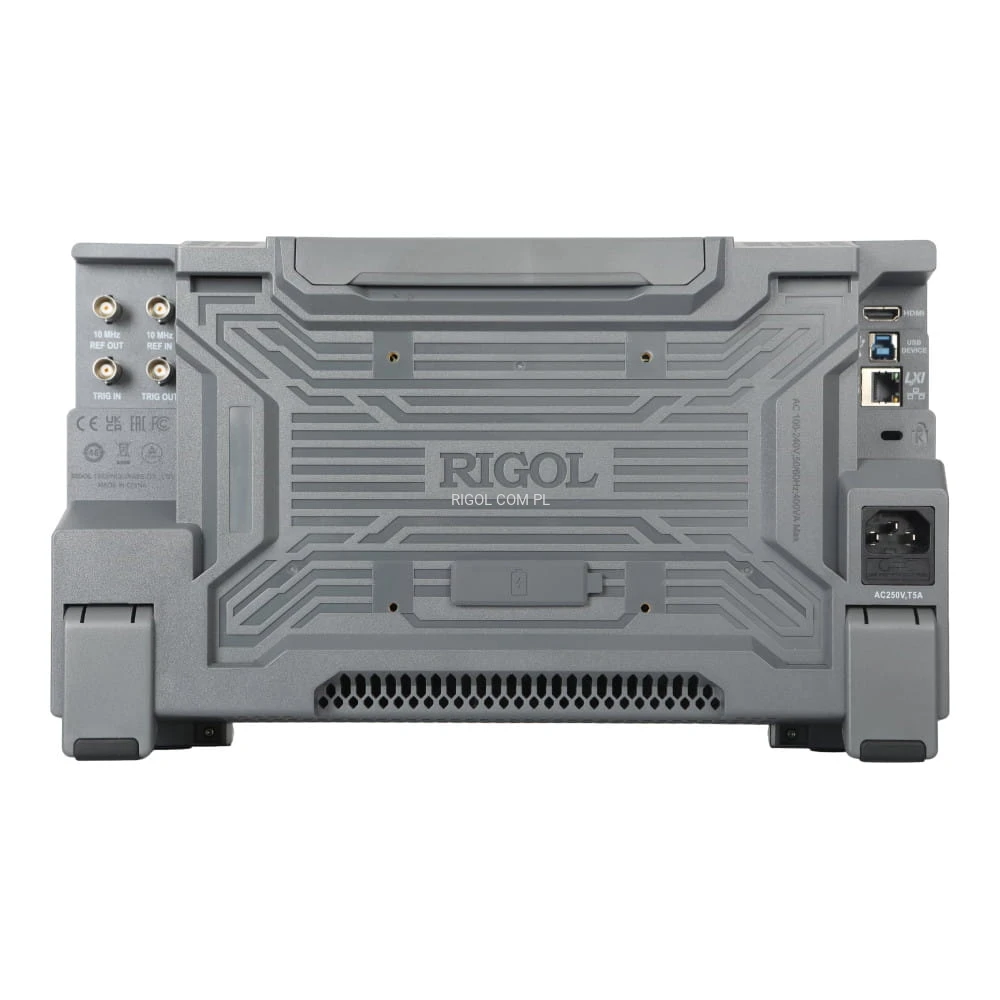

• Interfejsy: USB, LAN, HDMI
• Obsługa trybów pomiarowych GPSA, RTSA, VSA, EMI, ADM
• Zgodność z poleceniami SCPI i kompatybilność z serią Keysight PXA
• Dokładność pomiaru amplitudy:
  • poniżej 1 dB (nominalna) - RSA6085
  • poniżej 1,8 dB (nominalna) - RSA6140
  • poniżej 2,4 dB (nominalna) - RSA6265
• Opcje oprogramowania: analiza sygnałów wektorowych, pomiary EMI, demodulacja analogowa, zaawansowane zestawy pomiarowe
