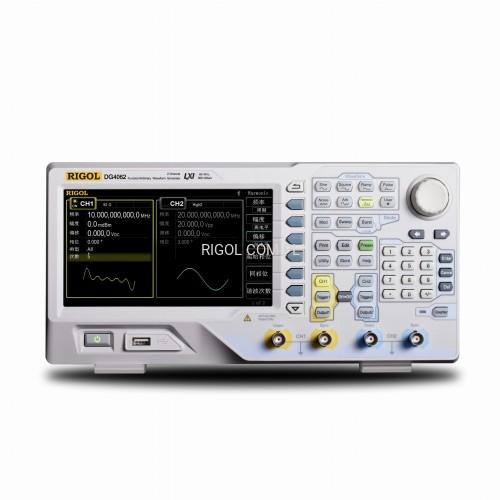

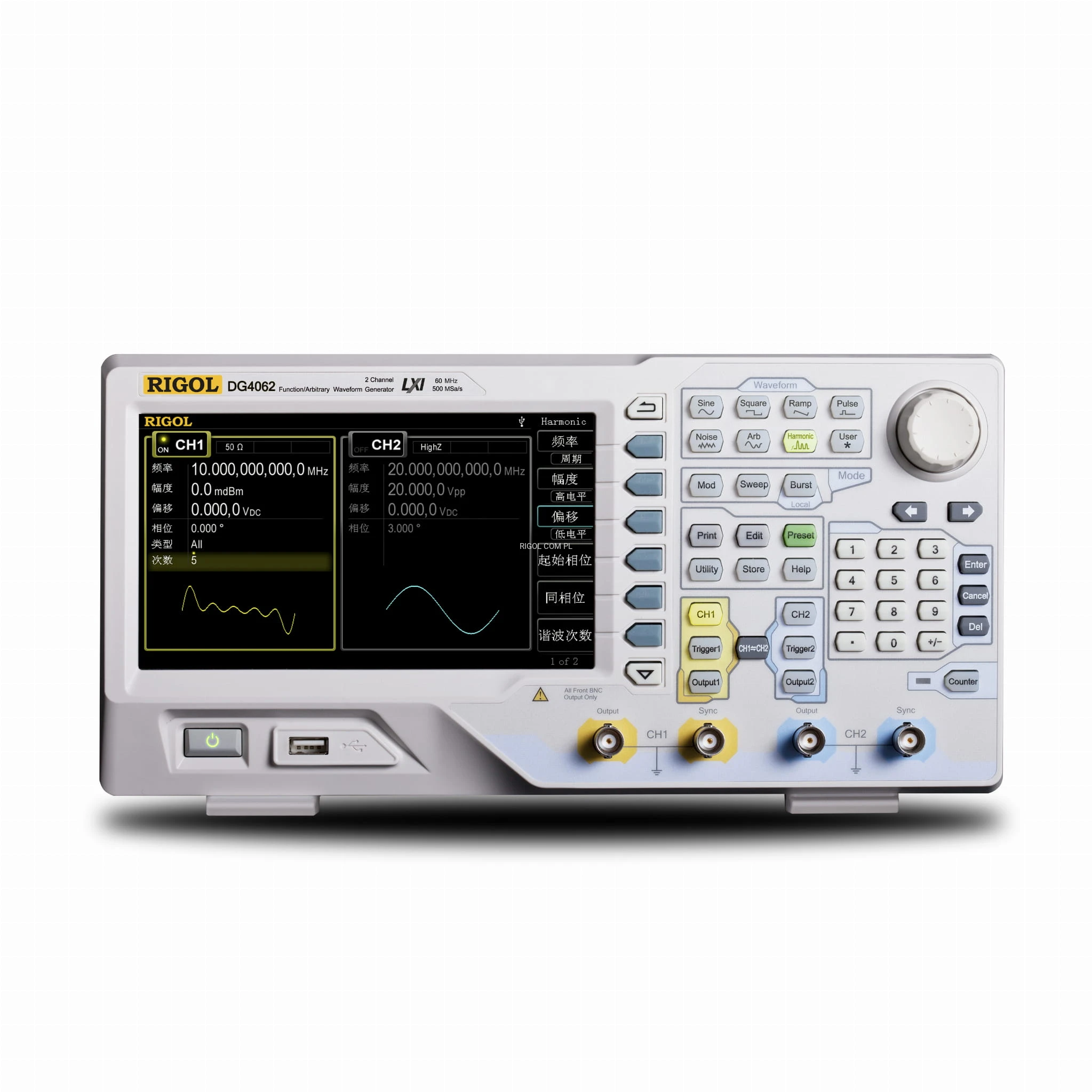

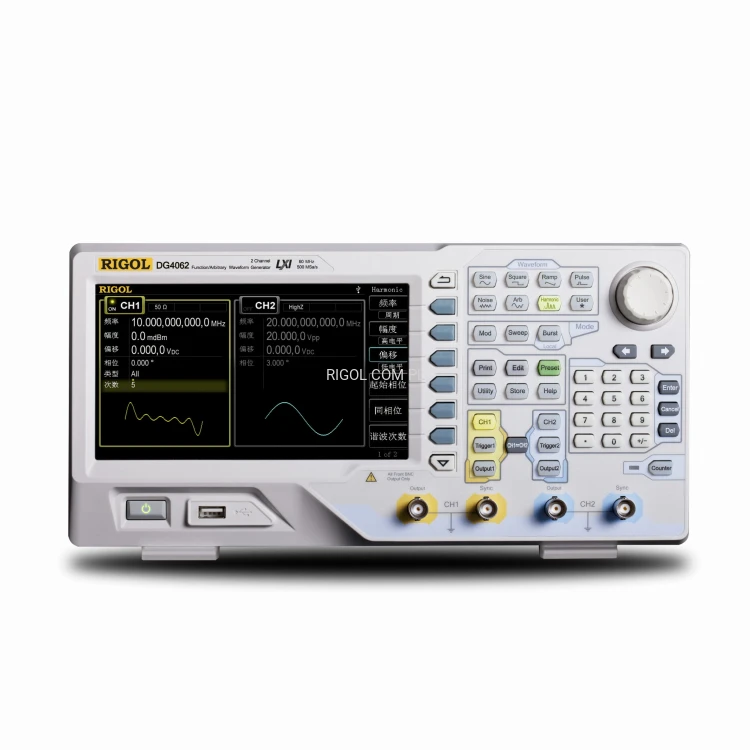

Generator Arbitralny RIGOL DG4062 2 kanały 60MHz

Przegląd produkt

Seria DG4000 to wielofunkcyjne generatory sygnałowe. Zawierają w sobie możliwości generatora funkcji, generatora przebiegów arbitralnych, generatora impulsów, generatora harmonicznego, modulatora analogowego/cyfrowego, miernika częstotliwości, i tym podobne wszystkie modele tej serii mają dwa kanały z identycznymi funkcjami i regulacją fazy między kanałami.

Kluczowe cechy

• Pasmo 60 MHz
• W standardzie 2 w pełni funkcjonalne kanały
• Częstotliwość próbkowania 500 MSa/s, 14-bitowa rozdzielczość pionowa, pamięć 16 kpkt
• Wysoka stabilność częstotliwości rzędu 2 ppm, niski poziom szumu fazowego równy -115dBc/Hz
• Funkcja generacji przebiegów arbitralnych ze 150 przebiegami wbudowanymi
• Różnorodne funkcje modulacji cyfrowej i analogowej (AM. FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM)
• Wbudowany 200 MHz licznik częstotliwości o dużej dokładności
• Konfigurowalna funkcja generacji częstotliwości harmonicznych aż do 16 rzędu
• Interfejsy komunikacyjne: USB Host, USB Device, LAN
• 7-calowy kolorowy ekran LCD (800 × 480 pikseli)
• Wymiary Szerokość × Wysokość × Głębokość: 313 mm × 160,7 mm × 116,7 mm
• Waga: 3,2 kg

Prezentacja funkcji

Dwa kanały ze sprzężeniem nastaw częstotliwości i fazy

Dwukanałowa wydajność jest taka sama, w tym fala podstawowa, fala arbitralna, fala modulacyjna,

skanowanie, seria impulsów i inne kształty fal wyjściowych. Pomiędzy kanałami, kształt fali lub stan

może być kopiowany, a częstotliwość / amplituda / sprzężenie fazowe może być również wykonywane.

Faza między kanałami może być regulowana dokładnie.

Funkcja generacji przebiegów arbitralnych, dodatkowo wbudowane 150 przebiegów

Różne wspólne przebiegi w wbudowanym nauczania i debugowania obwodu są klasyfikowane

według wspólnego, inżynierii, modulacji podsekcji, bioelektryczność, leczenie, standard, matematyki,

funkcji trygonometrycznej, anty funkcji trygonometrycznej i funkcji okna. Na panelu znajduje się specjalny

przycisk użytkownika do szybkiego wywoływania określonych fal arbitralnych.

Wbudowane funkcje modulacji analogowej i cyfrowej

Typy modulacji obejmują am, FM, PM, ask, FSK, 3fsk, 4FSK, PSK, BPSK, QPSK, PWM i OSK, i obsługują

wewnętrzne i zewnętrzne źródła modulacji, aby sprostać potrzebom nauczania

lub testowania systemów komunikacyjnych.

Różnorodne funkcje przemiatania

DG4000 obsługuje skanowanie wyjścia z niskiej częstotliwości do wysokiej częstotliwości lub z wysokiej

częstotliwości do niskiej częstotliwości. Typ skanowania obejmuje liniowe, logarytmiczne i krokowe.

Można ustawić częstotliwość „mark”, aby spełnić potrzeby aplikacji testowych

o większej amplitudzie częstotliwości.

Generacja szumu oraz paczek impulsów (Burst Mode)

DG4000 może generować biały szum o maksymalnej szerokości pasma 120 MHz. Ponadto, posiada funkcję

superpozycji szumu, która wspiera superpozycję szumu gaussowskiego na głównym sygnale wyjściowym.

Może być używany do testowania wydajności przeciwzakłóceniowej sprzętu. Burst funkcja trybu zapewnia

N-cykl, nieskończony i bramkowanie trzy rodzaje ciągów impulsów.

Generacja częstotliwości harmonicznych do 16 rzędu

Wyjściowa harmoniczna o określonej częstotliwości, amplitudzie i fazie jest zwykle używana

w testach sprzętu do wykrywania harmonicznych lub sprzętu do filtrowania harmonicznych.

Częstościomierz o wysokiej rozdzielczości

DG4000 oferuje 7-bitową funkcję pomiaru miernika częstotliwości, który może mierzyć częstotliwość,

okres, cykl pracy, dodatnią szerokość impulsu, ujemną szerokość impulsu i inne parametry

zewnętrznego sygnału wejściowego, a także obsługuje statystyki wyników pomiarów.

Miernik częstotliwości może pracować jednocześnie z wyjściem dwukanałowym.

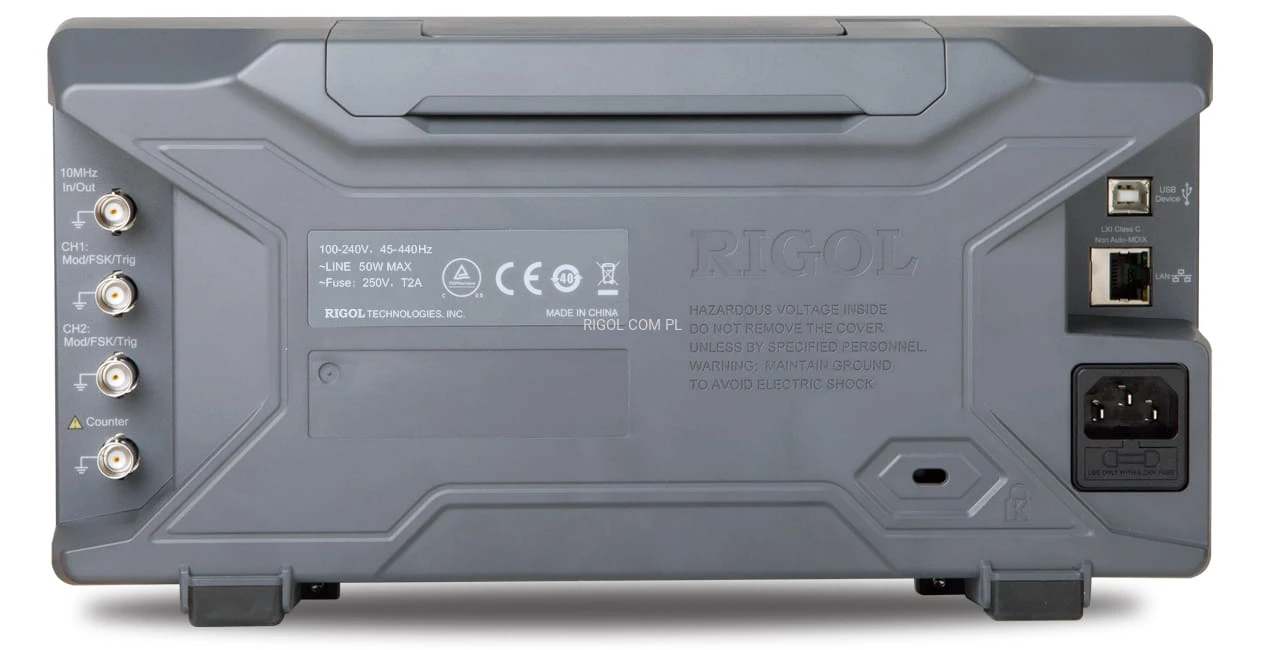

Kompaktowy rozmiar, liczne interfejsy komunikacyjne (USB Host, USB Device, LAN)
