Generator Arbitralny RIGOL DG4102 100MHz, 2 kanały

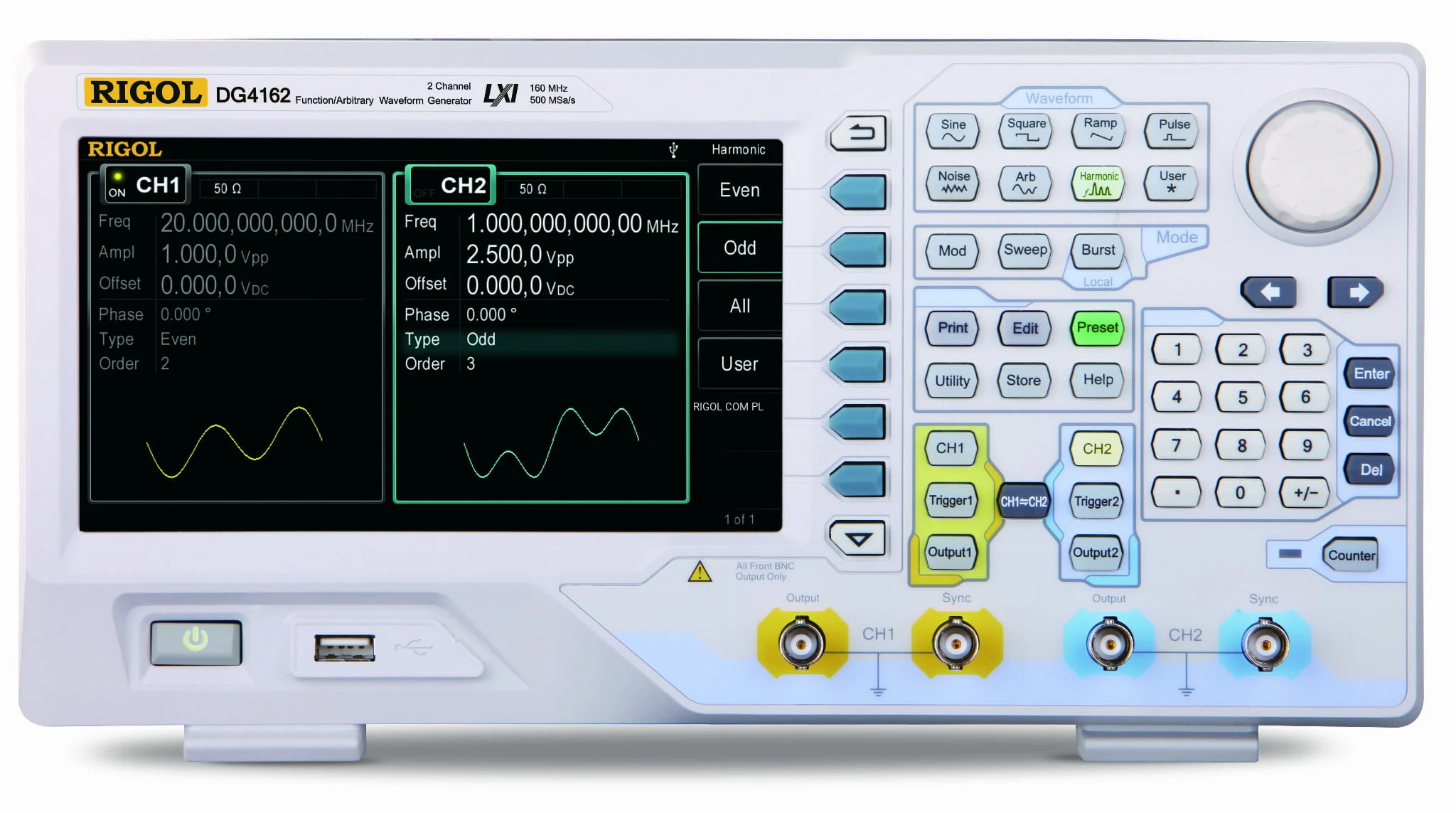

Duży czytelny wyświetlacz

Dwa kanały ze sprzężeniem nastaw częstotliwości i fazy

Dwukanałowa wydajność jest taka sama, w tym fala podstawowa, fala arbitralna, fala modulacyjna,

skanowanie, seria impulsów i inne kształty fal wyjściowych. Pomiędzy kanałami, kształt fali lub stan

może być kopiowany, a częstotliwość / amplituda / sprzężenie fazowe może być również wykonywane.

Faza między kanałami może być regulowana dokładnie.

Funkcja generacji przebiegów arbitralnych, dodatkowo wbudowane 150 przebiegów

Różne wspólne przebiegi w wbudowanym nauczania i debugowania obwodu są klasyfikowane

według wspólnego, inżynierii, modulacji podsekcji, bioelektryczność, leczenie, standard, matematyki,

funkcji trygonometrycznej, anty funkcji trygonometrycznej i funkcji okna. Na panelu znajduje się specjalny

przycisk użytkownika do szybkiego wywoływania określonych fal arbitralnych.

Wbudowane funkcje modulacji analogowej i cyfrowej

Typy modulacji obejmują am, FM, PM, ask, FSK, 3fsk, 4FSK, PSK, BPSK, QPSK, PWM i OSK, i obsługują

wewnętrzne i zewnętrzne źródła modulacji, aby sprostać potrzebom nauczania

lub testowania systemów komunikacyjnych.

Różnorodne funkcje przemiatania

DG4000 obsługuje skanowanie wyjścia z niskiej częstotliwości do wysokiej częstotliwości lub z wysokiej

częstotliwości do niskiej częstotliwości. Typ skanowania obejmuje liniowe, logarytmiczne i krokowe.

Można ustawić częstotliwość "mark", aby spełnić potrzeby aplikacji testowych

o większej amplitudzie częstotliwości.

Generacja szumu oraz paczek impulsów (Brust Mode)

DG4000 może generować biały szum o maksymalnej szerokości pasma 120mhz. Ponadto, posiada funkcję

superpozycji szumu, która wspiera superpozycję szumu gaussowskiego na głównym sygnale wyjściowym.

Może być używany do testowania wydajności przeciwzakłóceniowej sprzętu. Burst funkcja trybu zapewnia

N-cykl, nieskończony i bramkowanie trzy rodzaje ciągów impulsów.

Generacja częstotliwości harmonicznych do 16 rzędu

Wyjściowa harmoniczna o określonej częstotliwości, amplitudzie i fazie jest zwykle używana

w testach sprzętu do wykrywania harmonicznych lub sprzętu do filtrowania harmonicznych.

Częstościomierz o wysokiej rozdzielczości

DG4000 oferuje 7-bitową funkcję pomiaru miernika częstotliwości, który może mierzyć częstotliwość,

okres, cykl pracy, dodatnią szerokość impulsu, ujemną szerokość impulsu i inne parametry

zewnętrznego sygnału wejściowego, a także obsługuje statystyki wyników pomiarów.

Miernik częstotliwości może pracować jednocześnie z wyjściem dwukanałowym.

Funkcja analizy statycznej pomiarów

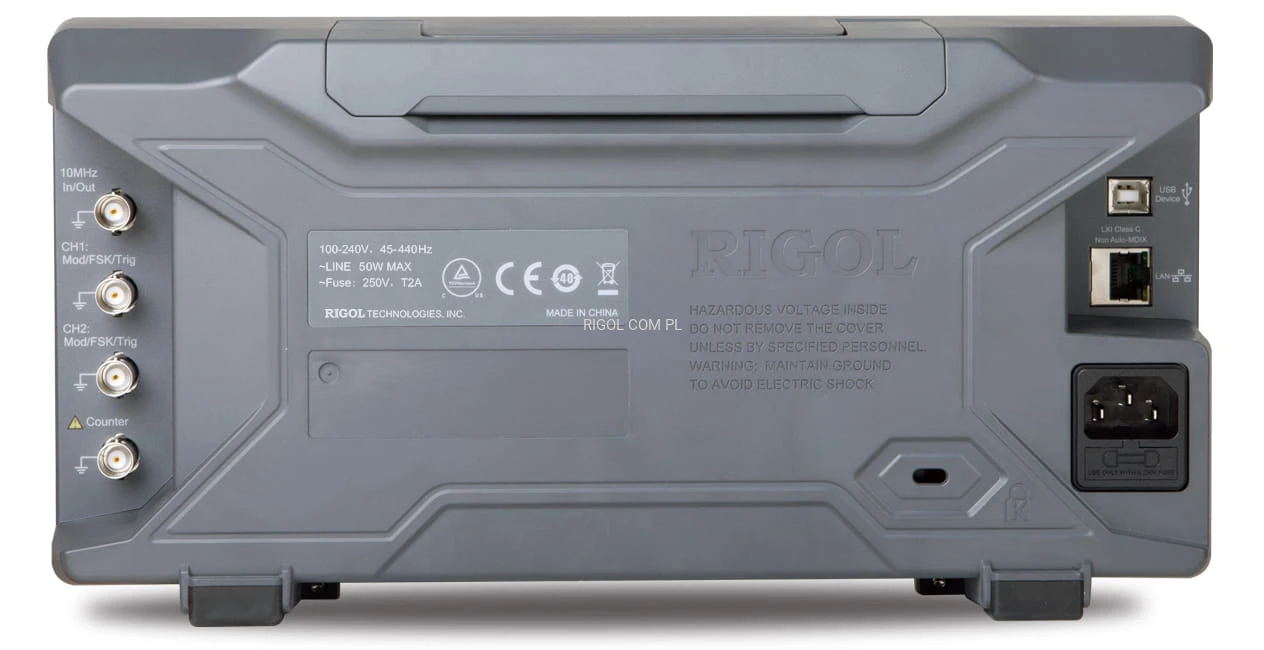

Kompaktowy rozmiar, liczne interfejsy komunikacyjne (USB Host, USB Device, LAN)
