Generator Arbitralny RIGOL DG822 - 2 kanały, 25MHz, 8Mpts/ch, 125 MSa/s - RIGOL seria DG800

Przegląd produktu

Seria DG800 na nowo definiuje generator kształtu fali, poprzez wprowadzenie zaawansowanych możliwości operacyjnych. Do podstawowych atutów produktu można zaliczyć: 16-bitową wysoką rozdzielczość, intuicyjne sterowanie za pomocą ekranu dotykowego i cicha konstrukcja bez wentylatora. DG800 jet najprzystępniejszą cenowo linią generatorów marki RIGOL.

Kluczowe cechy

• 2 kanały

• maksymalnie częstotliwość 25 MHz

• 2 Mpkt

• Próbkowanie 125 MSa/s, rozdzielczość pionowa 16 bitów

• Rozdzielczość częstotliwości 1 μHz

• 4,3" TFT kolorowy ekran DOTYKOWY

• Wbudowane przebiegi: Sine, Square, Ramp, Pulse, Noise, DC, Dual-tone

• Przebiegi zaawansowane: PRBS, RS232, Sequence

• Wbudowane przebiegi arbitralne: 160 typów przebiegów, w tym: Sinc, Exponential Rise, Exponential Fall, ECG, Gauss, HaverSine, Lorentz, i tym podobne

• Możliwość dokupienia opcji: 8 Mpkt, drugi kanał

Prezentacja funkcji

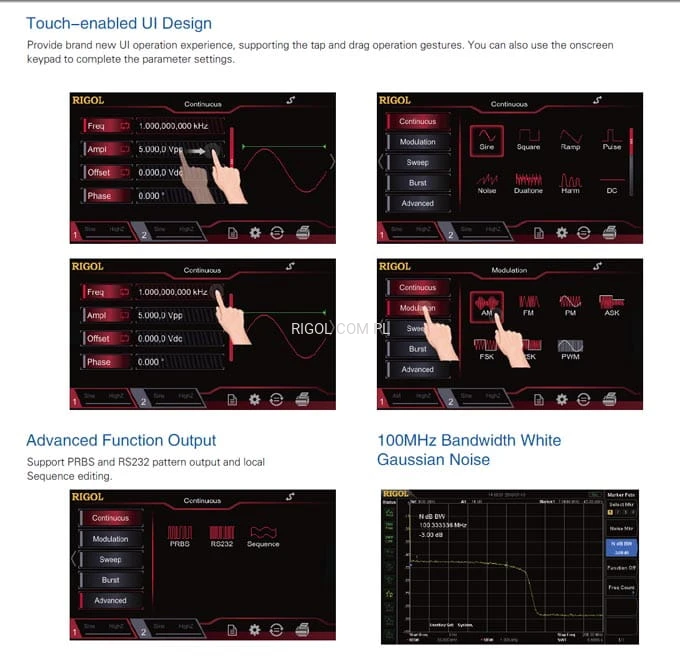

4,3-calowy ekran dotykowy

4,3-calowy kolorowy ekran dotykowy TFT został wzbogacony o nowy design User Interface.

16-bitowa rozdzielczość pionowa

Generatory serii DG800 rozszerzają wyjście z rozdzielczością 16 bitów.

Rozdzielczość napięcia wyjściowego jest 4 razy większa niż

w tradycyjnych generatorach 14 bitowych. DG800 odtwarza dowolny

kształt fali bardziej wiarygodnie i poprawia wydajność sygnału.

Jitter sygnału już od 200 ps

Generator przebiegów funkcyjnych/arbitralnych serii DG800 jest oparty

na technologii SIFI II stworzonej przez RIGOL. Może generować

fale arbitralne punkt po punkcie i przywrócić sygnał bez zniekształceń.

Częstotliwość próbkowania może być precyzyjnie regulowana,

w porównaniu z tradycyjnym źródłem sygnału DDS, jitter sygnału jest niższy,

a jitter wszystkich sygnałów wyjściowych może osiągać wartość jedynie 200 ps.

SiFi II Technology

Technologia SiFi II pozwala na elastyczne odtwarzanie sygnałów poprzez

opcje filtrowania, takie jak stepping, wygładzanie i interpolacja.

Opcje te w funkcji sortowania sygnału mogą zapewnić precyzyjną

kontrolę roll down dla wybranego sygnału. Łącząc te elastyczne

opcje odtwarzania lub używając czasu krawędzi w trybie interpolacji,

z łatwością zdefiniujesz zakres szerokopasmowych komponentów w sygnale.

Obsługa wielu wyjść sygnałowych

Obsługuje PRBS, RS232 i wyjście sekwencyjne

Sekwencjonowanie Arb

Twórz i łącz skomplikowane sekwencje sygnałów do odtworzenia

lub analizy uszkodzeń za jednym dotknięciem palca.

Funkcja ta łączy cykle różnych typów przebiegów, w tym dwutonowych,

fal arbitralnych czy szumu, w celu naśladowania szerokiego zestawu sygnałów testowych.

Cicha praca bez wentylatora

Konstrukcja projektu bez wentylatora, pozwala na pracę

bez zbędnych zakłóceń dźwiękowych.

Generator harmoniczny

DG800 mA wbudowaną funkcję generatora harmonicznego.

Wyprowadza harmoniczne sygnały o określonych czasach,

amplitudzie i fazie. Jest on zwykle używany do testowania sprzętu

wykrywania lub filtrowania harmonicznego.

Miernik Częstotliwości 200 MHz

Zapewnia 7-bitową funkcję pomiaru miernika częstotliwości,

który może mierzyć częstotliwość, okres, cykl pracy,

dodatnią szerokość impulsu, ujemną szerokość impulsu i inne parametry

zewnętrznego sygnału wejściowego, a także obsługuje statystyki wyników pomiarów.
