Producent: RIGOL (przejdź do produktów)

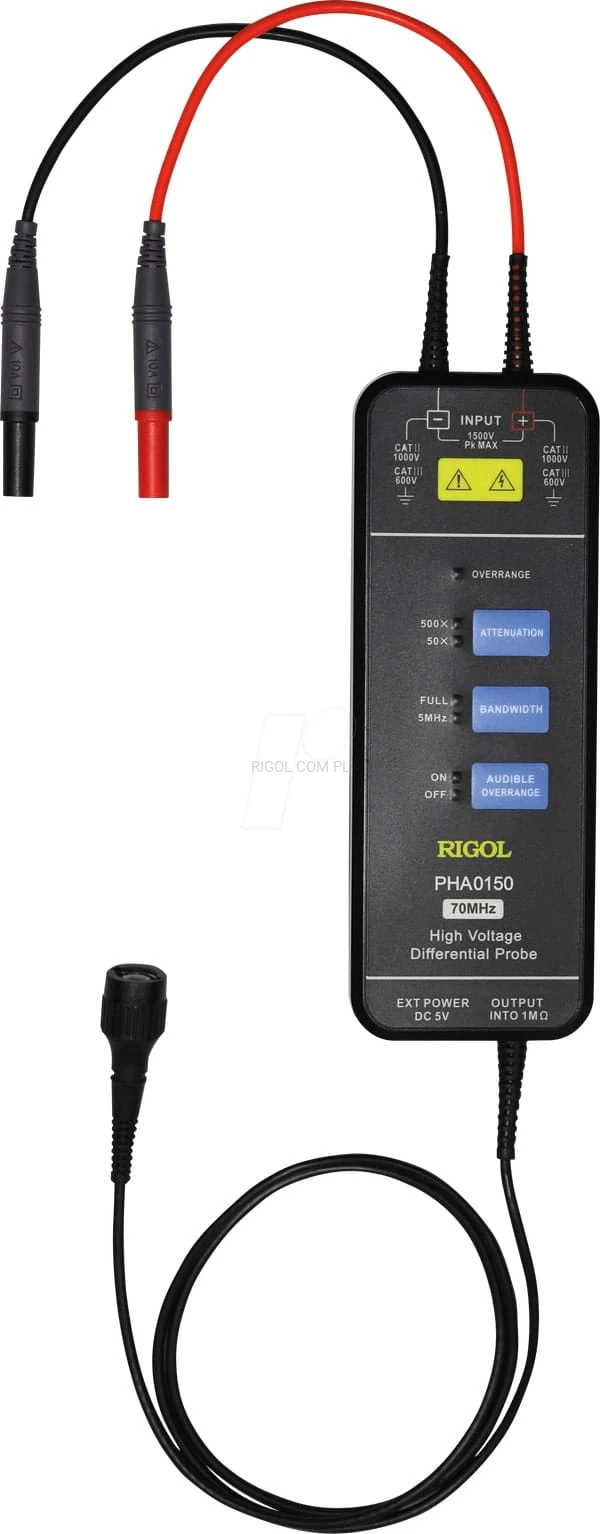

PHA0150 Różnicowa Sonda Wysokonapięciowa 70MHz, 1500V

Wysokonapięciowa sonda różnicowa. Parametry: DC-70 MHz, 1500 Vpp.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 3 911,40 zł
szt.
Dostępność:
dostępny
Dostawa od 0,00 zł - Paczkomaty Inpost

Czas wysyłki: 5 dni

Opis

Przegląd produktu

Wysokonapięciowa sonda różnicowa serii PHA łączy się z badanym napięciem poprzez wysokonapięciowy różnicowy przewód wejściowy. Następnie, przetwarza wejściowe wysokie napięcie na niskie napięcie. Kolejnym etapem jest wyświetlanie przebiegów na przyrządzie do pomiaru przebiegów poprzez podłączenie jej interfejsu wyjściowego do przyrządu do pomiaru przebiegów.

Kluczowe cechy

    • Wysoka szerokość pasma, aby spełnić wymagania większości testów systemów wysokiej częstotliwości:
      • PHA0150: 70 MHz;
      • PHA1150: 100 MHz
      • PHA2150: 50X: 160 MHz; 500X: 200 MHz
    • Zróżnicowane zakresy i dwa tłumienia, aby spełnić wymagania dla
      większości obwodów testowych common-mode:
      • 50X: 150 V (DC + szczyt AC);
      • 500X: 1500 V (DC + szczyt AC);
    • Ograniczenie szerokości pasma do 5 MHz *W przypadku pomiaru sygnału o niskiej częstotliwości, funkcja ta może zmniejszyć szumy i zakłócenia sygnałów o wysokiej częstotliwości, aby spełnić wymaganie pomiarowe dla częstotliwości przełączania większości tranzystorów przełączających (FET) w zasilaczu impulsowym.
    • Tryb wysokonapięciowego wejścia różnicowego
    • Wyższa impedancja wejściowa i niższa pojemność wejściowa na zacisku wejściowym zapewniają dokładny i szybki pomiar.
    • Odrzucanie szumów wspólnego trybu pracy
    • Standardowy zacisk wyjściowy BNC, kompatybilny z przyrządami do pomiaru fal przyrządami pomiarowymi większości producentów.
    • Dźwiękowy sygnał alarmowy i widoczny wskaźnik migający dla sygnalizacji alarmowej; alarm może być wyłączony ręcznie
    • Funkcja automatycznej pamięci, umożliwiająca automatyczne zapisywanie stanu pracy, który został ustawiony przed wyłączeniem

Porównanie modeli

Model   PHA0150 PHA1150 PHA2150
Szerokość pasma (-3dB)   70 MHz 100 MHz

50X: 160 MHz

100X: 200 MHz
Szybkość narastania   ≤5 ns ≤3 ns

50X: < 2,4 ns (zazwyczaj <2,2 ns)

100X: < 2 ns (zazwyczaj <1,8 ns)
Dokładność   ±2% ±2% ±2%
Zakres (Tłumienie)   50X/500X 50X/500X 50X/500X

Maksymalna mierzalna różnica potencjałów


Napięcie różnicowe (DC + szczytowe AC)



50X: ±150 V

500X: ±1500 V

50X: ±150 V

500X: ±1500 V

50X: ±150 V

500X: ±1500 V
Napięcie trybu wspólnego
(DC + szczyt AC)		   ±1500 V ±1500 V ±1500 V
Maksymalne napięcie wejściowe do ziemi
(Vrms)		   600 V CAT Ⅲ
1000 V CAT Ⅱ		 600 V CAT Ⅲ
1000 V CAT Ⅱ		 600 V CAT Ⅲ
1000 V CAT Ⅱ
Impedancja wejścia Pomiędzy każdym wejściem
a masą		 5MΩ±1% 5MΩ±1% 5MΩ±1%
Impedancja wejścia Pomiędzy wejściami różnicowymi
wejściami		 10MΩ±1% 10MΩ±1% 10MΩ±1%
Pojemność wejściowa Pomiędzy każdym wejściem
a masą		 <4 pF <4 pF <4 pF
Pojemność wejściowa Pomiędzy wejściami różnicowymi
wejściami		 <2 pF <2 pF <2 pF
CMRR DC >80 dB >80 dB >80 dB
  100 kHz >60 dB >60 dB >60 dB
  1 MHz >50 dB >50 dB >50 dB
  3,2 MHz >30 dB >30 dB >30 dB
  50 MHz >26 dB >26 dB >26 dB
Szum odniesienia na wejściu (Vrms)   50X: <50 mV
500X: <300 mV		 50X: <50 mV
500X: <300 mV		 50X: <50 mV
500X: <300 mV
Wskaźnik progu napięcia przekroczenia zakresu

50X: 153 V±3 V

500X: 1530 V±30 V

50X: 153 V±3 V

500X: 1530 V±30 V



50X: 153 V±3 V

500X: 1530 V±30 V
Opóźnienie   21 ns 16 ns 16 ns
Impedancja wyjścia   50 Ω 50 Ω 50 Ω
Auto Save   TAK TAK TAK

Pliki do pobrania

File icon PHA_UserGuide_EN 04.22.pdf 2.91 MB

PHA_UserGuide_EN 04.22
