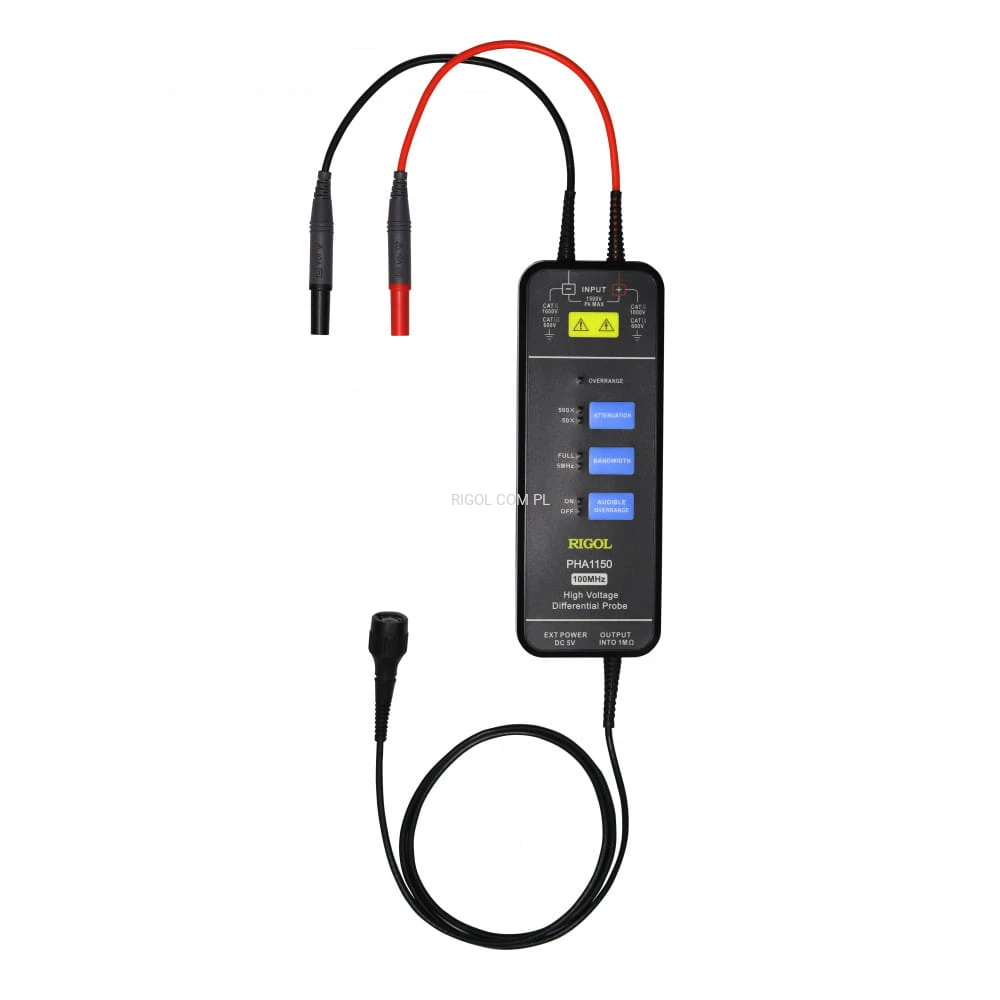

PHA1150 Różnicowa Sonda Wysokonapięciowa 100 MHz, 1500V

Przegląd produktu

Wysokonapięciowa sonda różnicowa serii PHA łączy się z badanym napięciem poprzez wysokonapięciowy różnicowy przewód wejściowy. Następnie, przetwarza wejściowe wysokie napięcie na niskie napięcie. Kolejnym etapem jest wyświetlanie przebiegów na przyrządzie do pomiaru przebiegów poprzez podłączenie jej interfejsu wyjściowego do przyrządu do pomiaru przebiegów.

Kluczowe cechy

• Wysoka szerokość pasma, aby spełnić wymagania większości testów systemów wysokiej częstotliwości:
• PHA0150: 70 MHz;
• PHA1150: 100 MHz
• PHA2150: 50X: 160 MHz; 500X: 200 MHz
• Zróżnicowane zakresy i dwa tłumienia, aby spełnić wymagania dla
  większości obwodów testowych common-mode:
• 50X: 150 V (DC + szczyt AC);
• 500X: 1500 V (DC + szczyt AC);
• Ograniczenie szerokości pasma do 5 MHz *W przypadku pomiaru sygnału o niskiej częstotliwości, funkcja ta może zmniejszyć szumy i zakłócenia sygnałów o wysokiej częstotliwości, aby spełnić wymaganie pomiarowe dla częstotliwości przełączania większości tranzystorów przełączających (FET) w zasilaczu impulsowym.
• Tryb wysokonapięciowego wejścia różnicowego
• Wyższa impedancja wejściowa i niższa pojemność wejściowa na zacisku wejściowym zapewniają dokładny i szybki pomiar.
• Odrzucanie szumów wspólnego trybu pracy
• Standardowy zacisk wyjściowy BNC, kompatybilny z przyrządami do pomiaru fal przyrządami pomiarowymi większości producentów.
• Dźwiękowy sygnał alarmowy i widoczny wskaźnik migający dla sygnalizacji alarmowej; alarm może być wyłączony ręcznie
• Funkcja automatycznej pamięci, umożliwiająca automatyczne zapisywanie stanu pracy, który został ustawiony przed wyłączeniem
