TBSB- torby ekranujące do badań EMC

Karta katalogowa TBSB 105 × 60 i 70 × 40

Przegląd produktu

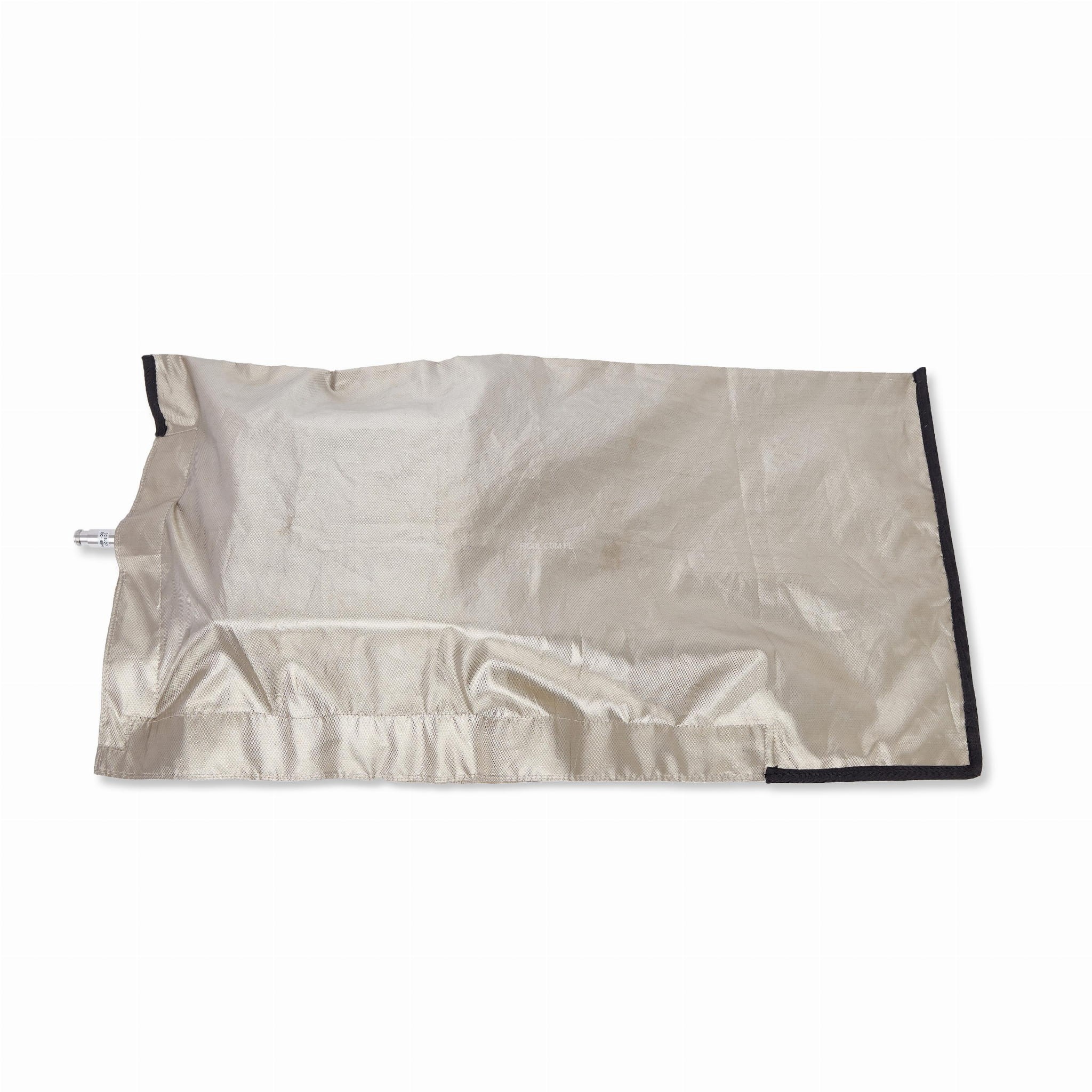

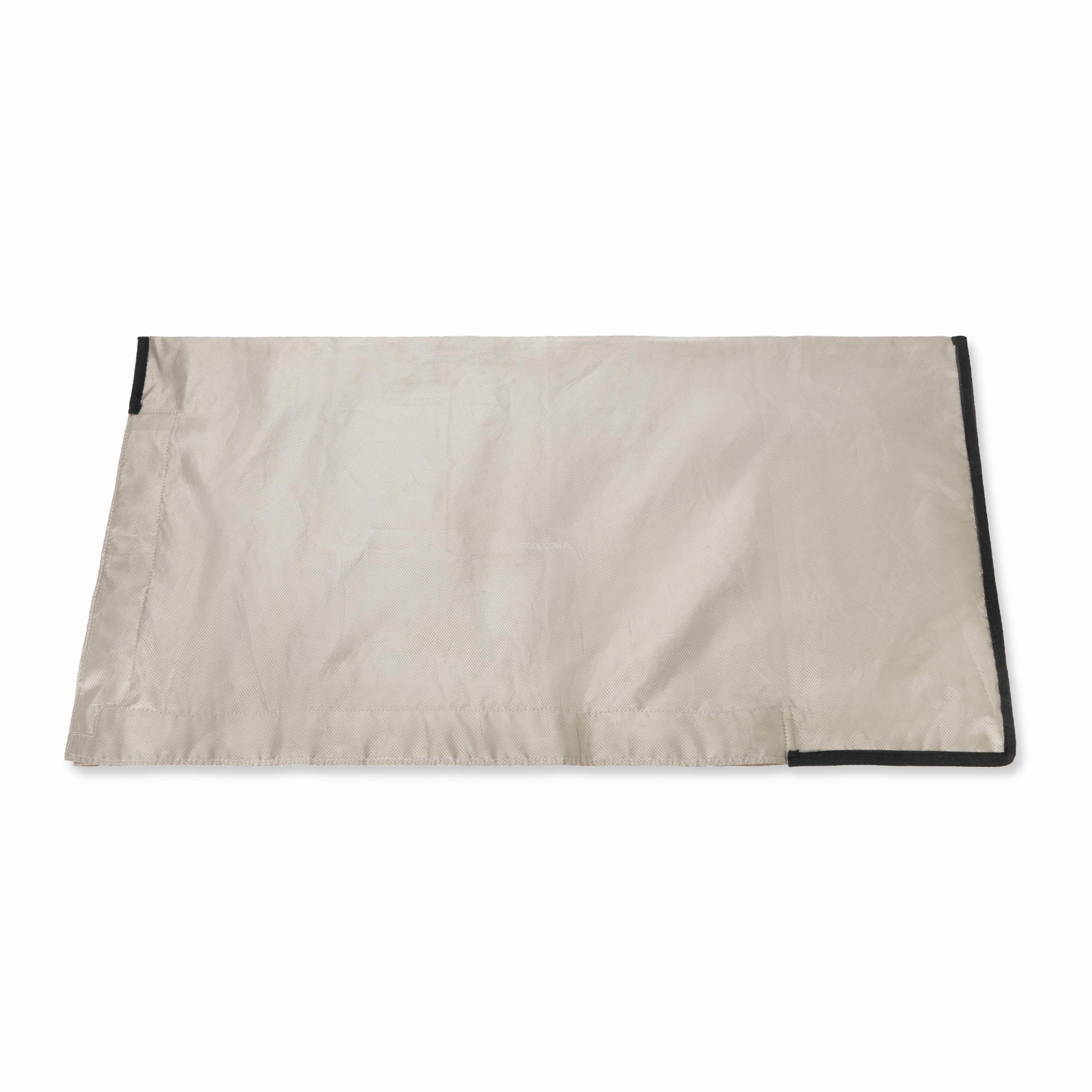

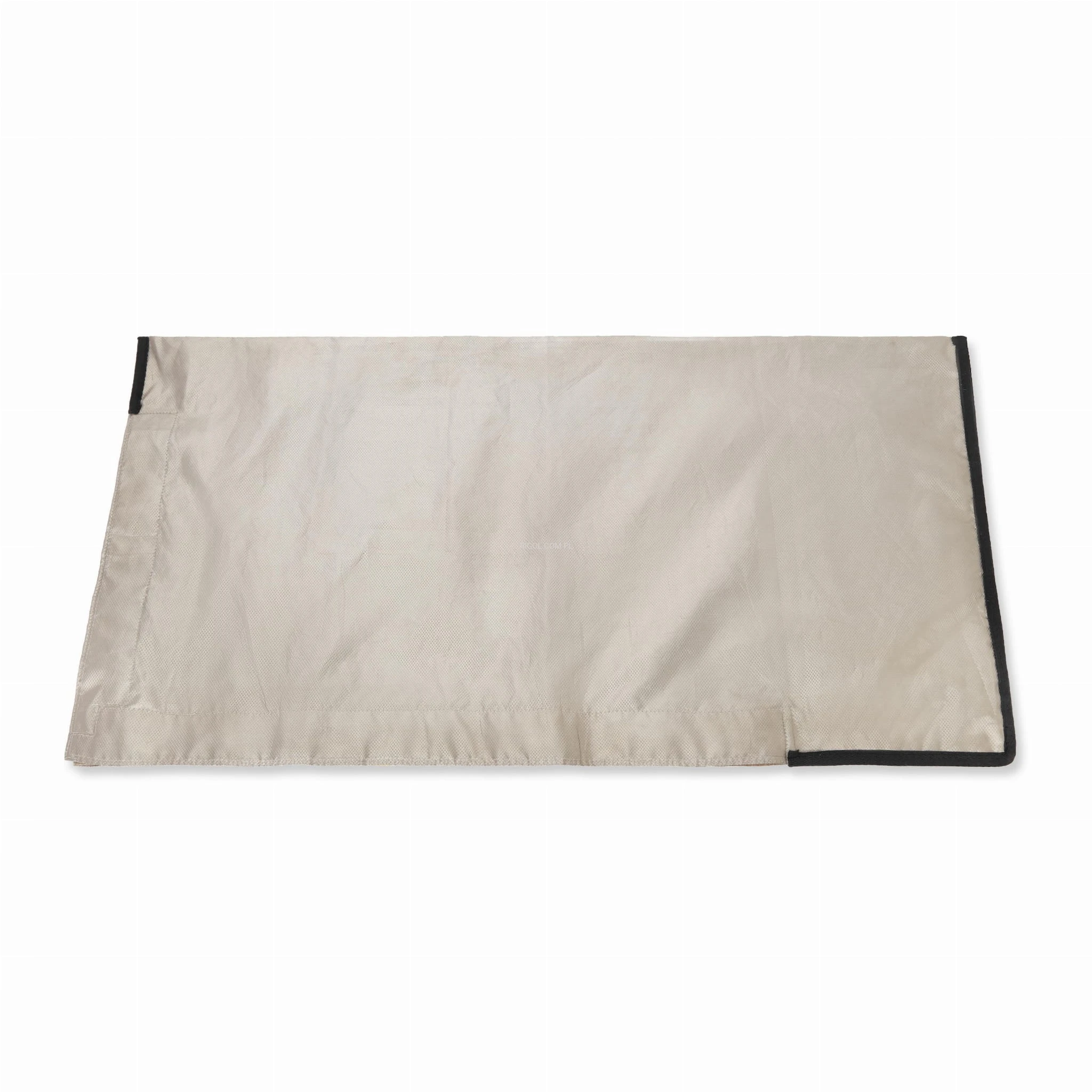

Torby ekranujące Tekbox TBSB zostały zaprojektowane w celu tłumienia zakłóceń spowodowanych szumem otoczenia podczas przeprowadzania pomiarów zgodności elektromagnetycznej. Ekranowane torby są tanią alternatywą dla namiotów ekranowanych dla urządzeń testowych, takich jak LISN (sieć sztuczna) czy komory TEM. Torby ekranujące składają się z dwóch warstw tkanin przewodzących. Otwór dostępowy jest uszczelniony przewodzącą taśmą rzepową Velcro. Sugestie dotyczące wprowadzania kabli do worków znajdują się w części poświęconej zastosowaniu instrukcji obsługi.

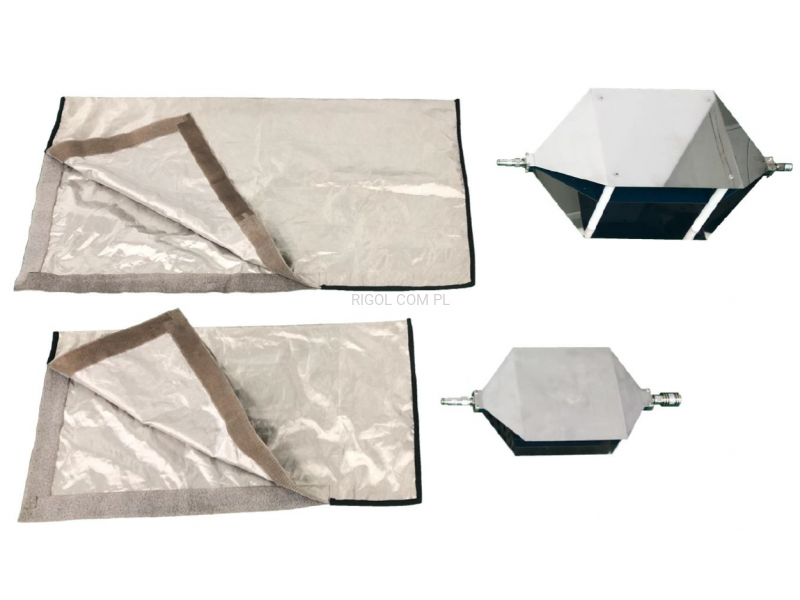

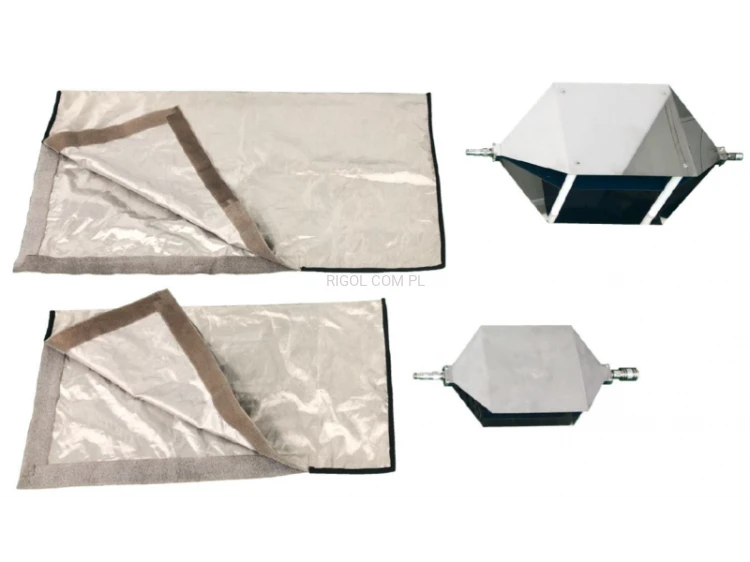

Torby są dostępne w dwóch rozmiarach: 70 cm × 40 cm i 105 cm × 60 cm, przy czym wariant TBSB-105/60 zapewnia miejsce dla większości komór Tekbox TEM, takich jak TBCT0/1/2 TEM. Wariant TBSB-70/40 pasuje do komór TEM: TBTC1 i TBTC0.

Porównanie produktów

Kluczowe cechy

• Wymiary zewnętrzne: TBSB-105/60: 105 cm × 60 cm lub TBSB-70/40: 70 cm × 40 cm
• Wymiary otworu: TBSB-105/60: przekątna 80 cm lub TBSB-70/40: przekątna 60 cm
• Rama: brak
• Ekranowanie: 2 warstwy tkanin przewodzących

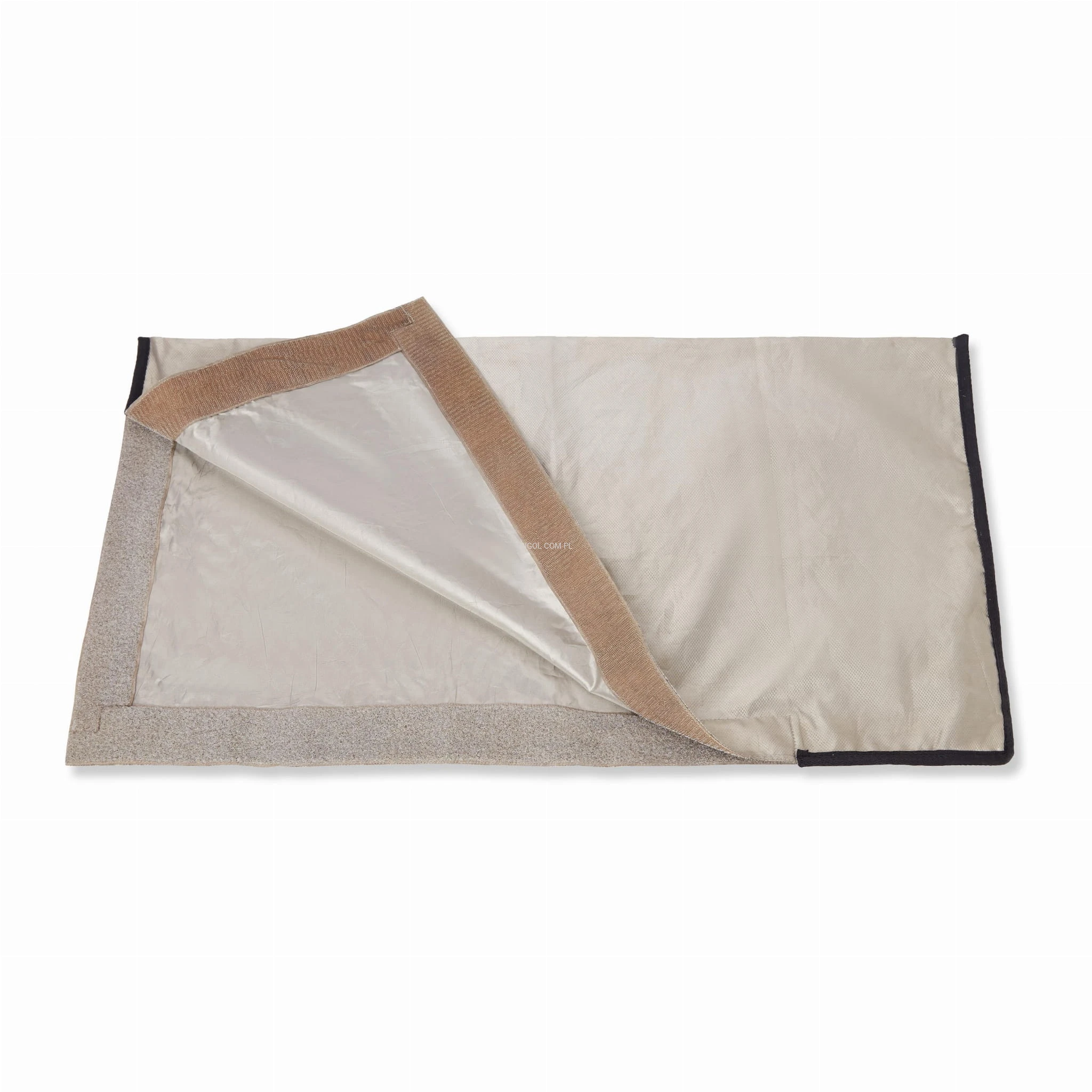

• Uszczelnienie: przewodząca taśma rzepowa
• Panel filtrujący: brak
• Tłumienie: ~ 50 dB w zakresie DC do 2 GHz
• Waga: TBSB-105/60: 250 g lub TBSB-70/40: 140 g

Dodatkowo zestaw TBSB Torba ekranująca Tekbox zawiera:

• Torbę ekranującą TBSB-105/60 lub TBSB-70/40
• kabel RF RG223/N-męski do N-męski/1m
• tkaniny naprawcze

Zastosowanie

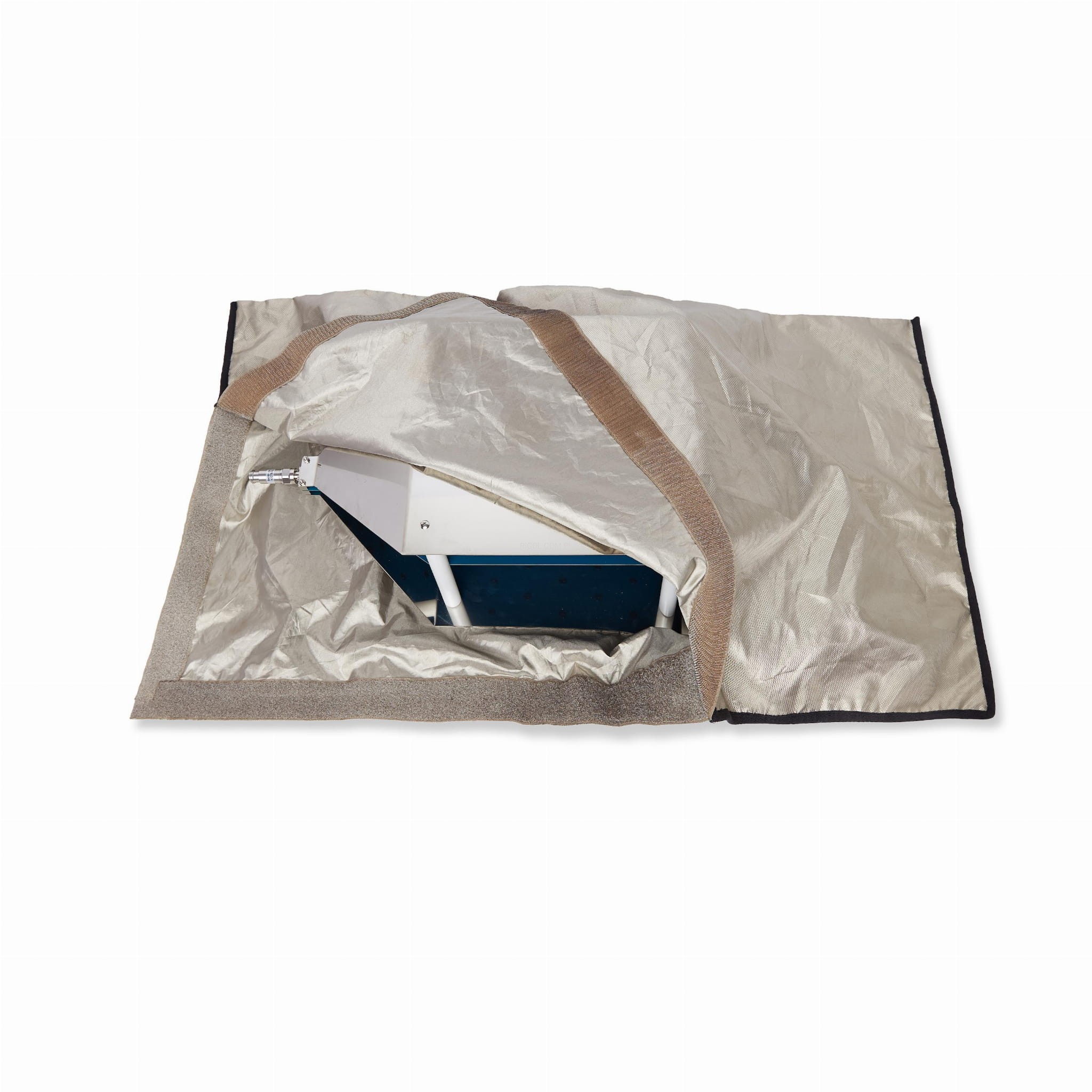

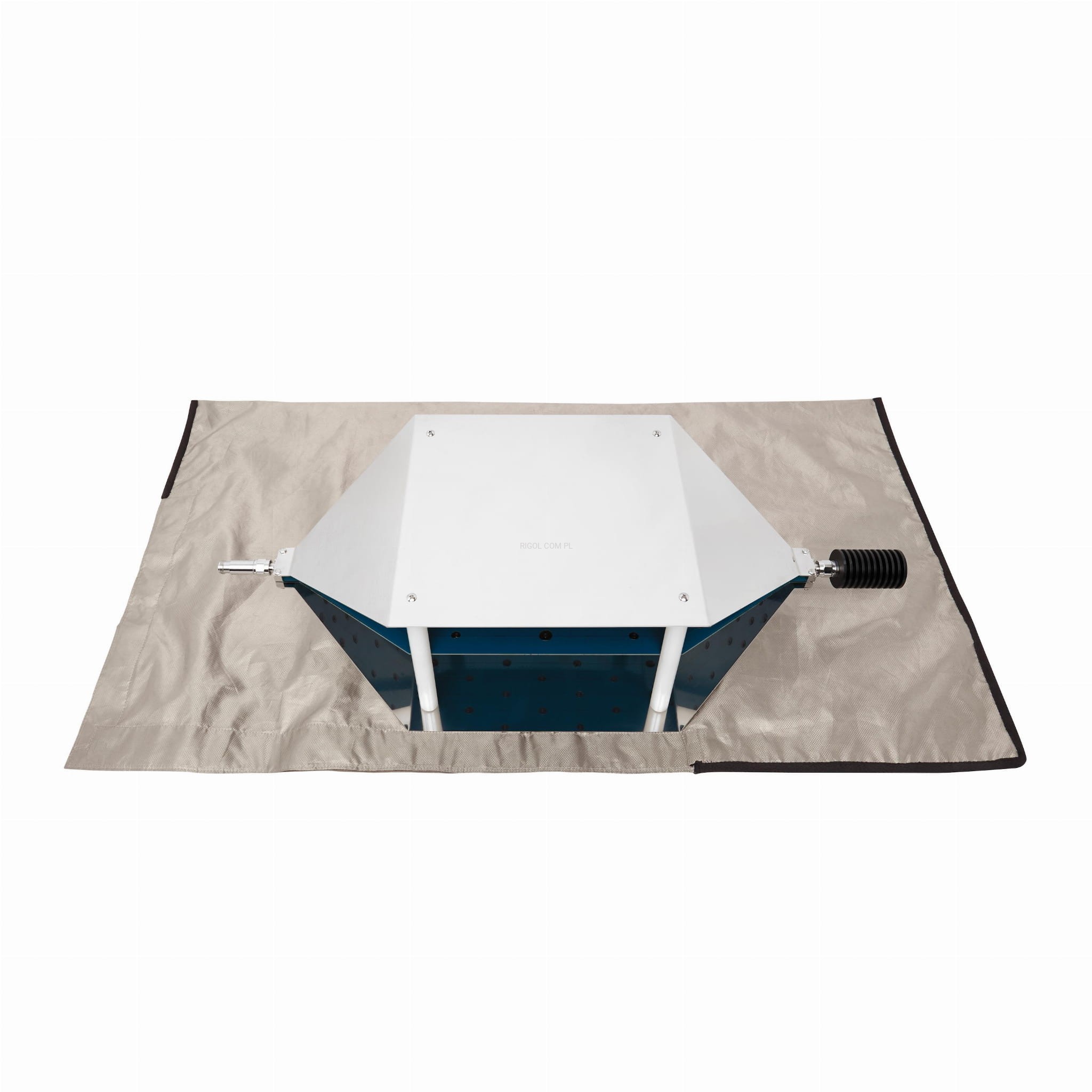

• TBSB-105/60 pasuje do komór TEM: TBTC2, TBTC1 i TBTC0.
• TBSB-70/40 pasuje do komór TEM: TBTC1 i TBTC0.
• Model komory TBTC3 pasuje do namiotów ekranujących 120 cm i 200 cm.
