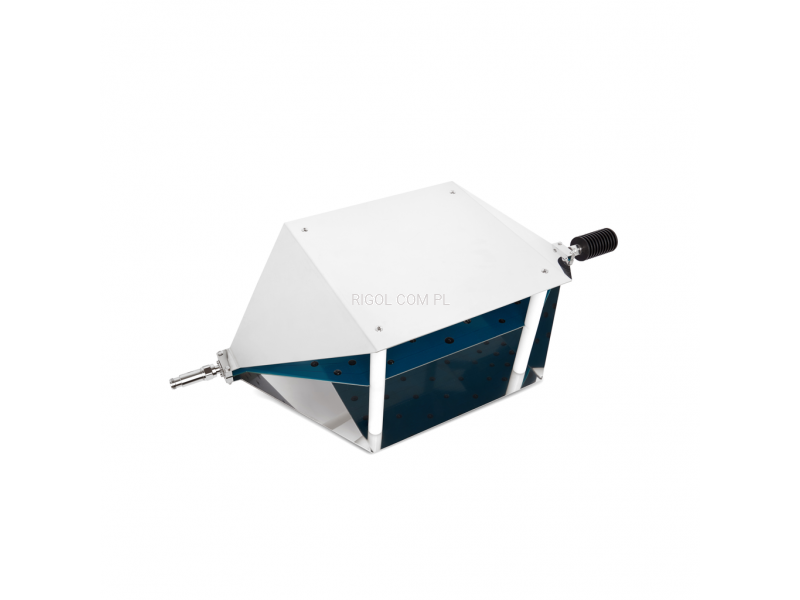

TBTC2 Komora półotwarta TEM

Karta katalogowa

Przegląd produktu

Komora TEM jest urządzeniem paskowym służącym do testowania emisji promieniowanej i odporności urządzeń elektronicznych. Nie jest to urządzenie zastępcze, ale ze względu na swój rozmiar i koszt stanowi wygodną alternatywę dla pomiarów w komorze bezechowej. Służy do pomiarów przedwstępnych EMC.

Komora TEM składa się z przegrody, paska przewodzącego w części środkowej i ścian, które są połączone z uziemieniem. Geometria jest zaprojektowana tak, aby przedstawić linię paskową 50 Ω. Testowane urządzenie (DUT) jest umieszczane pomiędzy dolną ścianką a przegrodą.

TBTC1/2/3 są tak zwanymi „otwartymi komorami TEM”, które nie mają ścian bocznych dla wygodnego umieszczenia urządzenia testowanego. Mogą one wychwytywać szumy tła RF, które można jednak uwzględnić, wykonując pomiar sygnału wyjściowego celi przed włączeniem zasilania urządzenia testowanego.

Otwarte komory TEM Tekbox mają lepszą odpowiedź częstotliwościową w porównaniu do standardowych komór TEM o podobnym rozmiarze. Komórki TEM cierpią z powodu modów fal wyższych rzędów, które ograniczają użyteczną szerokość pasma. Unikalną cechą konstrukcyjną komórek TEM Tekbox jest rezystancja prostopadła do pożądanego kierunku propagacji fali. W rezultacie mody falowe wyższego rzędu i rezonanse są tłumione.
Urządzenie jest dostarczane wraz z zakończeniem RF 50 Ω/25 W i blokiem DC do ochrony wejścia analizatora widma lub odbiornika RF.

Kluczowe cechy

• Wymiary komory TEM TBTC2:
• Długość: 636 mm
• Szerokość: 300 mm
• Wysokość: 205 mm
• Wysokość przegrody: 100 mm
• Prostokątny obszar pod przegrodą: 23 cm × 28 cm × 10 cm
• Złącza komory TEM: N-żeńskie
• Nominalna impedancja komory: 50 Ohm
• Impedancja falowa: 377 Ohm
• Maksymalna moc wejściowa RF: 25 W (ograniczona przez dostarczone zakończenie 50)
• Wejściowa strata odbiciowa: S11 do 800 MHz < -15dB, do 1,5 GHz < -10dB, do 3 GHz < -8dB
• Tłumienie transmisji: do 800 MHz < 1 dB, do 1,15 GHz < 3 dB
• DC-Block 50 V-6GHz-N

• Złącza: N-męskie/żeńskie
• Impedancja nominalna: 50 Ohm
• Maks. ciągła moc RF: 2 W
• Maks. ciągłe napięcie RF: 50 V RMS
• Częstotliwość: 500 kHz do 6 GHz
• VSWR: ≤ 1,2

• Zakończenie RF 50 Ω-3GHz-25W-N

• Złącze: N-Męskie
• Impedancja nominalna: 50 Ohm
• Maks. ciągła moc RF: 25 W
• Częstotliwość: DC do 3 GHz
• VSWR: ≤ 1,2
• Intermodulacja trzeciego rzędu: ≤ 120 dBc

Zastosowanie

• Testy emisji promieniowanej:
  Przegroda komory TEM odbiera promieniowany szum z testowanego urządzenia, podobnie jak antena szerokopasmowa, i przedstawia go analizatorowi widma lub wejściu odbiornika.

• Testy odporności na promieniowanie:
  Komora TEM zostanie podłączona do wyjścia generatora sygnału przemiatanego + wzmacniacza RF. Przegroda wypromieniowuje sygnał RF do testowanego urządzenia. Sygnał RF jest zazwyczaj modulowany amplitudowo lub impulsowo.
