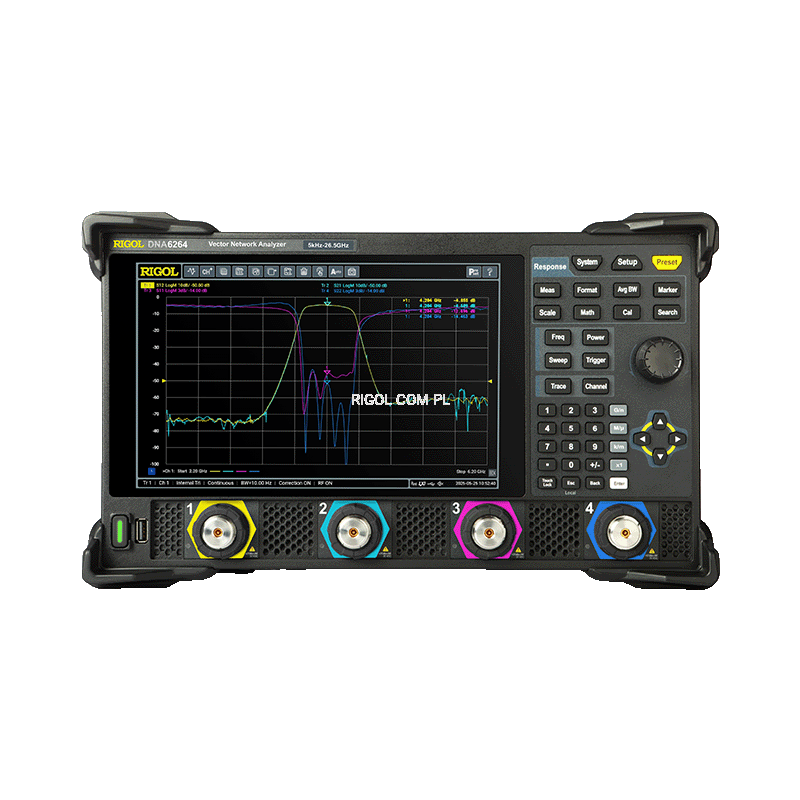

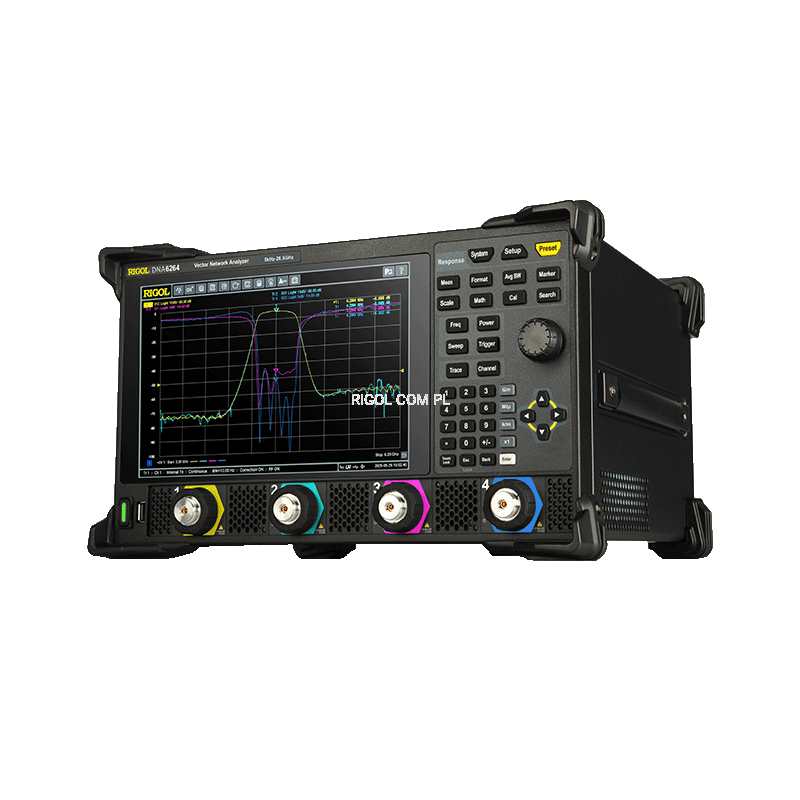

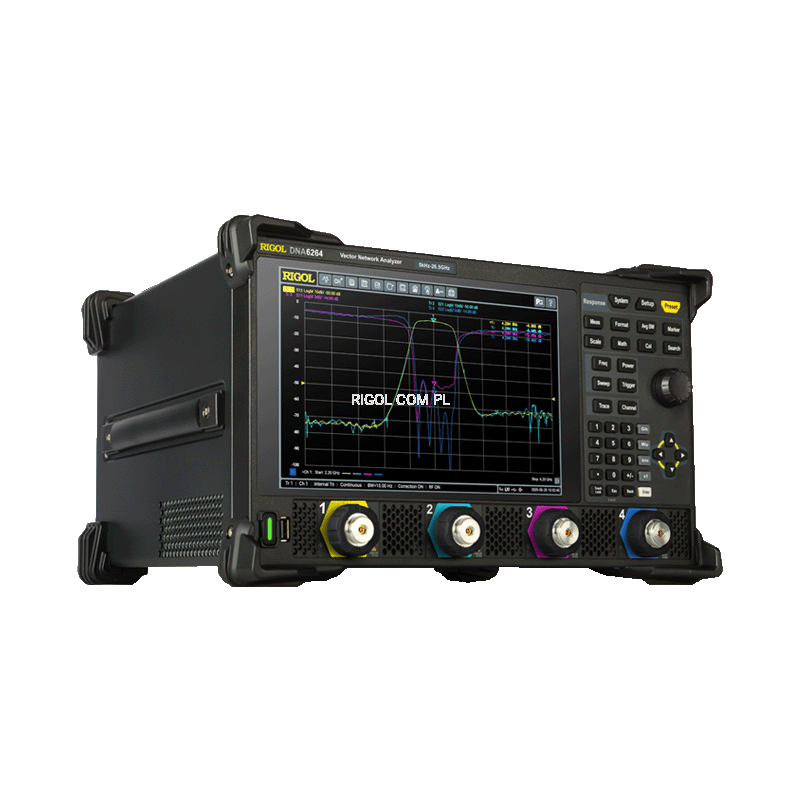

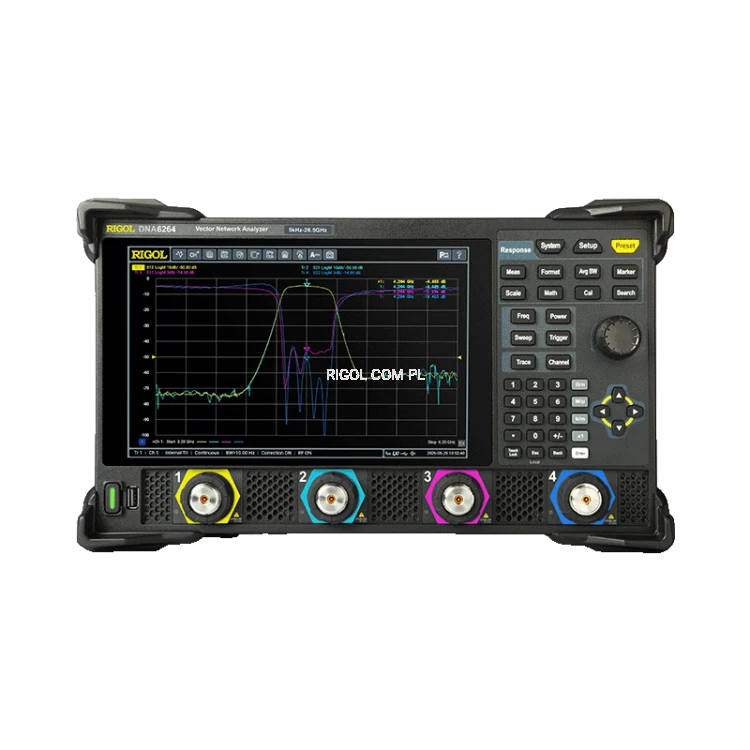

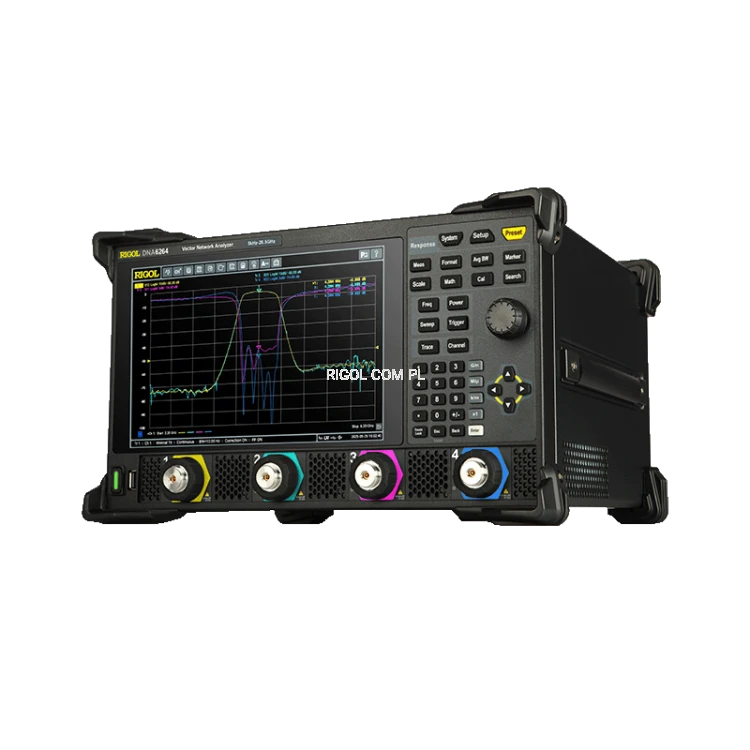

Wektorowy Analizator Sieci RIGOL DNA6084

Dostępność: dostępny

Wysyłka w: 30 Dni

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 0,00 zł

Cena regularna:

0.00

Najniższa cena z 30 dni przed obniżką:

Cena netto: 0,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

zapytaj o cenę

ilość szt.

towar niedostępny

dodaj do przechowalni

Producent:

Opis

Przegląd produktu

Seria analizatorów sieci wektorowej serii DNA6000 oferują różne metody kalibracji, takie jak odpowiedź częstotliwościowa, jednoportowa, izolacja odpowiedzi, ulepszona odpowiedź, pełna dwuportowa i elektroniczna kalibracja. Obsługują różne formaty wyświetlania, takie jak Log Mag, Lin Mag, SWR, Phase, Group opóźnienia, wykres Smitha i wykres polarny. Dzięki połączeniu z badanym urządzeniem za pośrednictwem standardowych interfejsów, takich jak USB, LAN i HDMI, seria ta może dokładnie mierzyć charakterystykę wzmocnienia/częstotliwości, charakterystykę fazy/częstotliwości oraz charakterystykę opóźnienia grupowego sieci mikrofalowej.

Kluczowe cechy

Zakres częstotliwości: od 5 kHz do 8,5 GHz
4 porty
Rozdzielczość częstotliwości 1 Hz
Maks. moc wyjściowa 10 dBm
Wysoki zakres dynamiczny 127 dB (typowo)
Szum śladu: 0,003 dB
IF BW: od 1 Hz do 10 MHz
Kompatybilność z mechanicznym zestawem kalibracyjnym i elektronicznym zestawem kalibracyjnym Ecal, obsługującym różne typy kalibracji (SOLT, Response Short, Response Open, OSL, Enhanced Response 1 do 2, Response Through)
Integracja parametrów S, impedancji, VSWR, TDA, osadzania/wyodrębniania elementów mocujących, testów antenowych itp.
Ekran dotykowy HD 10,1'' 1280x800
Obsługuje interfejsy LAN, USB Device, USB Host, HDMI, GPIB i Application I/O
Obsługuje standardowe zestawy instrukcji SCPI
Obsługuje sterowanie przez Internet do zdalnej obsługi
Obsługuje zarówno obsługę za pomocą fizycznych klawiszy, jak i ekranu dotykowego, umożliwiając korzystanie z podłączonej zewnętrznie klawiatury i myszy do wprowadzania wartości
System operacyjny: Linux
Pamięć wewnętrzna: 256 GB
Wymiary: 358,1 x 214,8 x 121,4 mm
Waga: 5,3 kg

Porównanie modeli

CH/ Model
2-CH	DNA6082	DNA6142	DNA6202	DNA6262
4-CH	DNA6084	DNA6144	DNA6204	DNA6264
Maks. częstotliwość	8,5 GHz	14 GHz	20 GHz	26,5 GHz
Min. częstotliwość	5 kHz
Rozdzielczość częstotliwości	1 Hz
IF bandwidth:	1 Hz - 10 MHz
Wysoki zakres dynamiczny:	do 127 dB (typ.)
Low Trace noise	(typ.): 0.003 dB
Złącze	N żeński		Męskie z gwintem 3,5 mm
Zużycie energii	120 W (DNA6082) 200 W (DNA6084)	150 W (DNA6142) 200 W (DNA6144)	150 W (DNA6202) 200 W (DNA6204)	150 W (DNA6262) 200 W (DNA6264)

Prezentacja funkcji

Do 15 normalnych znaczników

Znacznik to trójkątny symbol używany do zaznaczania punktów na wykresie. Znaczniki
zapewniają odczyty częstotliwości każdego punktu na wykresie oraz wartości pomiarowe.
Wartości różnią się w zależności od parametrów pomiarowych wykresu i formatu wykresu. Dla każdego zapisu jeden znacznik jest traktowany jako referencyjny.

Pole ze statystykami

Informacje statystyczne obejmują następujące elementy:

• Peak to peak: wskazuje wartość szczytową śladu w zakresie statystycznym

• Średnia: wskazuje średnią wartość śladu w zakresie statystyczny

• Odchylenie standardowe: wskazuje odchylenie standardowe śladu w zakresie statystycznym

Test graniczny

Test graniczny porównuje zmierzone dane z określoną wartością graniczną w celu oceny, czy dane odpowiedzi pomiaru spełniają warunki PASS/FAIL, aby uzyskać wynik testu.

Opcja TDA

Przyrząd VNA może również wykorzystywać parametry częstotliwościowe do obliczenia odwrotnej transformacji Fouriera (IFFT) w celu uzyskania charakterystyki czasowej urządzenia. Funkcja TDA (Time Domain Analysis) umożliwia przekształcenie zmierzonych danych częstotliwościowych na dane czasowe za pomocą obliczeń matematycznych i przeprowadzenie analizy charakterystyki czasowej badanego urządzenia.

Mierząc opóźnienie między impulsem transmisyjnym a impulsem odbitym w połączeniu z szybkością transmisji sygnału w kablu transmisyjnym, można określić rozkład impedancji i lokalizację usterki w kablu transmisyjnym.

2-portowy DeEmbed

Funkcja 2-portowego DeEmbed służy do optymalizacji wyników pomiarów VNA. Po kalibracji, jeśli do systemu pomiarowego zostanie dodane urządzenie 2-portowe (np. adapter, tłumik, długie kable), wpłynie to na wyniki pomiarów. Funkcja 2-portowego DeEmbed może usunąć wpływ 2-portowego elementu mocującego z wyników pomiarów i przywrócić rzeczywistą wydajność badanej jednostki.

Operacja de-embed przywołuje plik „*.S2P” w formacie Touchstone. Plik ten zawiera charakterystykę elektryczną 2-portowego urządzenia lub komponentu, taką jak impedancja i faza. Analizując i obliczając dane zawarte w tym pliku w połączeniu z danymi pomiarowymi, funkcja de-embed może wyeliminować wpływ urządzenia na wyniki pomiarów.

Akcesoria podstawowe

1 x kabel zasilający

Pliki do pobrania:
