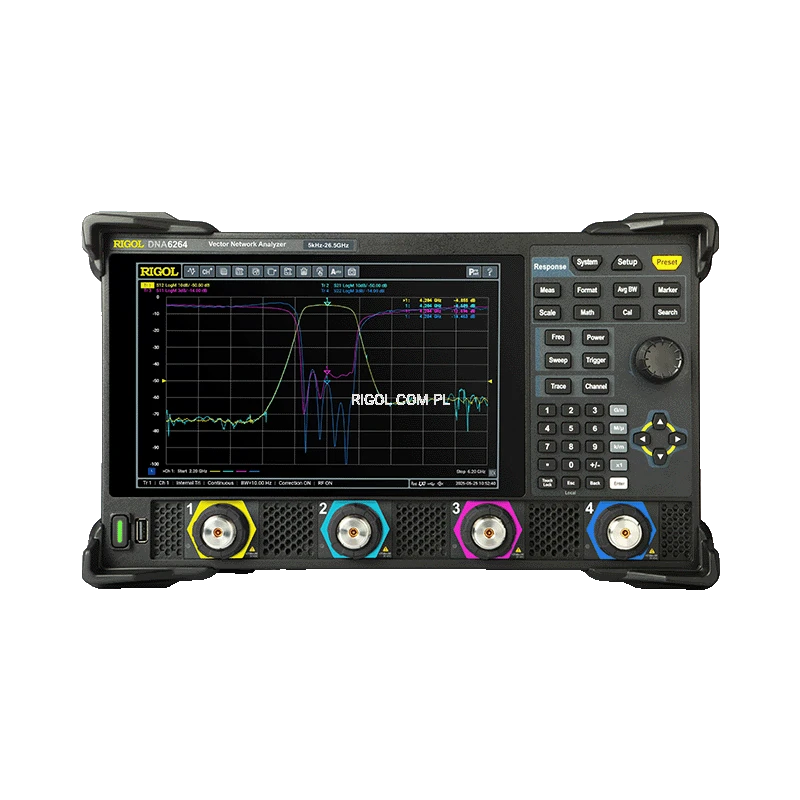

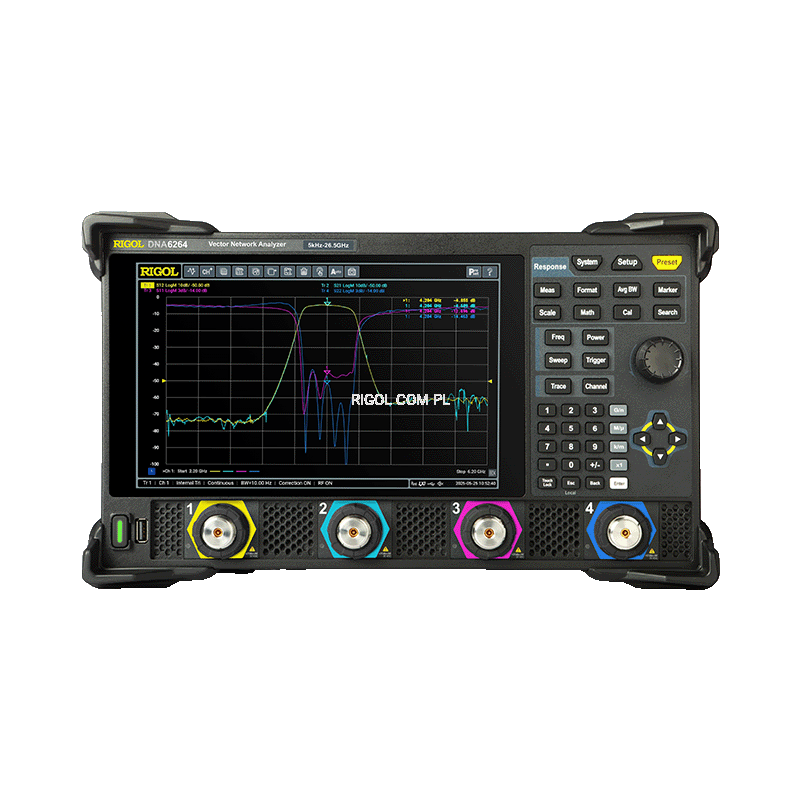

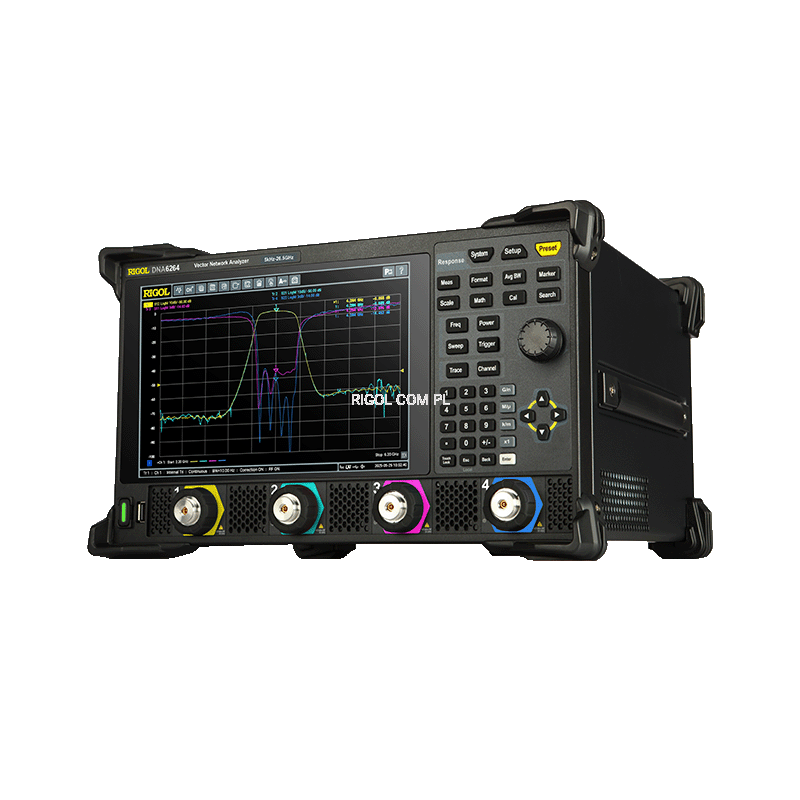

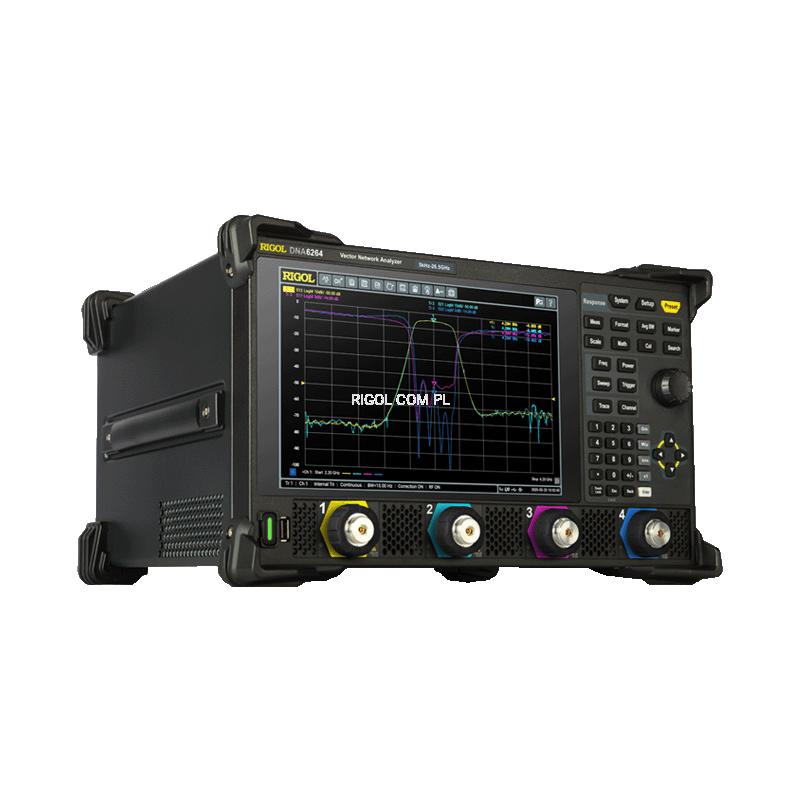

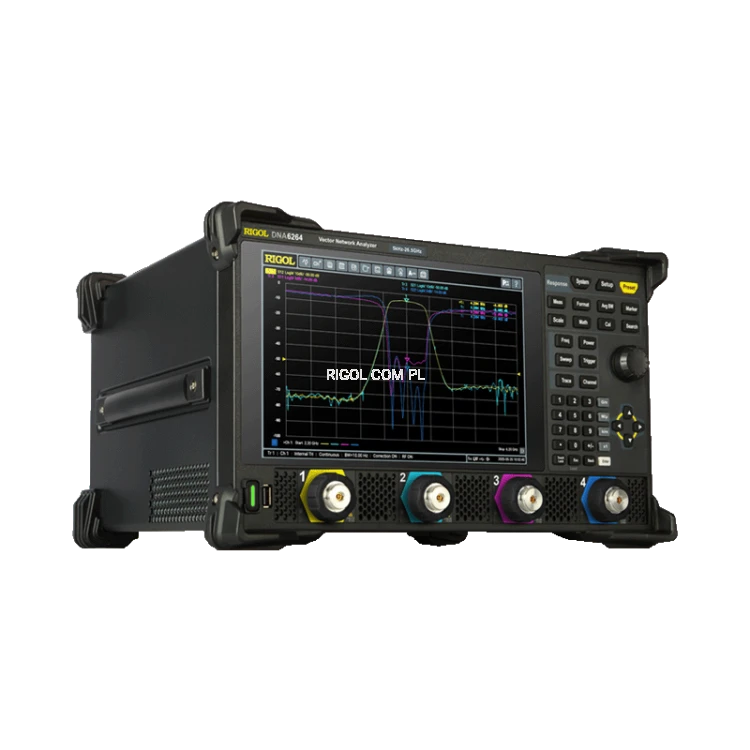

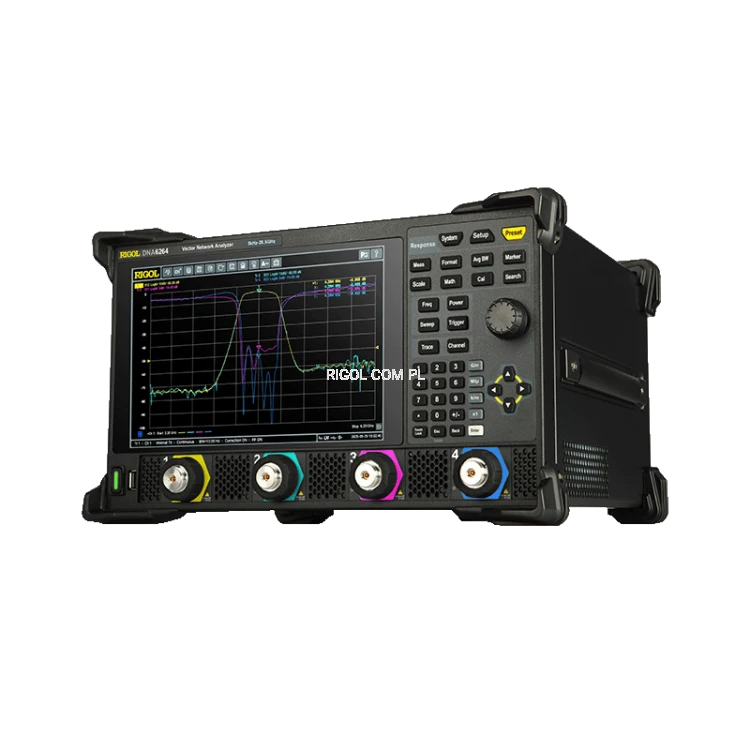

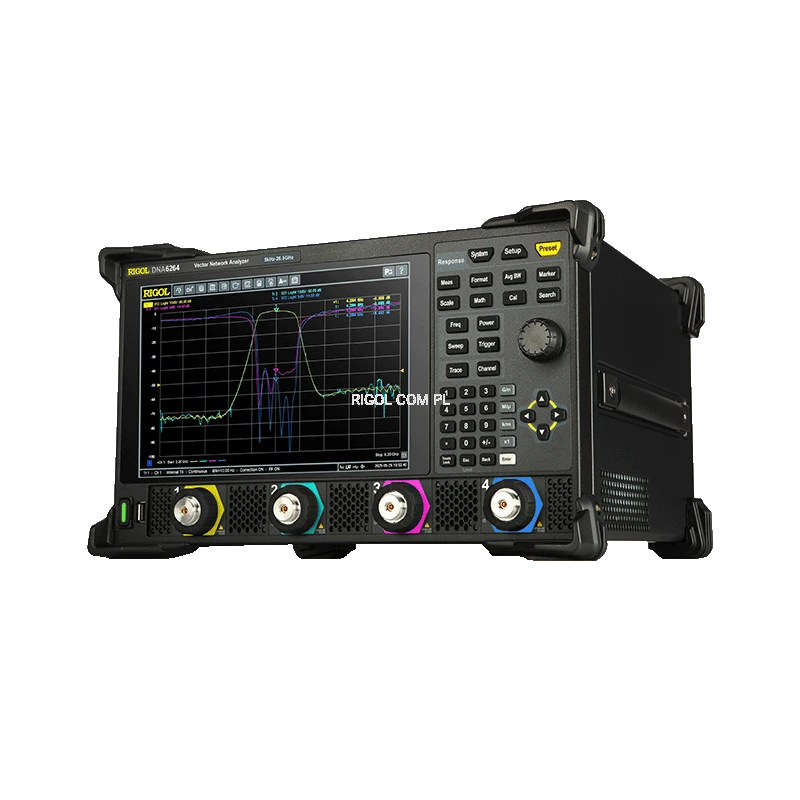

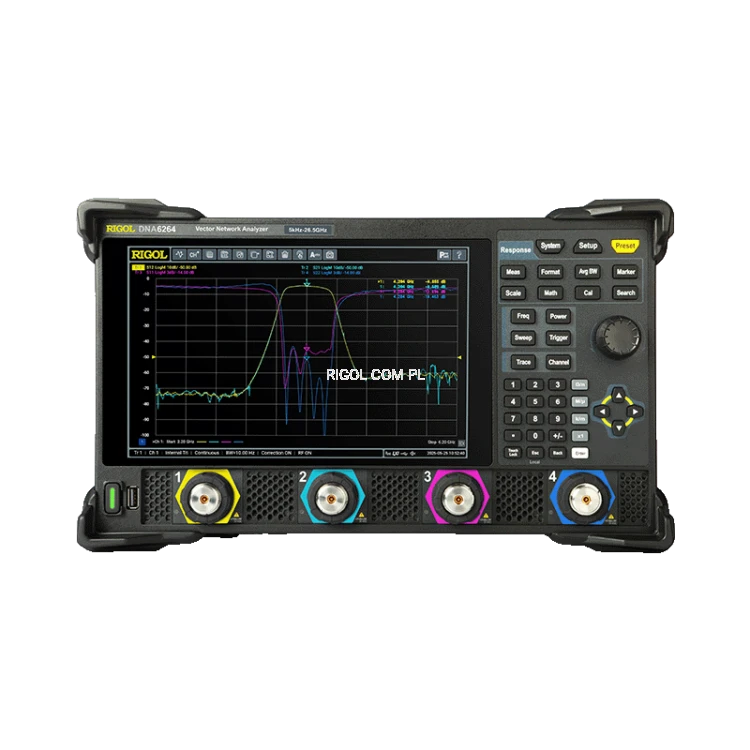

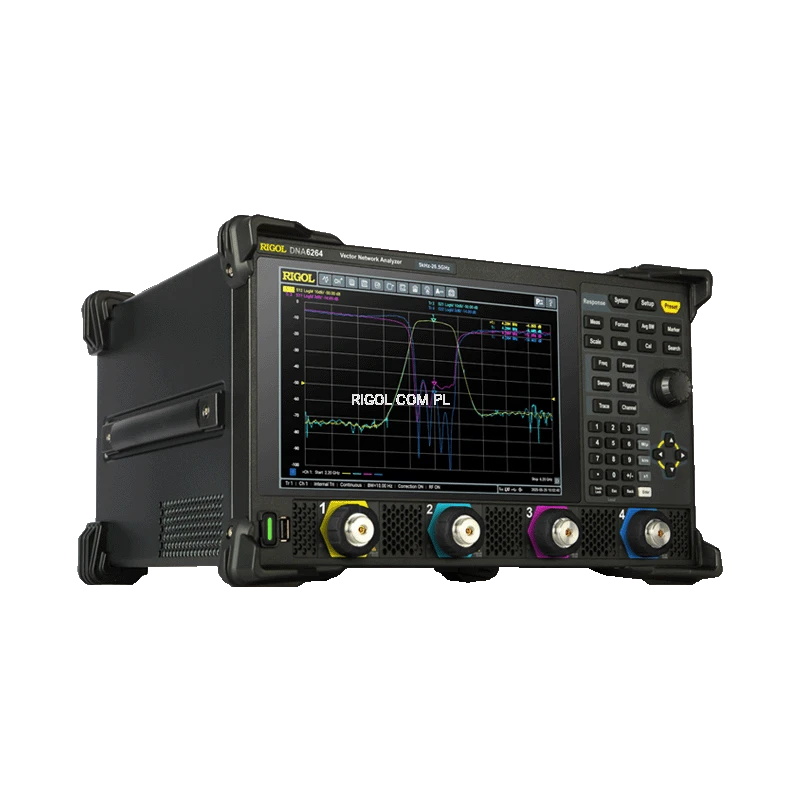

Wektorowy Analizator Sieci RIGOL DNA6082

Przegląd produktu

Seria analizatorów sieci wektorowej serii DNA6000 oferują różne metody kalibracji, takie jak odpowiedź częstotliwościowa, jednoportowa, izolacja odpowiedzi, ulepszona odpowiedź, pełna dwuportowa i elektroniczna kalibracja. Obsługują różne formaty wyświetlania, takie jak Log Mag, Lin Mag, SWR, Phase, Group opóźnienia, wykres Smitha i wykres polarny. Dzięki połączeniu z badanym urządzeniem za pośrednictwem standardowych interfejsów, takich jak USB, LAN i HDMI, seria ta może dokładnie mierzyć charakterystykę wzmocnienia/częstotliwości, charakterystykę fazy/częstotliwości oraz charakterystykę opóźnienia grupowego sieci mikrofalowej.

Kluczowe cechy

• Zakres częstotliwości: od 5 kHz do 8,5 GHz
• 2 porty
• Rozdzielczość częstotliwości 1 Hz
• Maks. moc wyjściowa 10 dBm
• Wysoki zakres dynamiczny 127 dB (typowo)
• Szum śladu: 0,003 dB
• IF BW: od 1 Hz do 10 MHz
• Kompatybilność z mechanicznym zestawem kalibracyjnym i elektronicznym zestawem kalibracyjnym Ecal, obsługującym różne typy kalibracji (SOLT, Response Short, Response Open, OSL, Enhanced Response 1 do 2, Response Through)
• Integracja parametrów S, impedancji, VSWR, TDA, osadzania/wyodrębniania elementów mocujących, testów antenowych i tym podobne
• Ekran dotykowy HD 10,1'' 1280 × 800
• Obsługuje interfejsy LAN, USB Device, USB Host, HDMI, GPIB i Application I/O
• Obsługuje standardowe zestawy instrukcji SCPI
• Obsługuje sterowanie przez Internet do zdalnej obsługi
• Obsługuje zarówno obsługę za pomocą fizycznych klawiszy, jak i ekranu dotykowego, umożliwiając korzystanie z podłączonej zewnętrznie klawiatury i myszy do wprowadzania wartości
• System operacyjny: Linux
• Pamięć wewnętrzna: 256 GB
• Wymiary: 358,1 × 214,8 × 121,4 mm
• Waga: 5,3 kg

Porównanie modeli

Prezentacja funkcji

Do 15 normalnych znaczników

Znacznik to trójkątny symbol używany do zaznaczania punktów na wykresie. Znaczniki
zapewniają odczyty częstotliwości każdego punktu na wykresie oraz wartości pomiarowe.
Wartości różnią się w zależności od parametrów pomiarowych wykresu i formatu wykresu. Dla każdego zapisu jeden znacznik jest traktowany jako referencyjny.

Pole ze statystykami

Informacje statystyczne obejmują następujące elementy:

• Peak to peak: wskazuje wartość szczytową śladu w zakresie statystycznym
• Średnia: wskazuje średnią wartość śladu w zakresie statystyczny
• Odchylenie standardowe: wskazuje odchylenie standardowe śladu w zakresie statystycznym

Test graniczny

Test graniczny porównuje zmierzone dane z określoną wartością graniczną w celu oceny, czy dane odpowiedzi pomiaru spełniają warunki PASS/FAIL, aby uzyskać wynik testu.

Opcja TDA

Przyrząd VNA może również wykorzystywać parametry częstotliwościowe do obliczenia odwrotnej transformacji Fouriera (IFFT) w celu uzyskania charakterystyki czasowej urządzenia. Funkcja TDA (Time Domain Analysis) umożliwia przekształcenie zmierzonych danych częstotliwościowych na dane czasowe za pomocą obliczeń matematycznych i przeprowadzenie analizy charakterystyki czasowej badanego urządzenia.

Mierząc opóźnienie między impulsem transmisyjnym a impulsem odbitym w połączeniu z szybkością transmisji sygnału w kablu transmisyjnym, można określić rozkład impedancji i lokalizację usterki w kablu transmisyjnym.

2-portowy DeEmbed

Funkcja 2-portowego DeEmbed służy do optymalizacji wyników pomiarów VNA. Po kalibracji, jeśli do systemu pomiarowego zostanie dodane urządzenie 2-portowe (na przykład adapter, tłumik, długie kable), wpłynie to na wyniki pomiarów. Funkcja 2-portowego DeEmbed może usunąć wpływ 2-portowego elementu mocującego z wyników pomiarów i przywrócić rzeczywistą wydajność badanej jednostki.

Operacja de-embed przywołuje plik „*.S2P” w formacie Touchstone. Plik ten zawiera charakterystykę elektryczną 2-portowego urządzenia lub komponentu, taką jak impedancja i faza. Analizując i obliczając dane zawarte w tym pliku w połączeniu z danymi pomiarowymi, funkcja de-embed może wyeliminować wpływ urządzenia na wyniki pomiarów.

Akcesoria standardowe

1 × kabel zasilający
