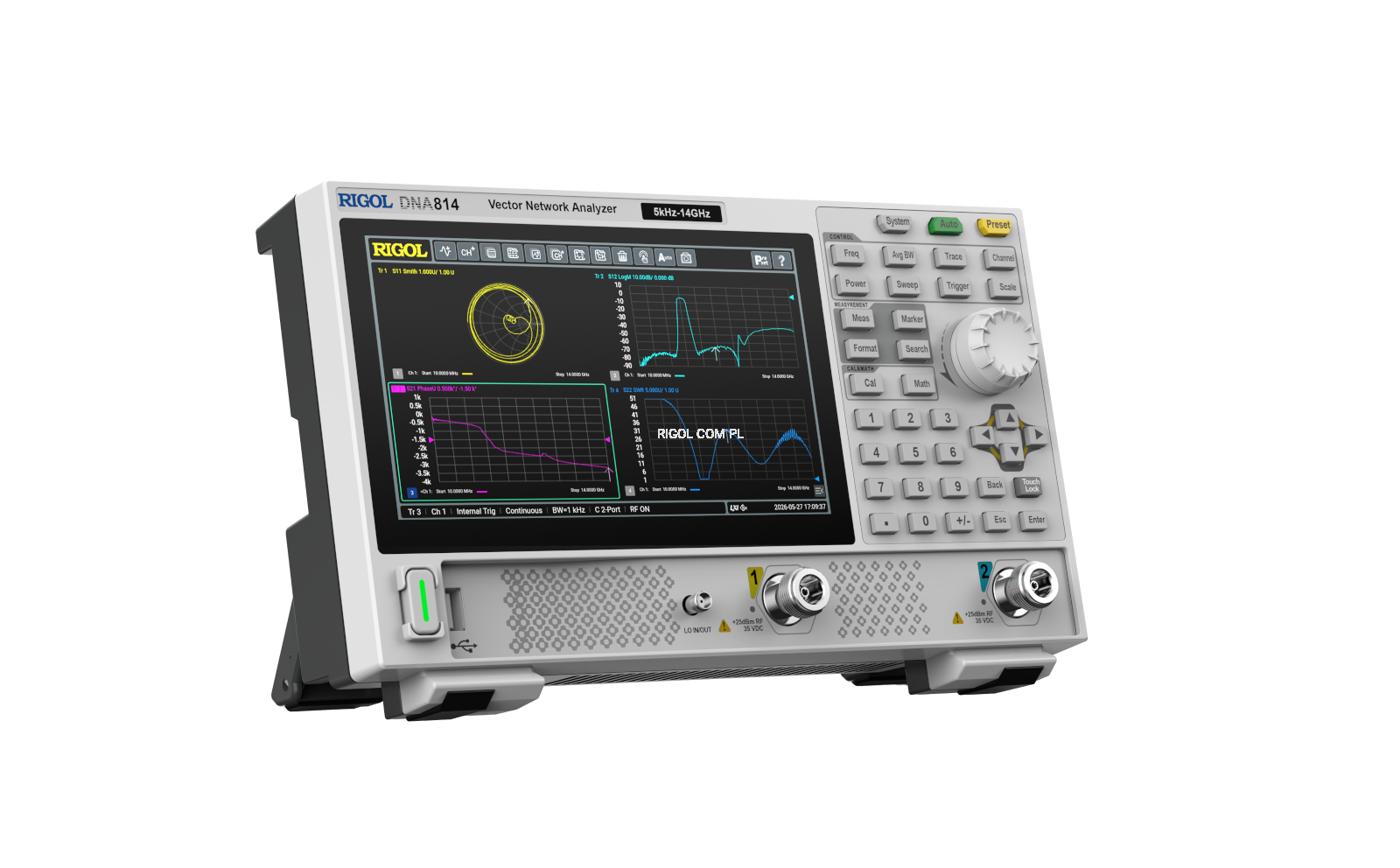

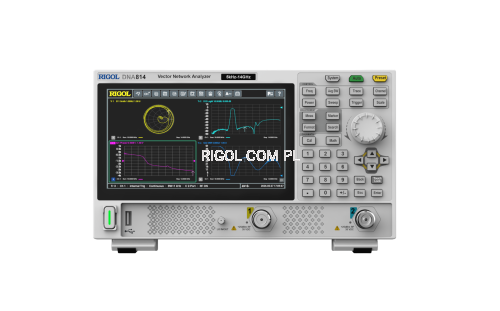

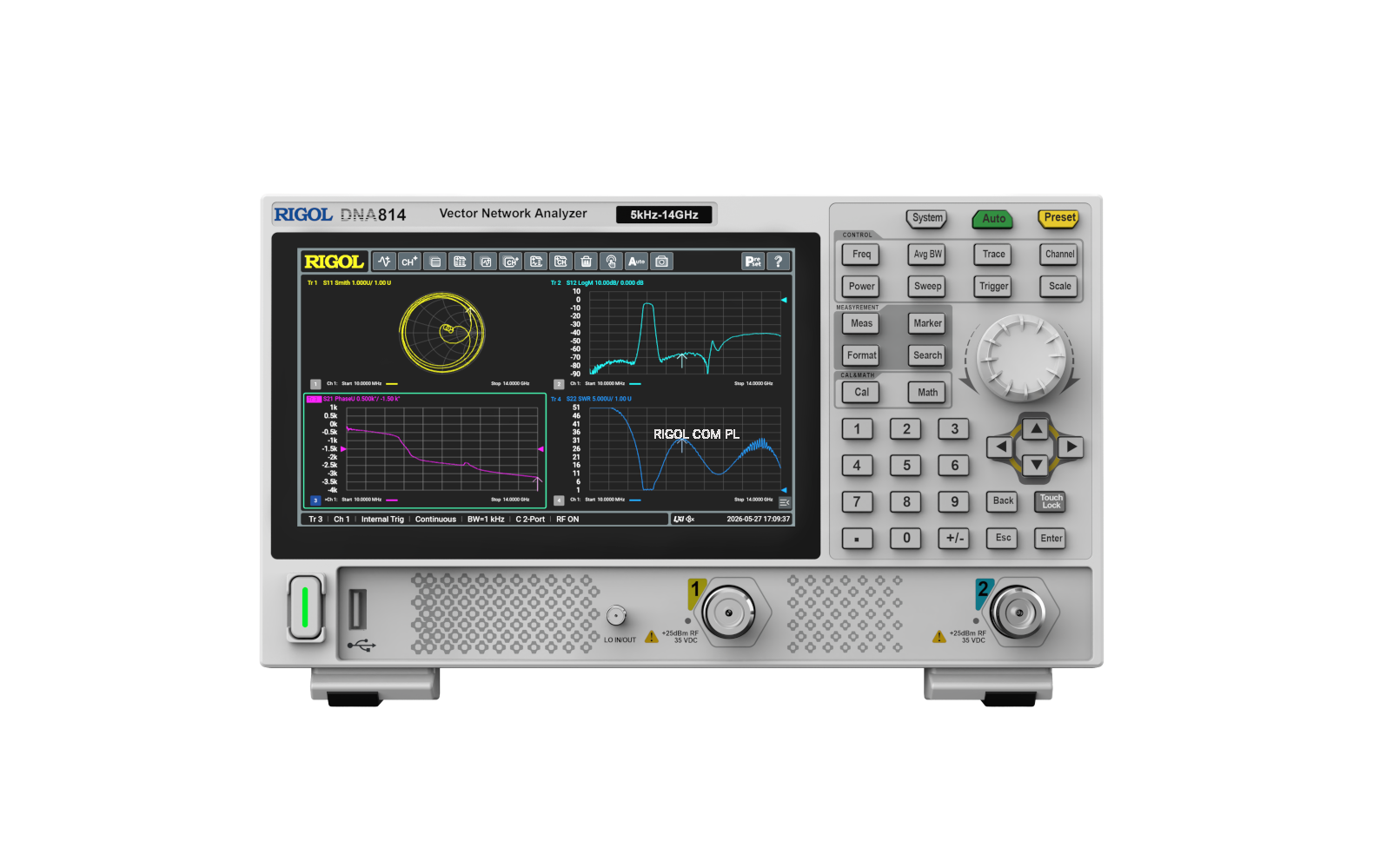

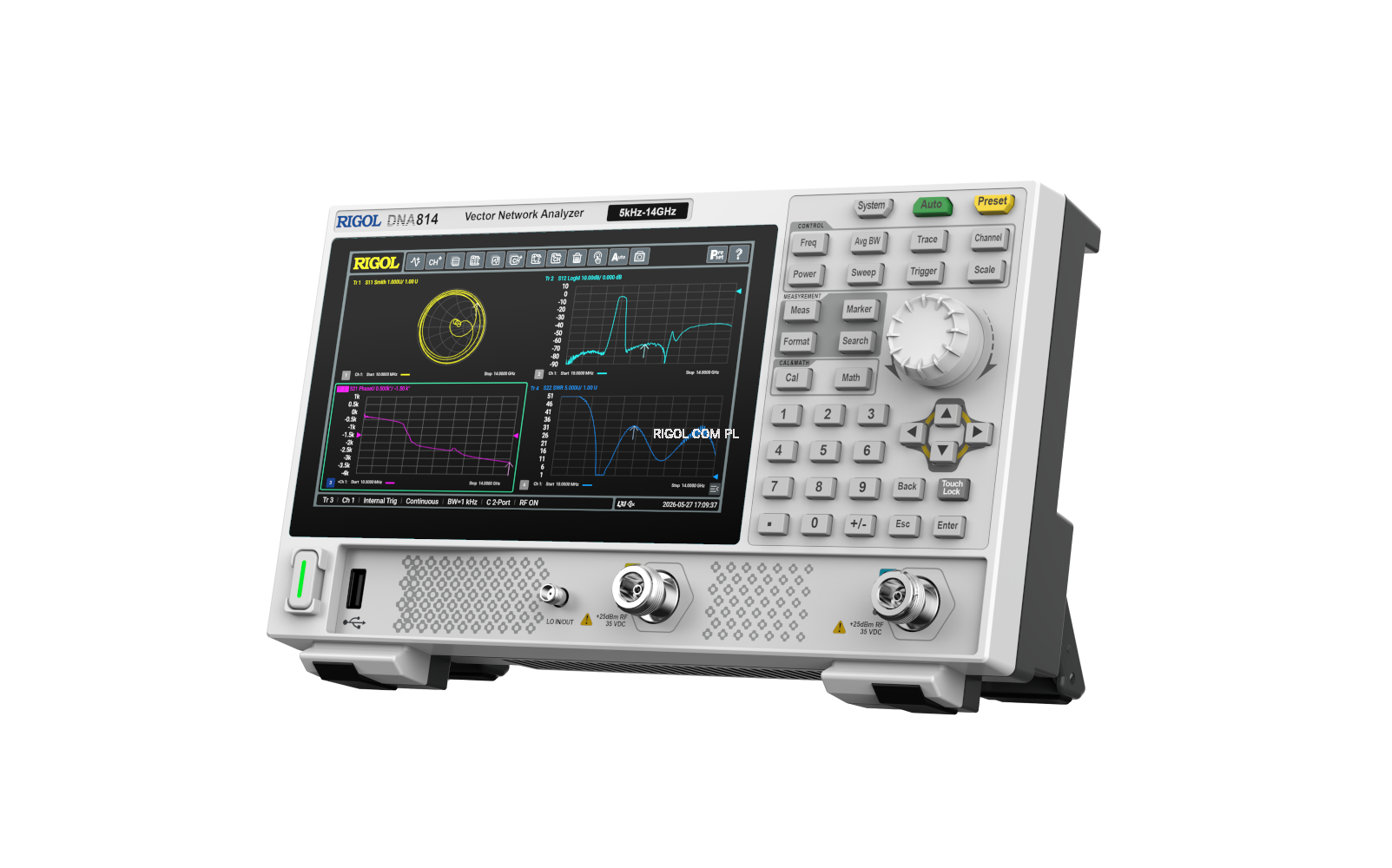

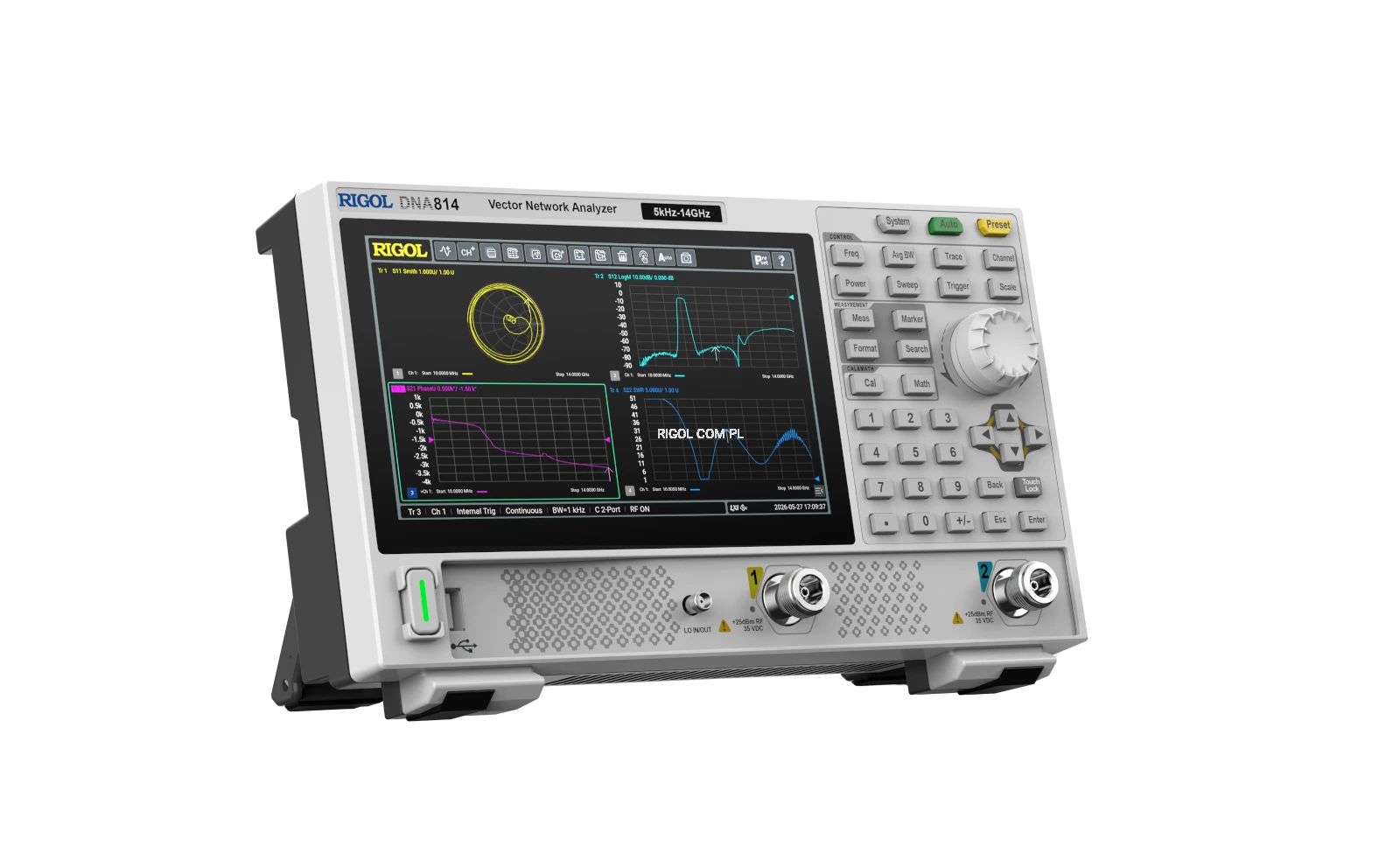

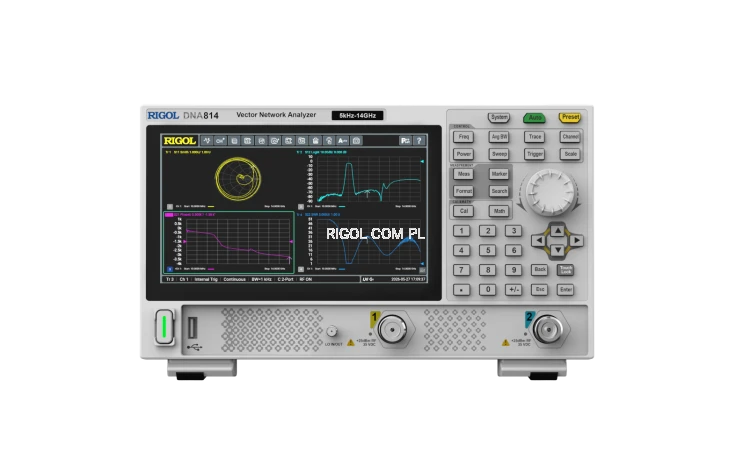

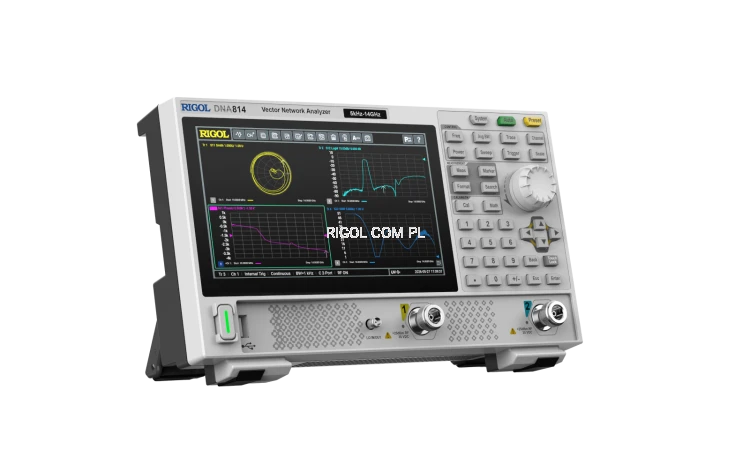

Wektorowy Analizator Sieci RIGOL DNA804 5 kHz~4,5 GHz

Przegląd produktu

Analizator sieci wektorowych serii DNA800 oferuje różne metody kalibracji, takie jak odpowiedź częstotliwościowa, jednoportowa, izolacja odpowiedzi, rozszerzona odpowiedź, pełna dwuportowa oraz kalibracja elektroniczna. Obsługuje formaty wyświetlania, w tym logarytmiczną amplitudę, liniową amplitudę, SWR, fazę, opóźnienie grupowe, wykres Smitha oraz wykres biegunowy. Zastosowanie interfejsów USB, LAN i HDMI pozwala na precyzyjny pomiar charakterystyk amplitudowo-częstotliwościowych, fazowo-częstotliwościowych oraz opóźnienia grupowego sieci mikrofalowych. Zachowując najwyższą jakość pod względem parametrów technicznych, wyglądu, wyświetlacza i interfejsu oprogramowania, seria DNA800 charakteryzuje się kompaktowymi rozmiarami, niewielką masą i niskim poziomem szumów, co zapewnia użytkownikom wyższy komfort użytkowania.

Kluczowe cechy

• Zakres częstotliwości: od 5 kHz do 4,5 GHz
• 2 porty
• Rozdzielczość częstotliwości 1 Hz
• Maks. moc wyjściowa 10 dBm
• Wysoki zakres dynamiczny 125 dB (typowo)
• Szum śladu: 0,005 dB
• IF BW: od 1 Hz do 3 MHz
• Kompatybilność z mechanicznym zestawem kalibracyjnym i elektronicznym zestawem kalibracyjnym Ecal, obsługującym różne typy kalibracji (SOLT, Response Short, Response Open, OSL, Enhanced Response 1 do 2, Response Through)
• Integracja parametrów S, impedancji, VSWR, TDA, osadzania/wyodrębniania elementów mocujących, testów antenowych i tym podobne
• Ekran dotykowy HD 7'' 1024×600

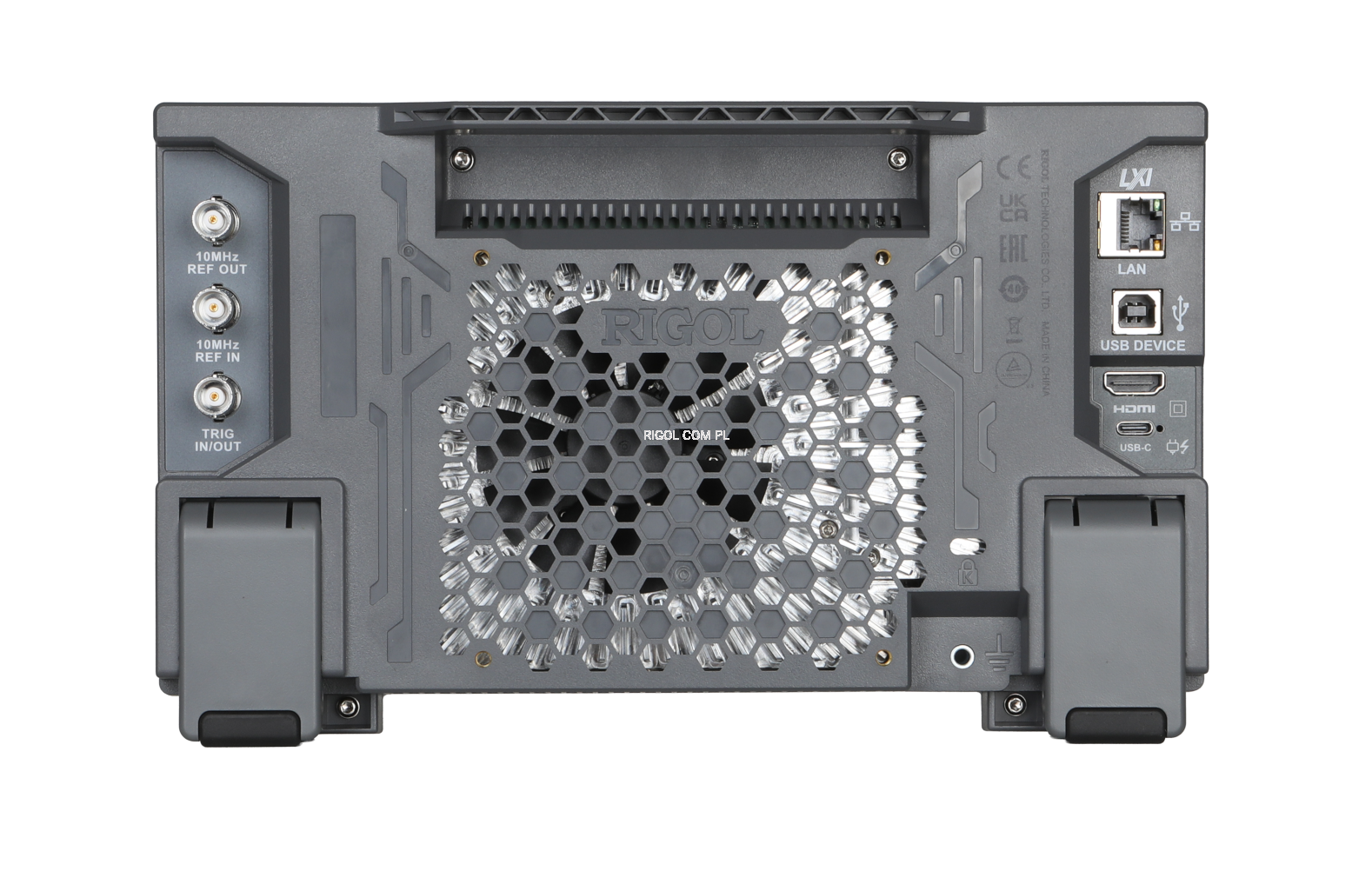

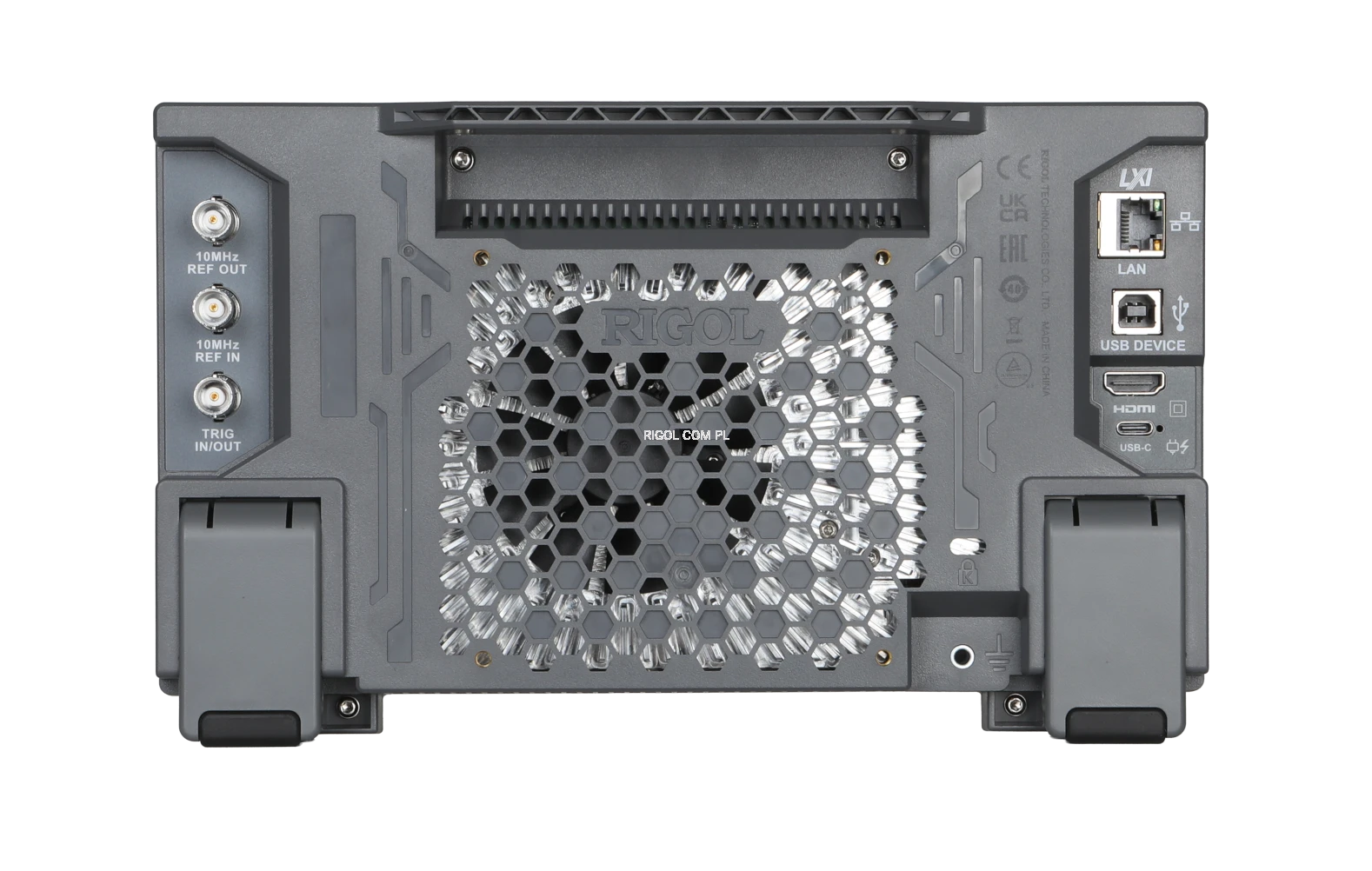

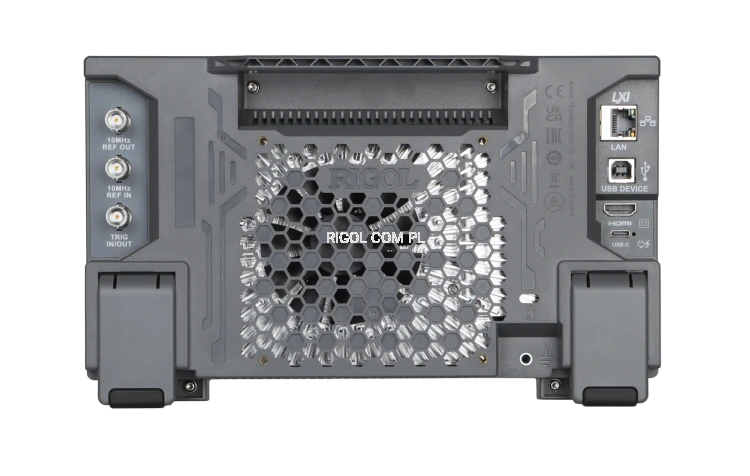

• Obsługuje interfejsy LAN, USB Device, USB Host, HDMI
• Obsługuje standardowe zestawy instrukcji SCPI
• Obsługuje sterowanie przez Internet do zdalnej obsługi
• Obsługuje zarówno obsługę za pomocą fizycznych klawiszy, jak i ekranu dotykowego, umożliwiając korzystanie z podłączonej zewnętrznie klawiatury i myszy do wprowadzania wartości
• System operacyjny: Linux
• Pamięć wewnętrzna: 32 GB
• Wymiary: 265,35 mm × 161,75 mm × 77,38 mm
• Waga: 1,9 kg

Porównanie modeli

Prezentacja funkcji

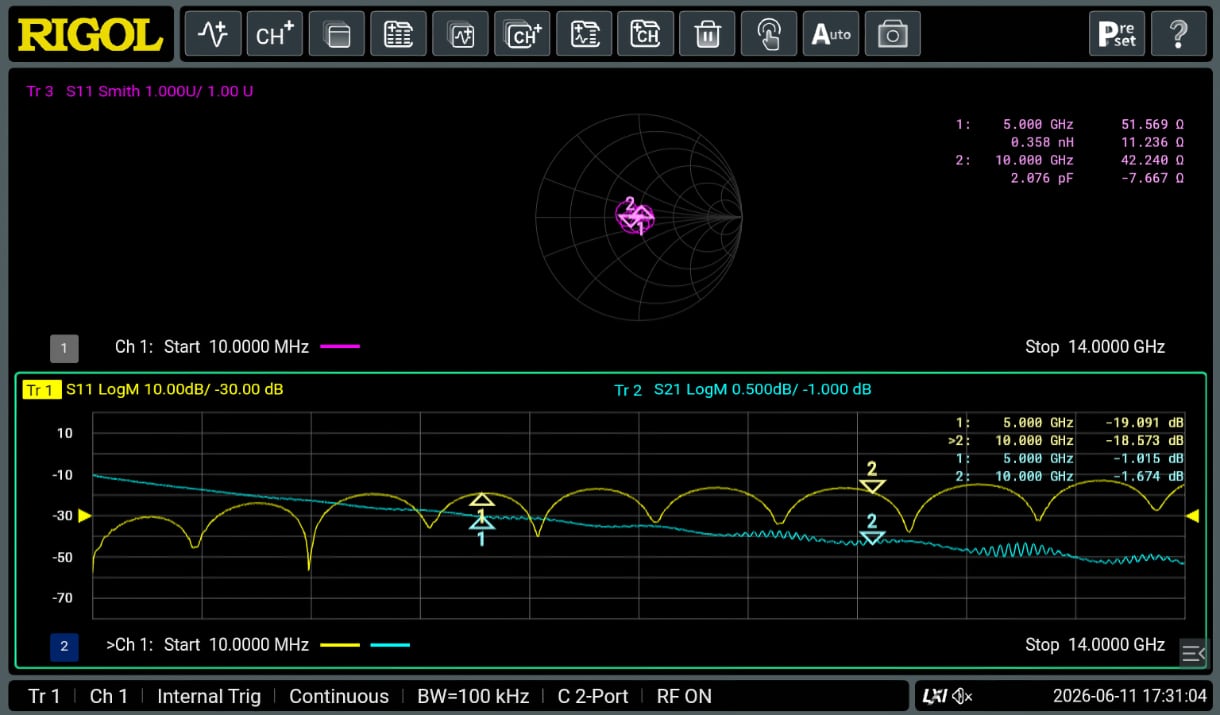

Analiza linii transmisyjnych (TL 50 Ohm)

Seria DNA800 oferuje zaawansowane funkcje analityczne umożliwiające precyzyjny pomiar kabli i linii transmisyjnych o impedancji 50 Ohm, co pozwala zweryfikować prawidłową integralność sygnału na całej długości trasy.

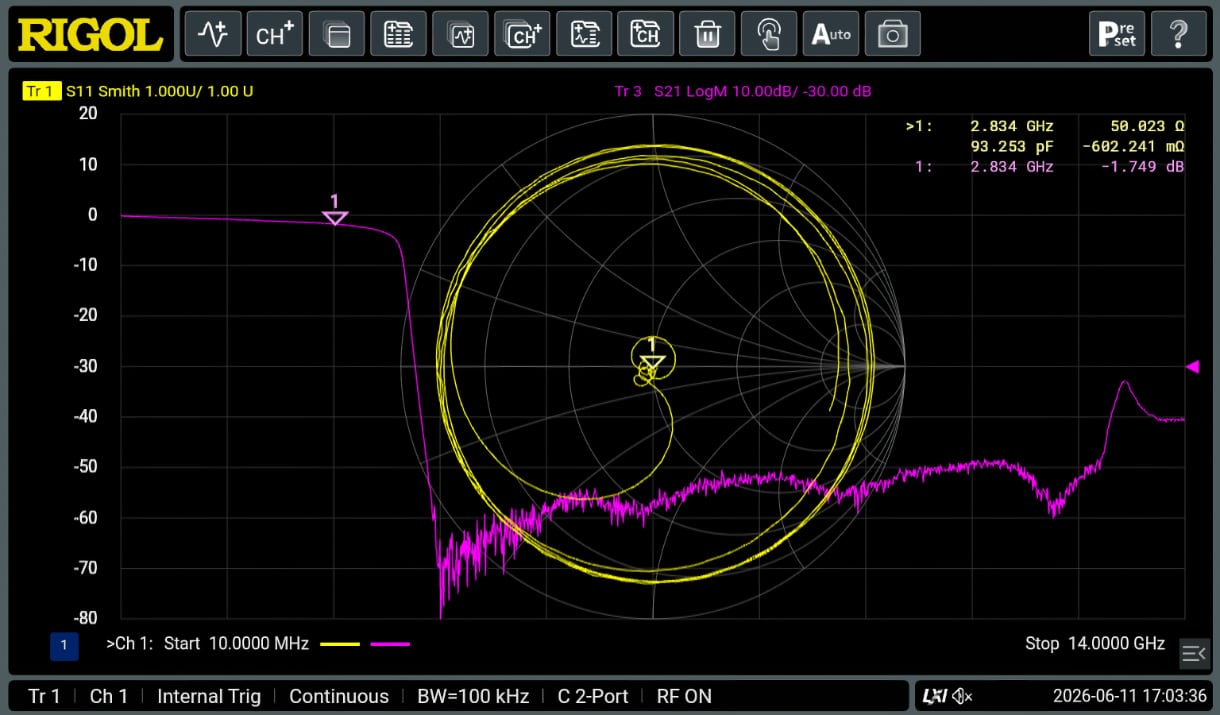

Charakterystyka filtrów dolnoprzepustowych

Dzięki typowemu wysokiemu zakresowi dynamicznemu wynoszącemu 125 dB urządzenie umożliwia niezwykle dokładną ocenę strat wejściowych i tłumienia w filtrach dolnoprzepustowych.

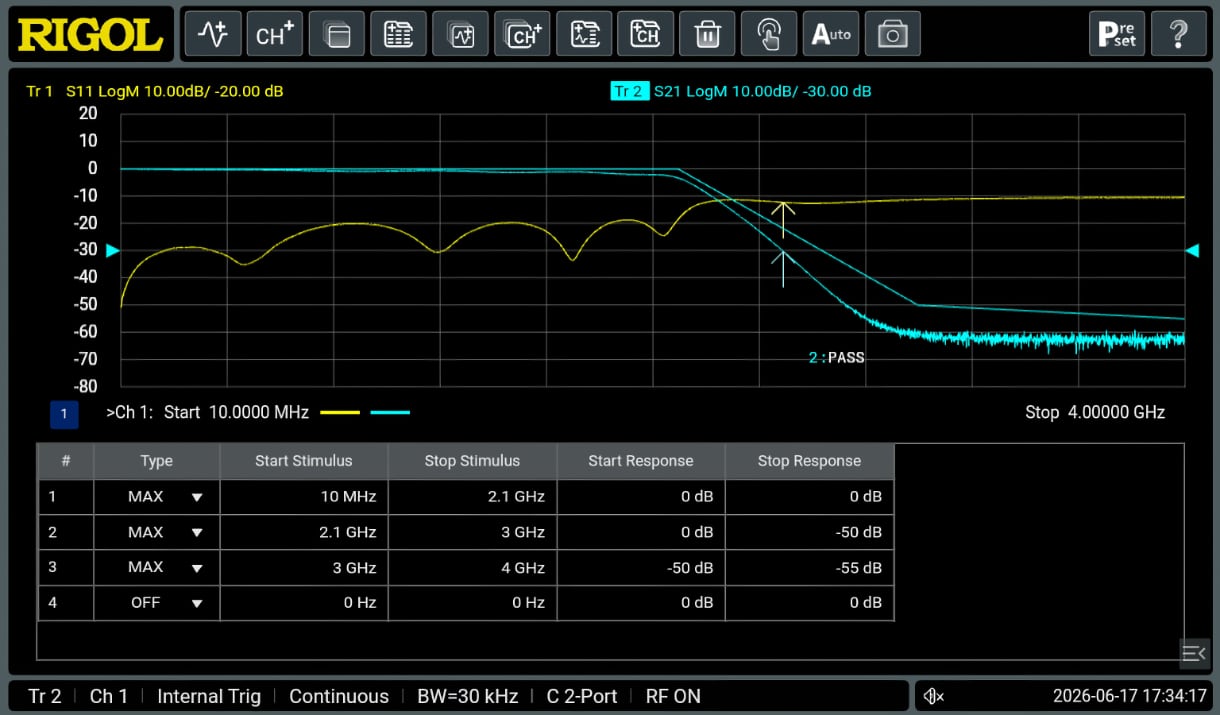

Test graniczny

Test graniczny porównuje zmierzone dane z określoną wartością graniczną w celu oceny, czy dane odpowiedzi pomiaru spełniają warunki PASS/FAIL, aby uzyskać wynik testu.

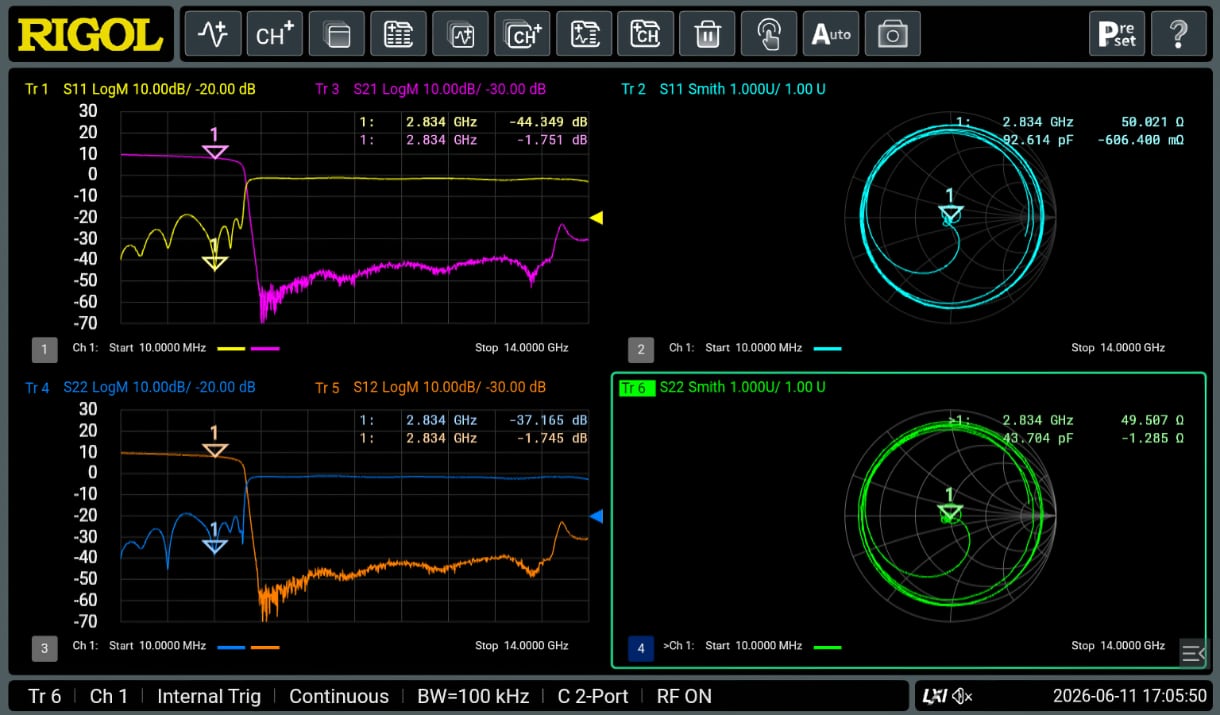

Wykres Smitha

Analizator DNA800 obsługuje wiele formatów wyświetlania, w tym wykres Smitha, który służy do oceny dopasowania impedancji oraz szczegółowej analizy zachowania obwodu przy różnych częstotliwościach.

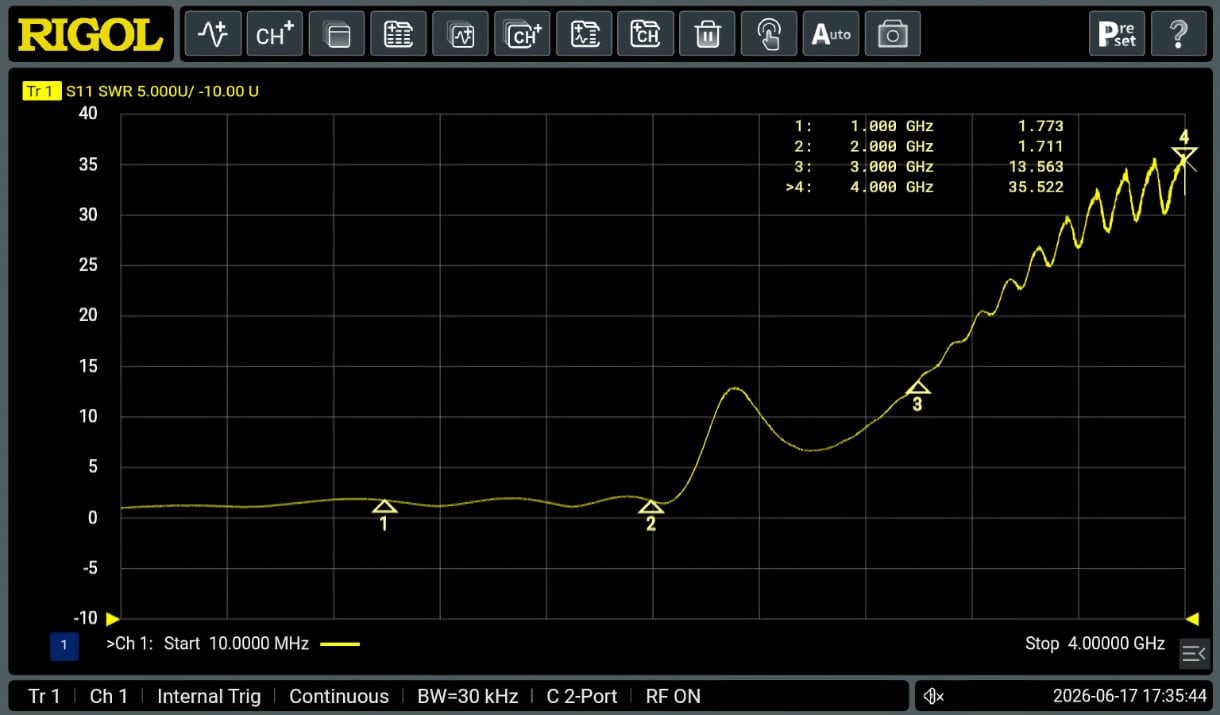

Pomiar SWR i VSWR

Możliwe jest precyzyjne monitorowanie parametru SWR (współczynnik fali stojącej) lub VSWR w celu optymalizacji działania anteny oraz dokładnego pomiaru mocy odbitej wzdłuż linii.

Akcesoria standardowe

1 × kabel zasilający
