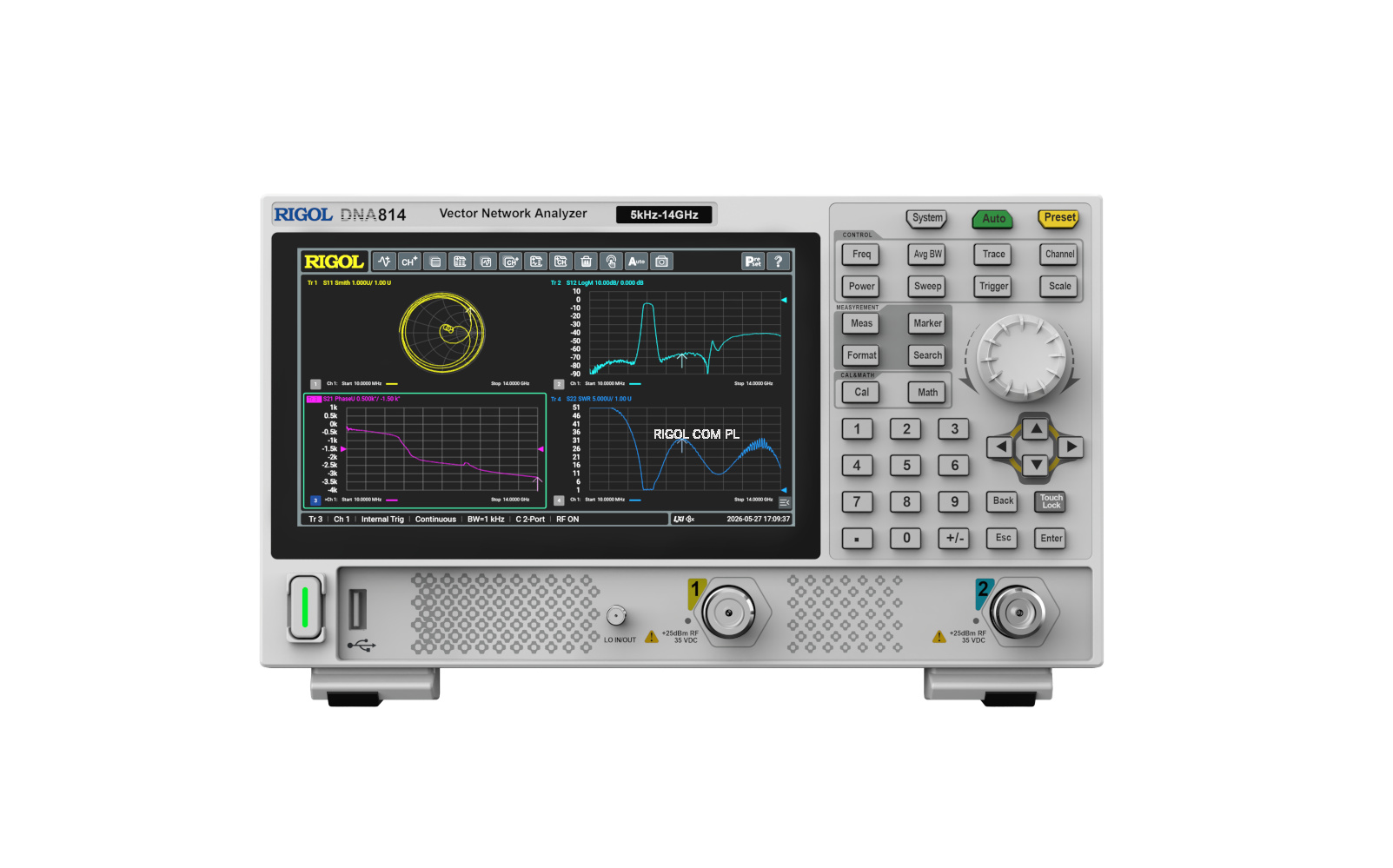

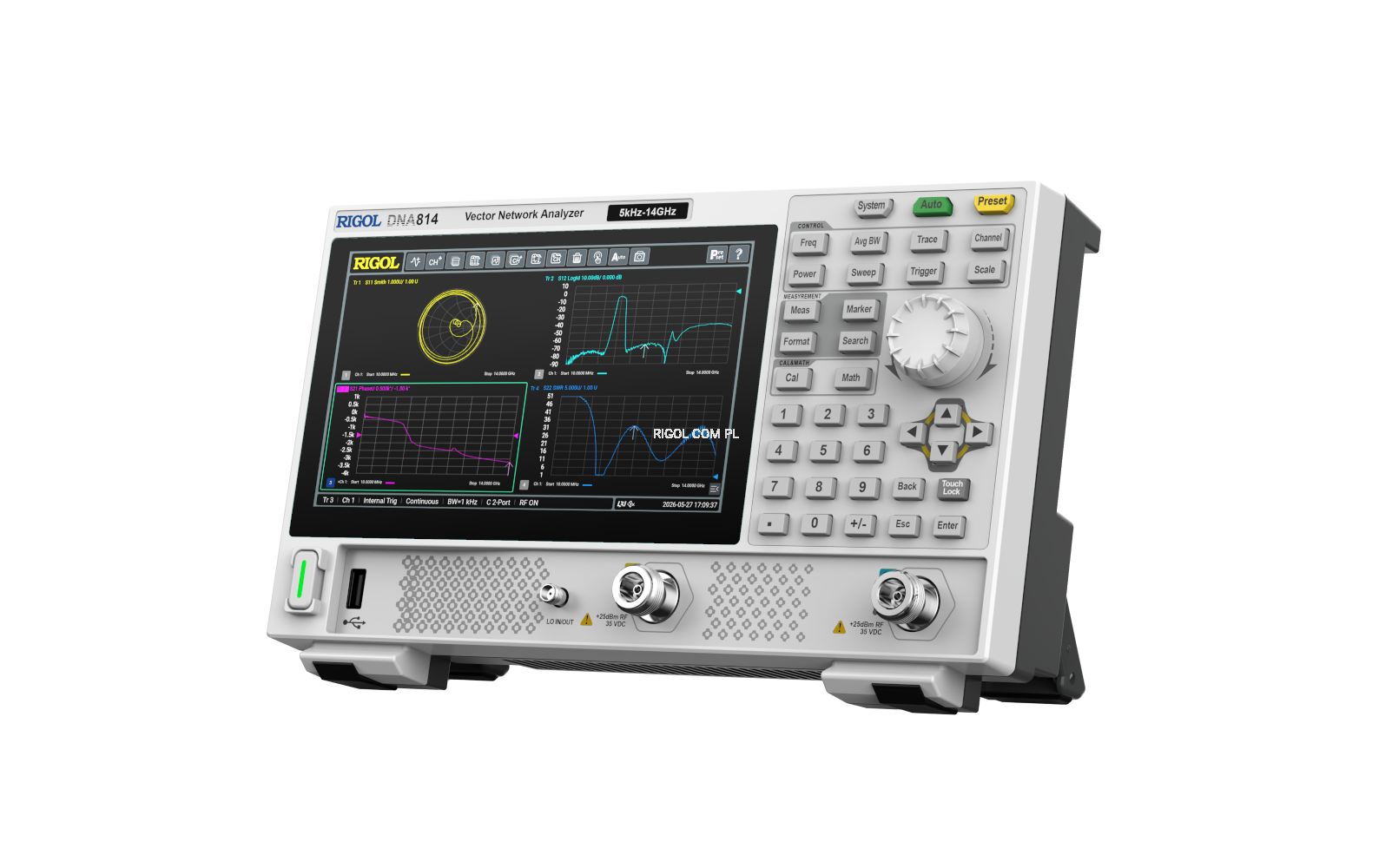

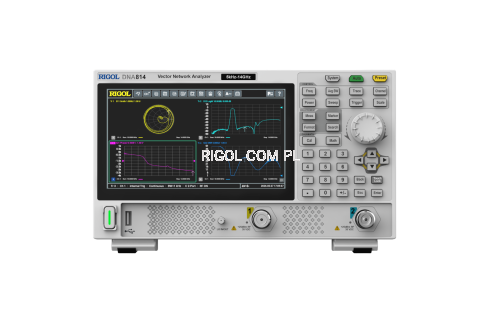

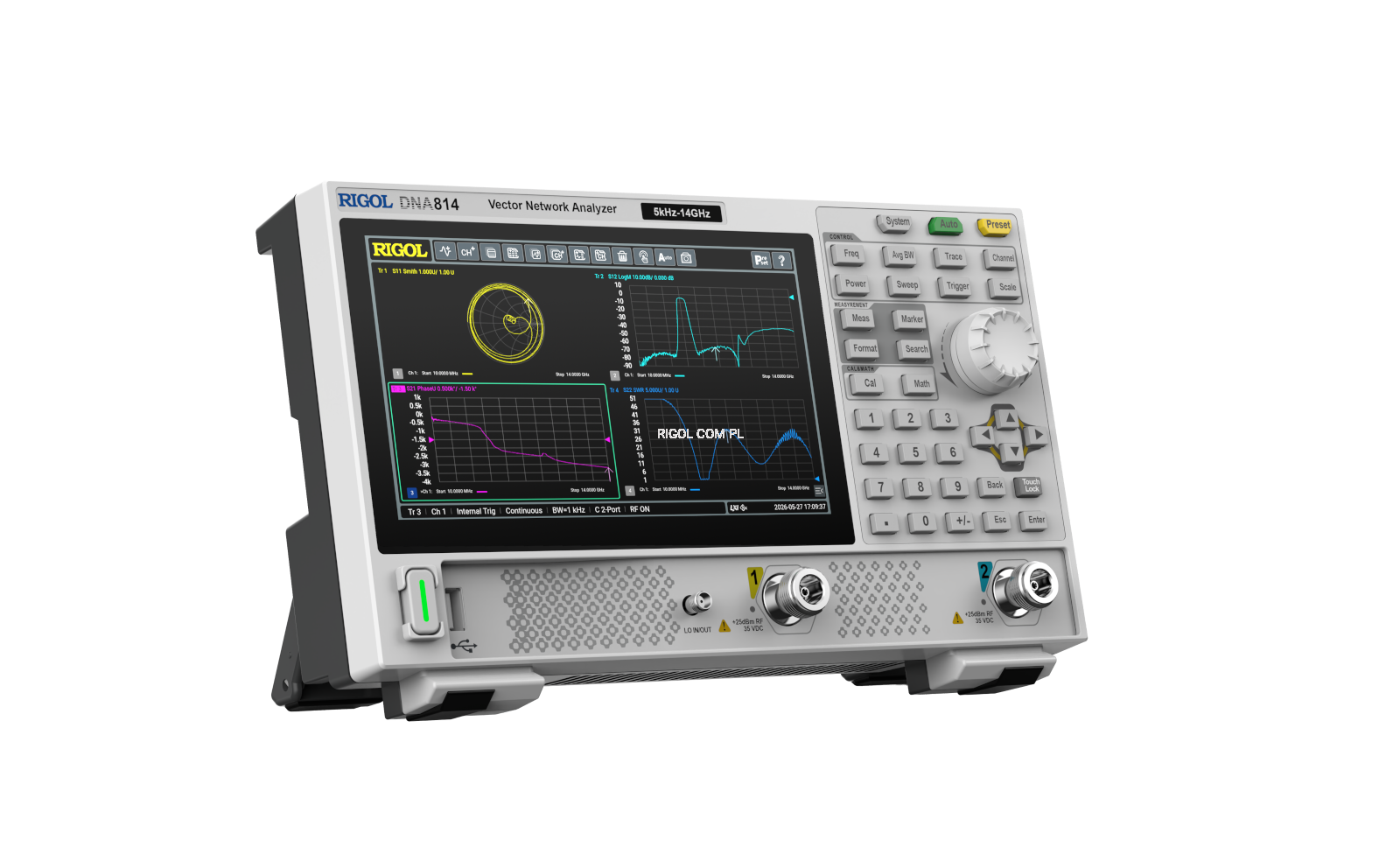

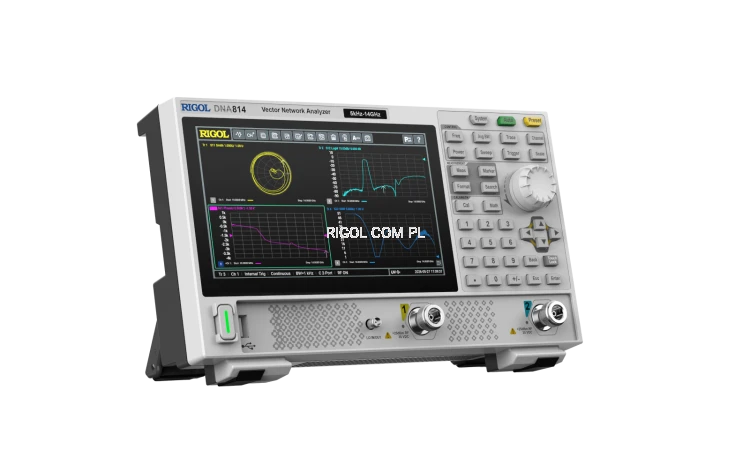

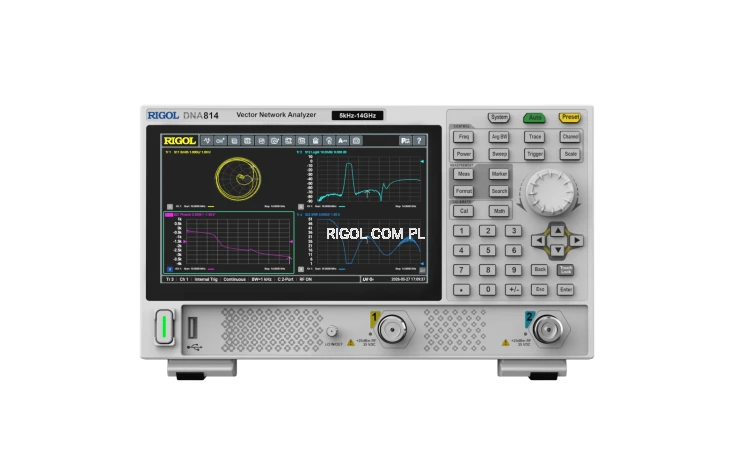

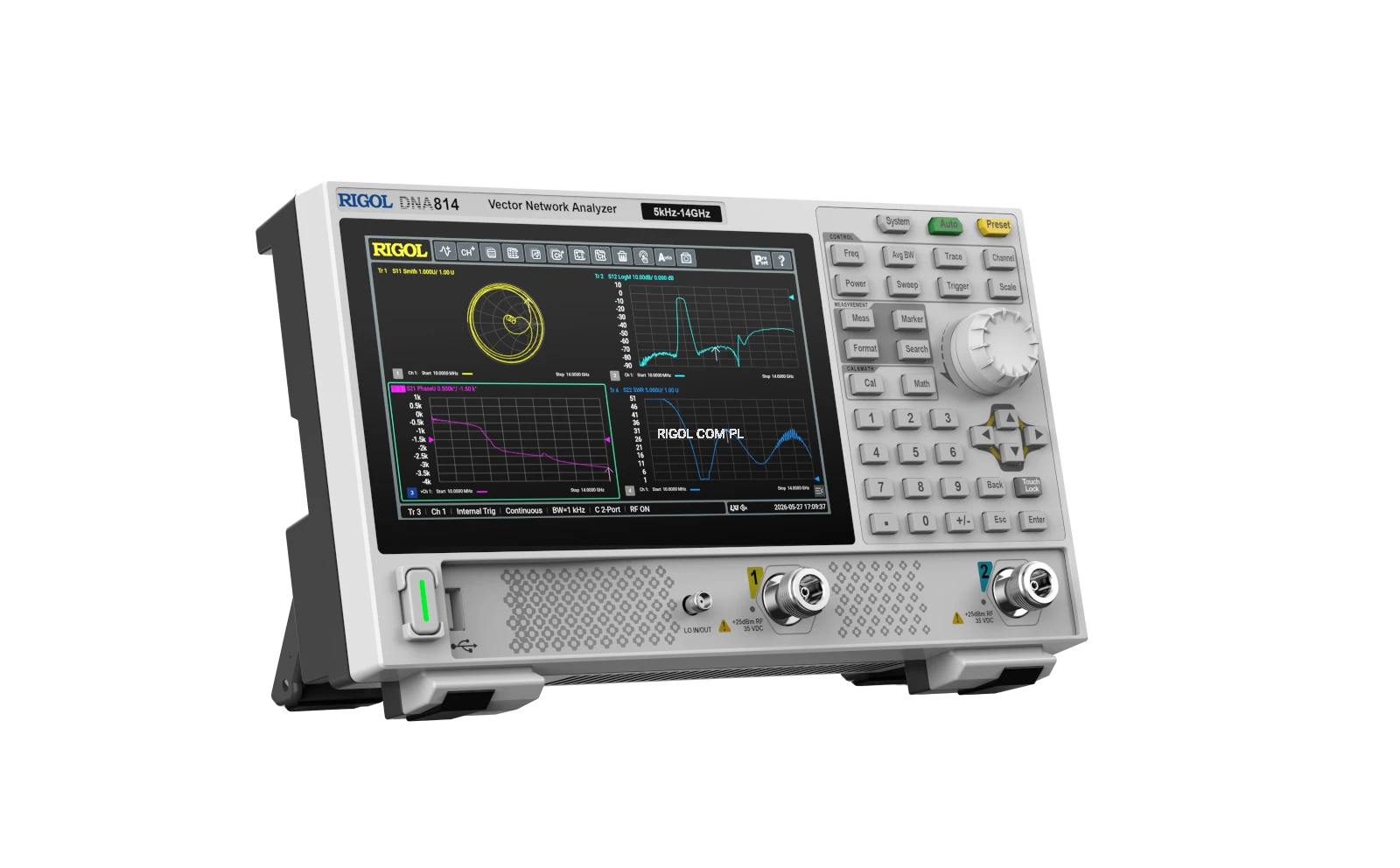

Wektorowy Analizator Sieci RIGOL DNA808 5 kHz~8 GHz

Przegląd produktu

Analizator sieci wektorowych serii DNA800 oferuje różne metody kalibracji, takie jak odpowiedź częstotliwościowa, jednoportowa, izolacja odpowiedzi, rozszerzona odpowiedź, pełna dwuportowa oraz kalibracja elektroniczna. Obsługuje formaty wyświetlania, w tym logarytmiczną amplitudę, liniową amplitudę, SWR, fazę, opóźnienie grupowe, wykres Smitha oraz wykres biegunowy. Zastosowanie interfejsów USB, LAN i HDMI pozwala na precyzyjny pomiar charakterystyk amplitudowo-częstotliwościowych, fazowo-częstotliwościowych oraz opóźnienia grupowego sieci mikrofalowych. Zachowując najwyższą jakość pod względem parametrów technicznych, wyglądu, wyświetlacza i interfejsu oprogramowania, seria DNA800 charakteryzuje się kompaktowymi rozmiarami, niewielką masą i niskim poziomem szumów, co zapewnia użytkownikom wyższy komfort użytkowania.

Kluczowe cechy

• Zakres częstotliwości: od 5 kHz do 8,5 GHz
• 2 porty
• Rozdzielczość częstotliwości 1 Hz
• Maks. moc wyjściowa 10 dBm
• Wysoki zakres dynamiczny 125 dB (typowo)
• Szum śladu: 0,005 dB
• IF BW: od 1 Hz do 3 MHz
• Kompatybilność z mechanicznym zestawem kalibracyjnym i elektronicznym zestawem kalibracyjnym Ecal, obsługującym różne typy kalibracji (SOLT, Response Short, Response Open, OSL, Enhanced Response 1 do 2, Response Through)
• Integracja parametrów S, impedancji, VSWR, TDA, osadzania/wyodrębniania elementów mocujących, testów antenowych itp.
• Ekran dotykowy HD 7'' 1024×600

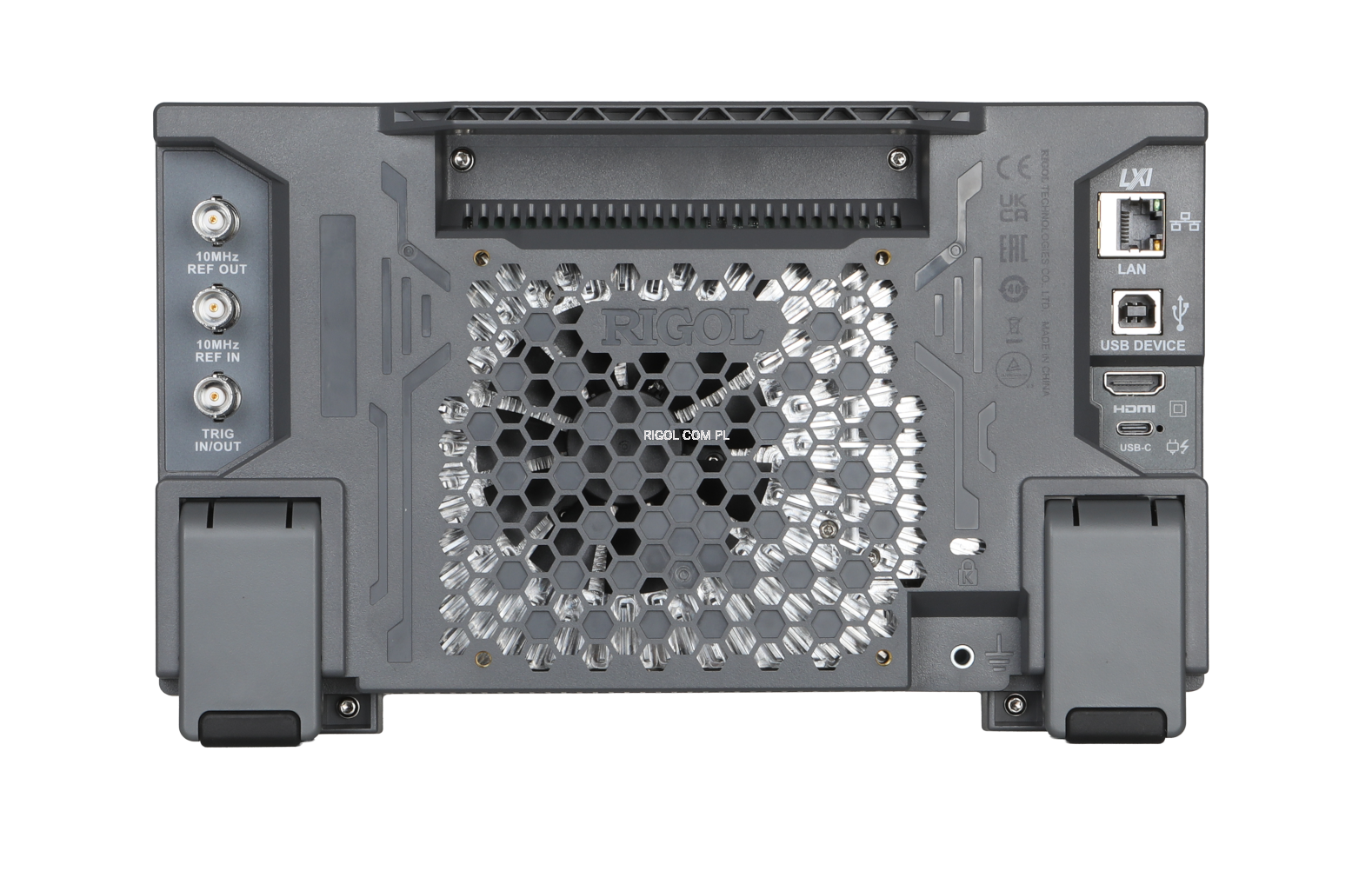

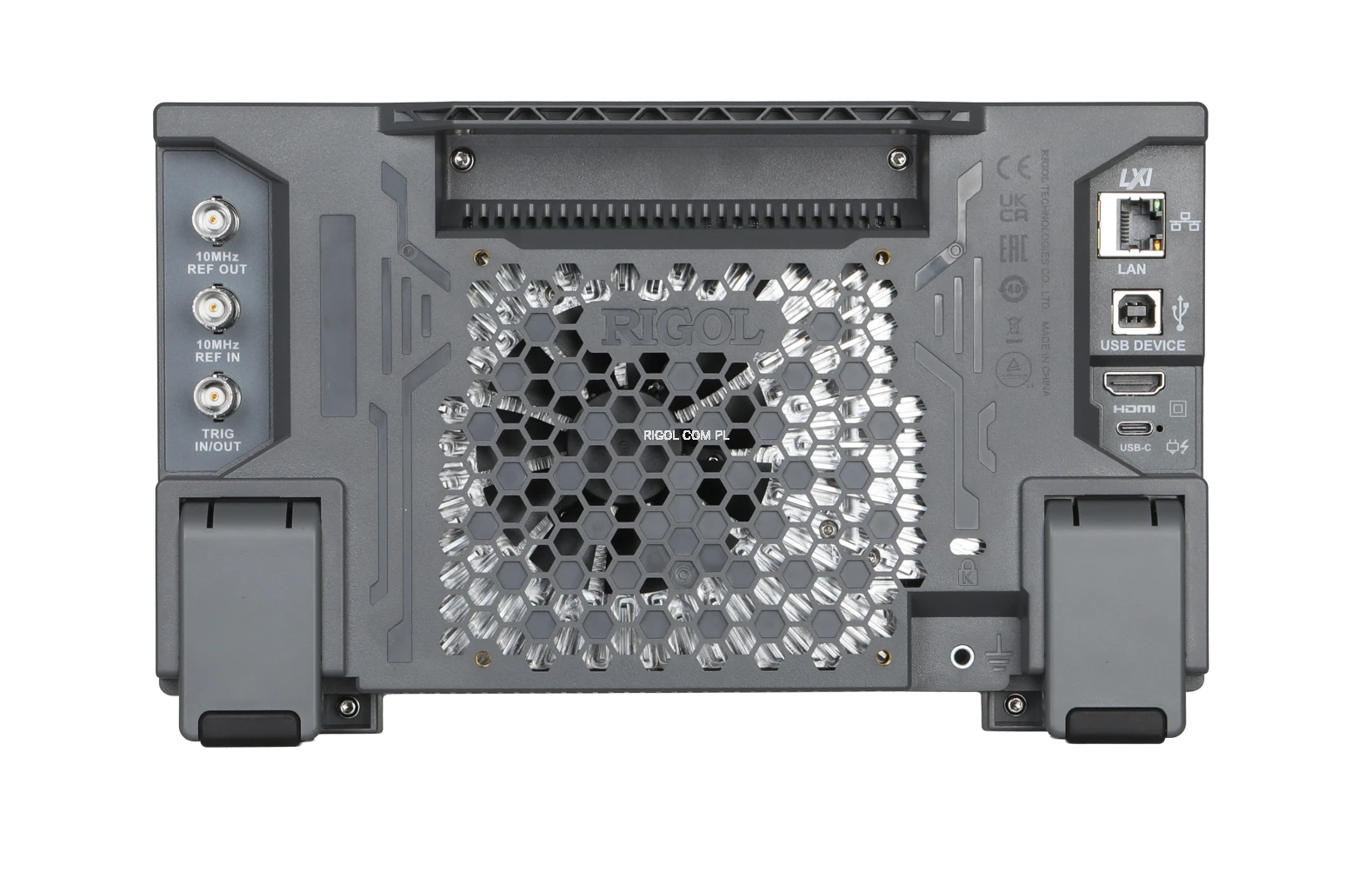

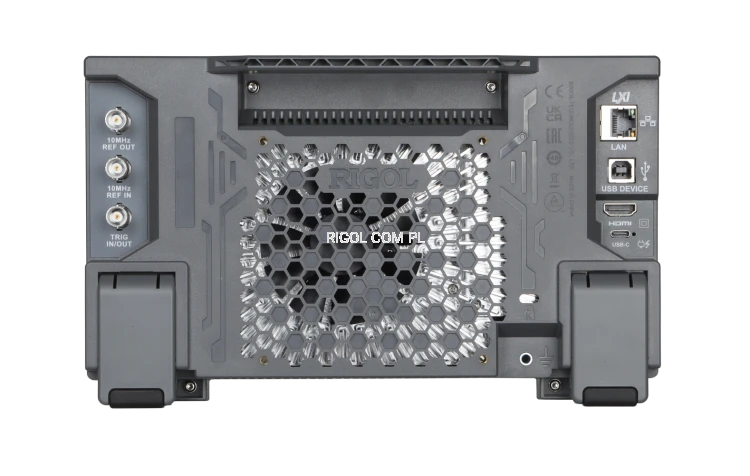

• Obsługuje interfejsy LAN, USB Device, USB Host, HDMI
• Obsługuje standardowe zestawy instrukcji SCPI
• Obsługuje sterowanie przez Internet do zdalnej obsługi
• Obsługuje zarówno obsługę za pomocą fizycznych klawiszy, jak i ekranu dotykowego, umożliwiając korzystanie z podłączonej zewnętrznie klawiatury i myszy do wprowadzania wartości
• System operacyjny: Linux
• Pamięć wewnętrzna: 32 GB
• Wymiary: 265,35 mm × 161,75 mm × 77,38 mm
• Waga: 1,9 kg

Porównanie modeli

Akcesoria podstawowe

1 x kabel zasilający
