TBPS01-TBWA2/20dB - zestaw sond bliskiego pola + wzmacniacz

Dostępność: dostępny

Wysyłka w: 24 godziny

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 2 023,35 zł

Cena regularna:

2023.35

Najniższa cena z 30 dni przed obniżką:

Cena netto: 1 645,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Producent:

Opis

KARTA KATALOGOWA

Przegląd produktu

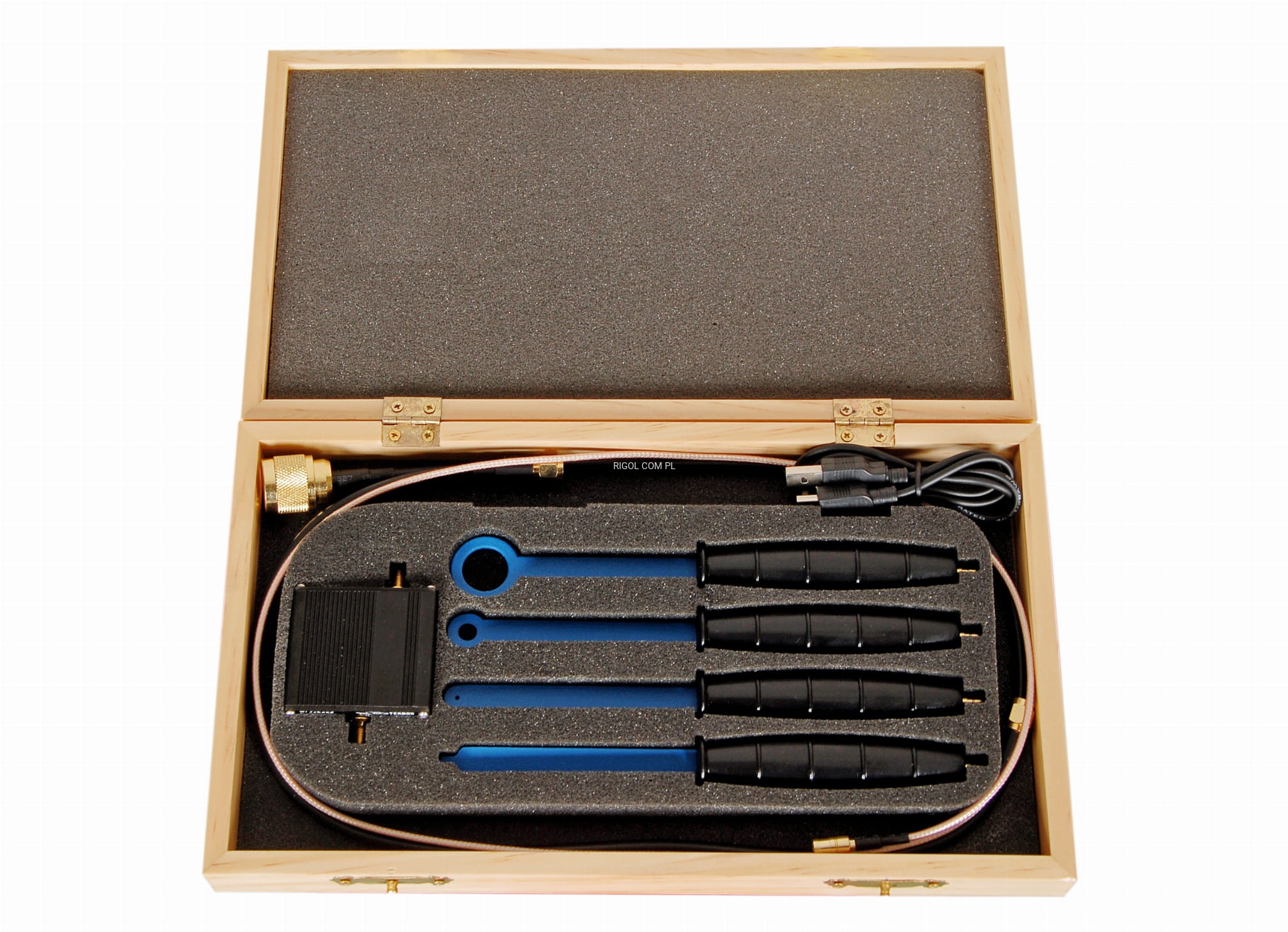

Zestaw sond EMC TekBox TBPS01-TBWA2/20dB składający się z sond H20, H10, H5, E5, wzmacniacza szerokopasmowego TBWA2/20dB, kabla 75cm SMB-SMA, kabla 75cm SMA-N, kabla USB, drewnianej walizki, wykresów pomiarowych.

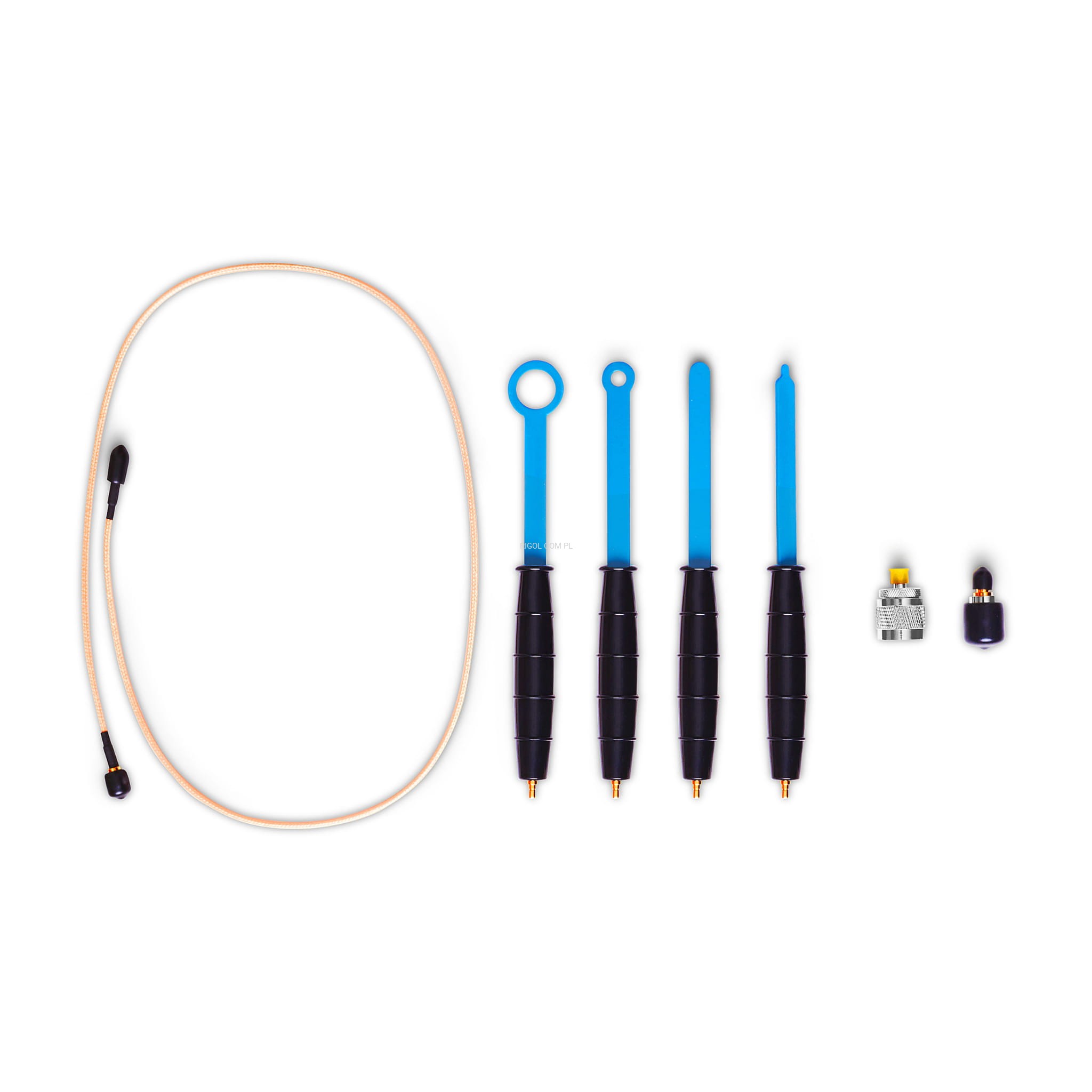

Sondy TBPS01 do pomiaru pola bliskiego H20, H10, H5 i E5 są sondami do pomiaru pola magnetycznego (H) i pola elektrycznego (E), przeznaczonymi do pomiarów promieniowania emisji EMC. Sondy te są stosowane do pomiarów pola bliskiego źródeł promieniowania elektromagnetycznego.
Służą one do lokalizacji i identyfikacji potencjalnych źródeł zakłóceń w obrębie elementów składowych zespołów elektronicznych.
Sondy działają podobnie jak anteny szerokopasmowe, odbierając promieniowanie z elementów, ścieżek PCB, otworów w obudowie lub szczelin oraz z innych części, które mogą emitować RF. Sondy są zazwyczaj podłączane do analizatora widma. Skanowanie sondy nad powierzchnią zespołu lub obudowy płytki drukowanej szybko identyfikuje miejsca, które emitują promieniowanie elektromagnetyczne. Poprzez zmianę na sondę o mniejszym rozmiarze, można jeszcze bardziej zawęzić miejsce emisji.
Dodatkowe zastosowania to testy odporności na promieniowanie radiowe, polegające na wprowadzeniu sygnału radiowego do sondy i wypromieniowaniu go na potencjalnie wrażliwe sekcje obwodu. .

Jeszcze jedną aplikacją jest bezinwazyjny pomiar elementów konstrukcyjnych RF, takich jak modulatory lub oscylatory. Częstotliwość, szumy fazowe i spektralne elementy mogą być mierzone w połączeniu z przedwzmacniaczem (do 6 GHz)o niskim poziomie szumów.
Wzmacniacz szerokopasmowy TBWA2/20db jest połączony między sondą EMC i analizatorem widma, aby zwiększyć zakres dynamiczny pomiarów.

Sposób użycia sond został przedstawiony na poniższych rysunkach:

Charakterystyka sond

TYP	DŁUGOŚĆ	ŚREDNICA PĘTLI	ROZMIAR KOŃCÓWKI
H20 H-Field	170 mm	20 mm	-
H10 H-Field	170 mm	10 mm	-
H5 H-Field	170 mm	5 mm	-
E5 E-Field	170 mm	-	5 mm

Kluczowe cechy

Zestaw w połączeniu z analizatorem widma może być wykorzystany do identyfikacji i kwalifikacji potencjalnych źródeł zakłóceń EM w obrębie bloków zespołów elektronicznych, a tym samym do wstępnej oceny kompatybilności elektromagnetycznej całego urządzenia.
Zestaw sond pozwala określić poziom promieniowania pola bliskiego (magnetycznego i elektrycznego) oraz pomiary porównawcze skuteczności ekranowania.
Za pomocą sond można "bezdotykowo" wykryć wady w komponentach.
Podając sygnał wysokiej częstotliwości RF do sond pomiarowych można generować pole zakłócające i badać odporność komponentów elektronicznych na te zakłócenia.
Sondy izolowane, z powłoką gumowaną, niewrażliwe na dotyk ręki.
Smukła konstrukcja zapewnia dobry dostęp do ciasno rozmieszczonych elementów.
Złącza SMB zapobiegają skręcaniu się przewodu sygnałowego.
Kompatybilny ze wszystkimi analizatorami widma firmy RIGOL.

Wejście: 50 Ohm, SMA
Wyjście: 50 Ohm, SMA
Nominalne napięcie zasilania: 4,5 - 5 V, typ. 110 mA, złącze Mini-USB-B
Maksymalne napięcie zasilania: 5,5 V
Maksymalna moc wejściowa: +10dBm
Punkt kompresji wyjścia 1dB @ 2GHz: +20dBm
3 Punkt przechwytywania sygnału wyjściowego rd przy 2GHz, Pin = 0dBm/tonę, Δf = 10MHz: +35dBm
Izolacja wsteczna S12, 0,1 ...6GHz: 23dB
Współczynnik szumów @ 2GHz: 4,5 ... 5 dB

Wzmocnienie:

1 MHz	10 MHz	100 MHz	500 MHz	1 GHz	2 GHz	3 GHz	4.5 GHz	6 GHz
14.8 dB	20.2 dB	20.2 dB	20 dB	19.8 dB	19 dB	17.6 dB	17.4 dB	15.4 dB

Pliki do pobrania:

TBPS01-TBWA2 Manual [EN]
