TBPS01-TBWA2/40dB - zestaw sond bliskiego pola + wzmacniacz

KARTA KATALOGOWA

Przegląd produktu

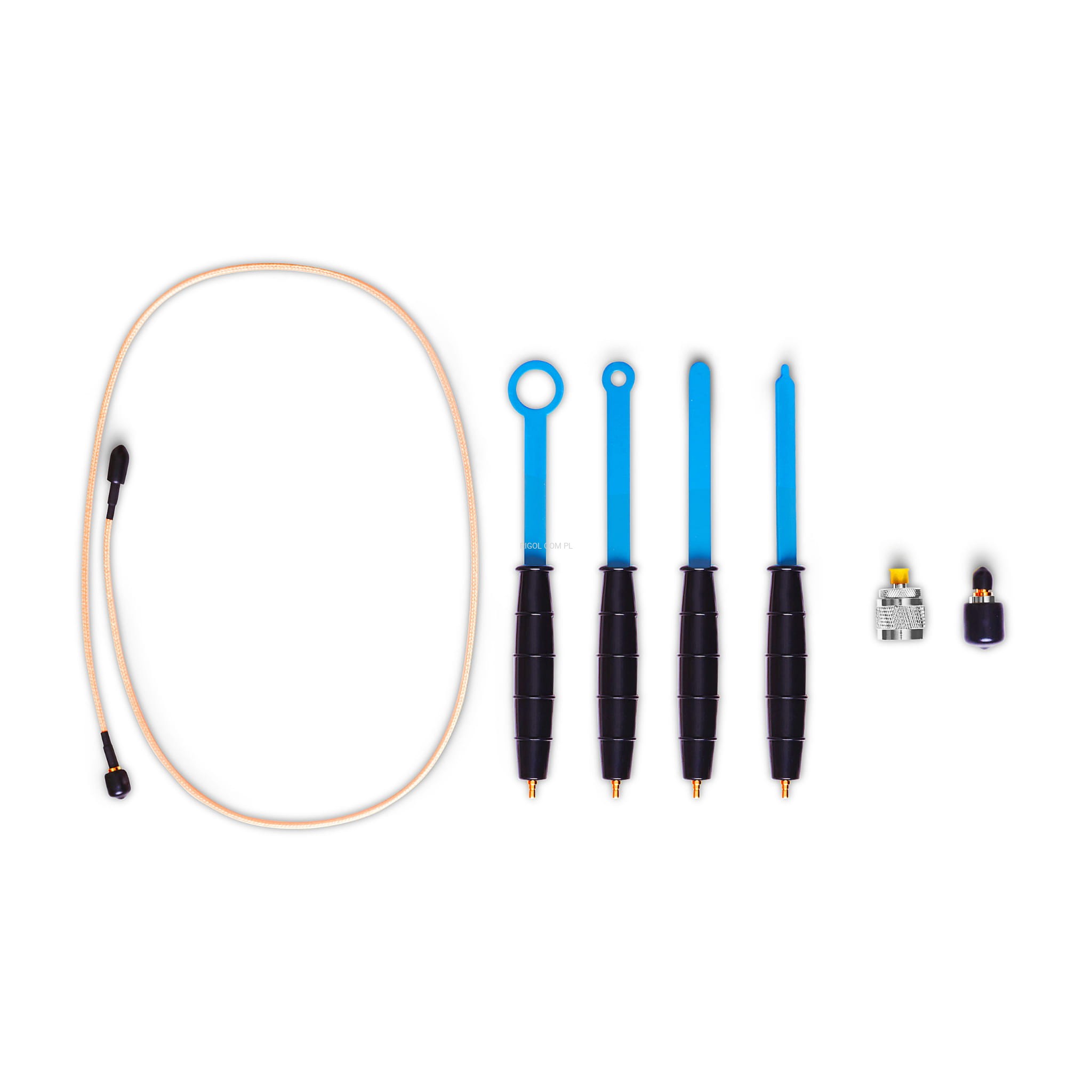

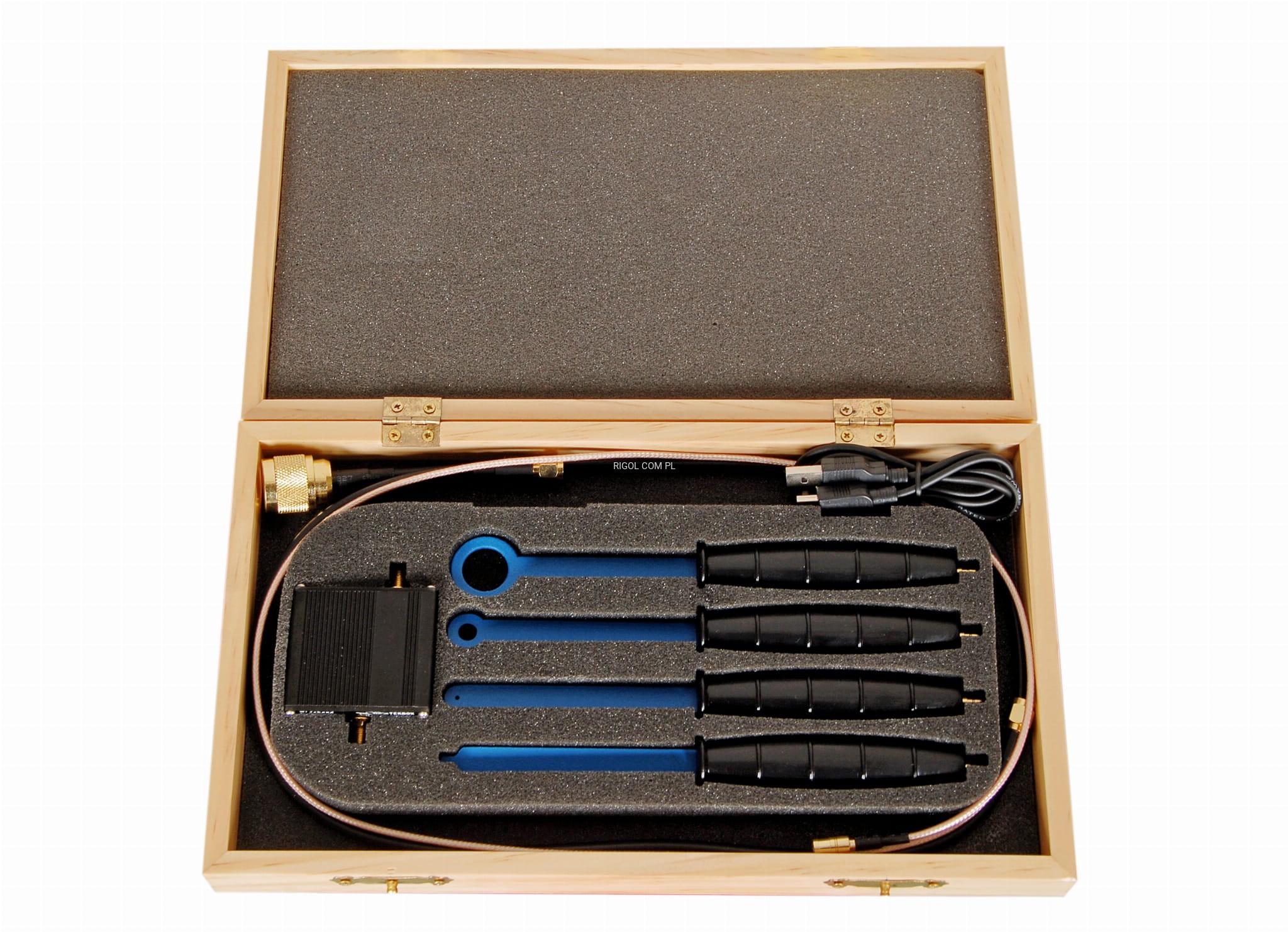

Zestaw sond EMC TekBox TBPS01-TBWA2/40dB składający się z sond H20, H10, H5, E5, wzmacniacza szerokopasmowego TBWA2/40dB, kabla 75cm SMB-SMA, kabla 75cm SMA-N, kabla USB, drewnianej walizki, wykresów pomiarowych.

Sondy TBPS01 do pomiaru pola bliskiego H20, H10, H5 i E5 są sondami do pomiaru pola magnetycznego (H) i pola elektrycznego (E), przeznaczonymi do pomiarów promieniowania emisji EMC. Sondy te są stosowane do pomiarów pola bliskiego źródeł promieniowania elektromagnetycznego.
Służą one do lokalizacji i identyfikacji potencjalnych źródeł zakłóceń w obrębie elementów składowych zespołów elektronicznych.
Sondy działają podobnie jak anteny szerokopasmowe, odbierając promieniowanie z elementów, ścieżek PCB, otworów w obudowie lub szczelin oraz z innych części, które mogą emitować RF. Sondy są zazwyczaj podłączane do analizatora widma. Skanowanie sondy nad powierzchnią zespołu lub obudowy płytki drukowanej szybko identyfikuje miejsca, które emitują promieniowanie elektromagnetyczne. Poprzez zmianę na sondę o mniejszym rozmiarze, można jeszcze bardziej zawęzić miejsce emisji.
Dodatkowe zastosowania to testy odporności na promieniowanie radiowe, polegające na wprowadzeniu sygnału radiowego do sondy i wypromieniowaniu go na potencjalnie wrażliwe sekcje obwodu. .

Jeszcze jedną aplikacją jest bezinwazyjny pomiar elementów konstrukcyjnych RF, takich jak modulatory lub oscylatory. Częstotliwość, szumy fazowe i spektralne elementy mogą być mierzone w połączeniu z przedwzmacniaczem (do 6 GHz)o niskim poziomie szumów.

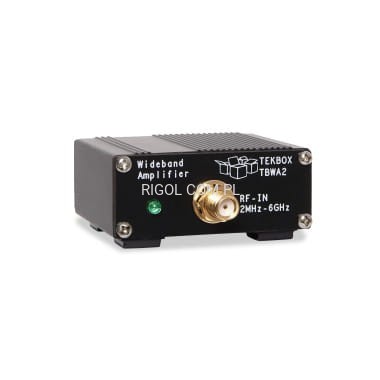

Wzmacniacz szerokopasmowy  TBWA2/40db jest  połączony między sondą EMC i analizatorem widma, aby zwiększyć zakres dynamiczny pomiarów.

Sposób użycia sond został przedstawiony na poniższych rysunkach:

Charakterystyka sond

Kluczowe cechy

• Zestaw w połączeniu z analizatorem widma może być wykorzystany do identyfikacji i kwalifikacji potencjalnych źródeł zakłóceń EM w obrębie bloków zespołów elektronicznych, a tym samym do wstępnej oceny kompatybilności elektromagnetycznej całego urządzenia.
• Zestaw sond pozwala określić poziom promieniowania pola bliskiego (magnetycznego i elektrycznego) oraz pomiary porównawcze skuteczności ekranowania.
• Za pomocą sond można "bezdotykowo" wykryć wady w komponentach.
• Podając sygnał wysokiej częstotliwości RF do sond pomiarowych można generować pole zakłócające i badać odporność komponentów elektronicznych na te zakłócenia.
• Sondy izolowane, z powłoką gumowaną, niewrażliwe na dotyk ręki.
• Smukła konstrukcja zapewnia dobry dostęp do ciasno rozmieszczonych elementów.
• Złącza SMB zapobiegają skręcaniu się przewodu sygnałowego.
• Kompatybilny ze wszystkimi analizatorami widma firmy RIGOL.

• Wejście: 50 Ohm, SMA
• Wyjście: 50 Ohm, SMA
• Nominalne napięcie zasilania: 4,5 - 5 V, typ. 210 mA, złącze Mini-USB-B
• Maksymalne napięcie zasilania: 5,5V
• Maksymalna moc wejściowa: -10dBm
• Punkt kompresji wyjścia 1dB @ 2GHz: +20dBm
• Izolacja wsteczna S12, 0,1 ...6GHz: 40dB
• Współczynnik szumów @ 2GHz: 5 dB

Wzmocnienie:
