TBST- namioty ekranujące do badań EMC

Karta katalogowa TBST 120 × 60 i 86 × 48Karta katalogowa TBST 200 × 100 × 100Karta katalogowa TBST 100 × 100 × 200

Przegląd produktu

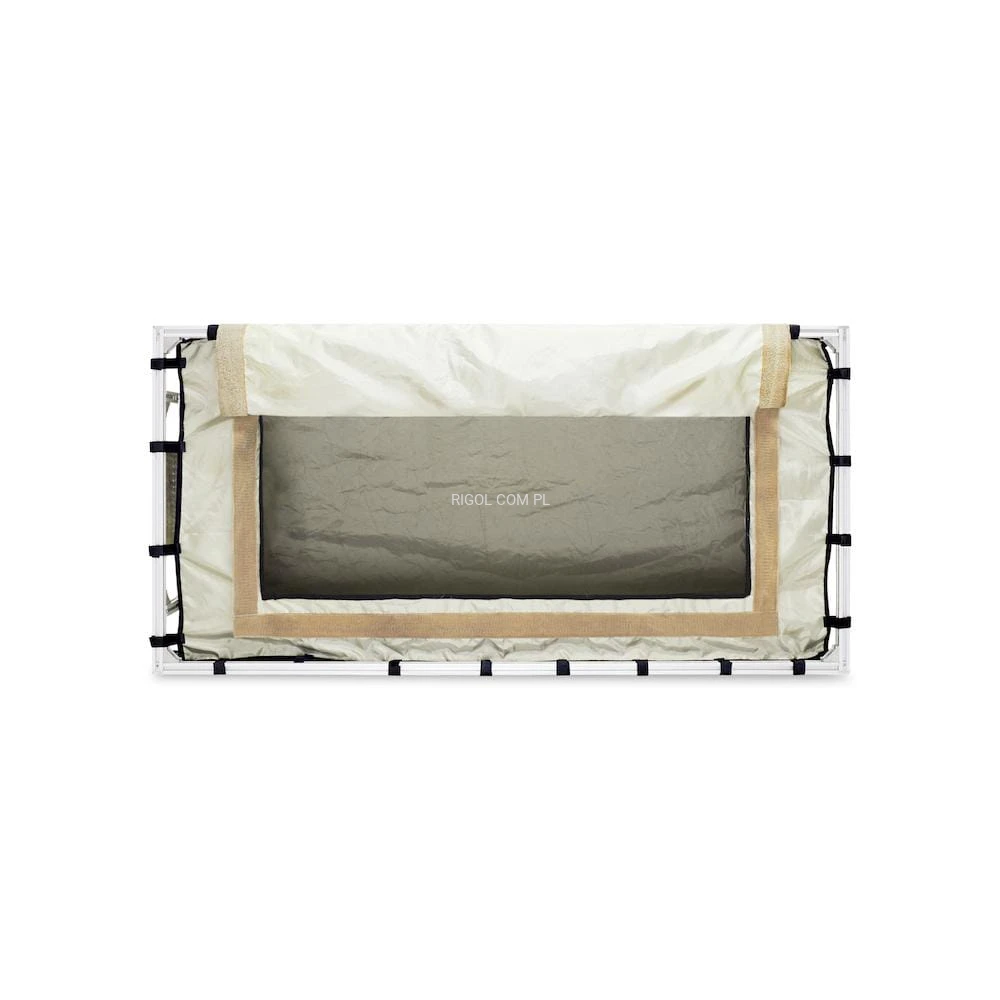

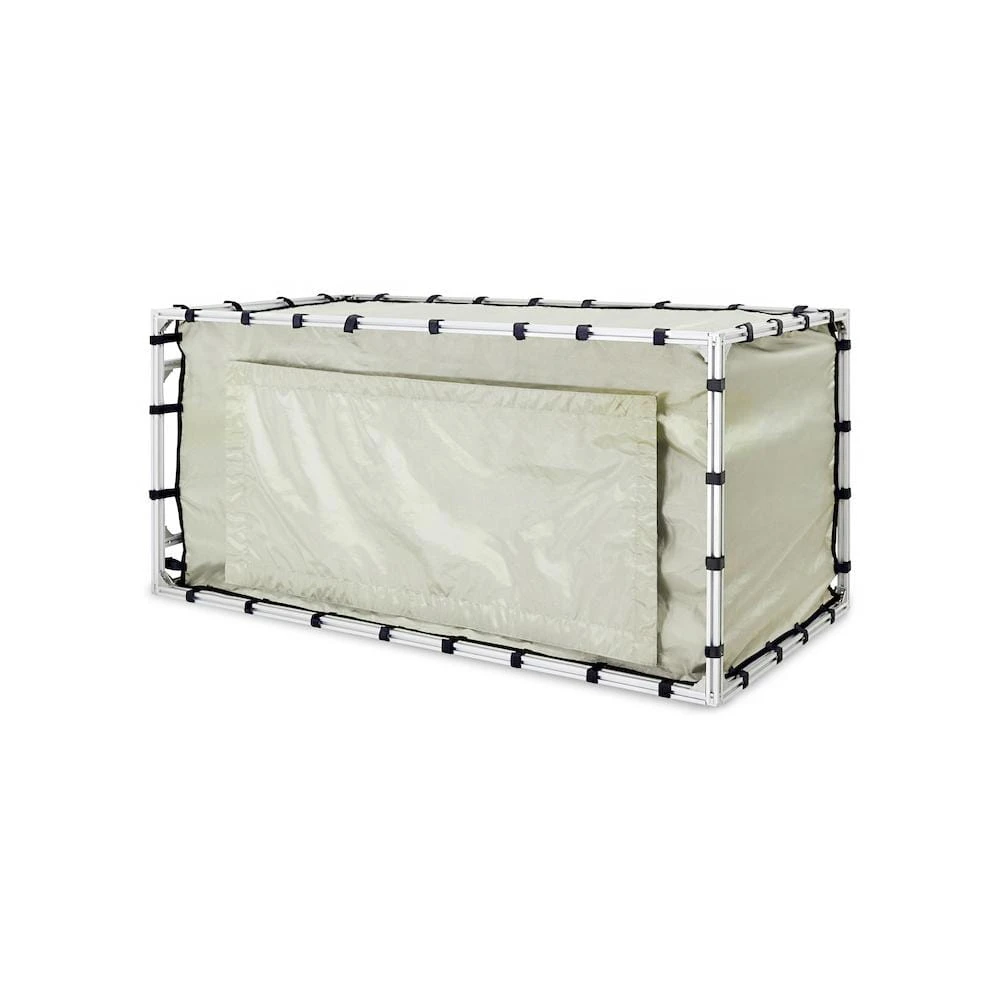

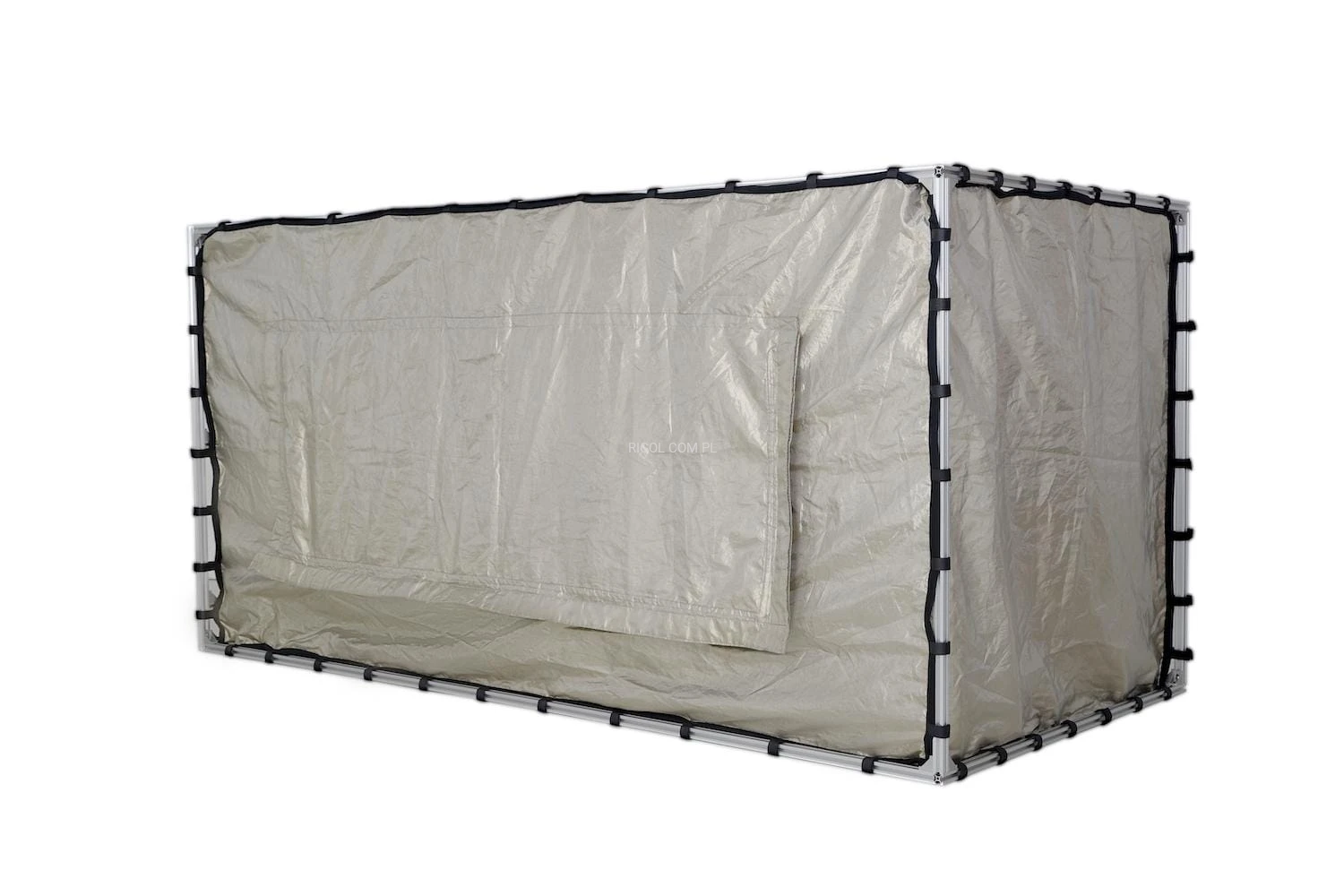

Namioty ekranujące Tekbox TBST zostały zaprojektowane w celu ochrony zestawu pomiarowego EMC przed hałasem otoczenia, który może wpływać na pomiar. Namioty TBST składają się ze sztywnej aluminiowej ramy z podwójną warstwą przewodzącego ekranu, z otworem na najdłuższym boku do umieszczenia sprzętu.

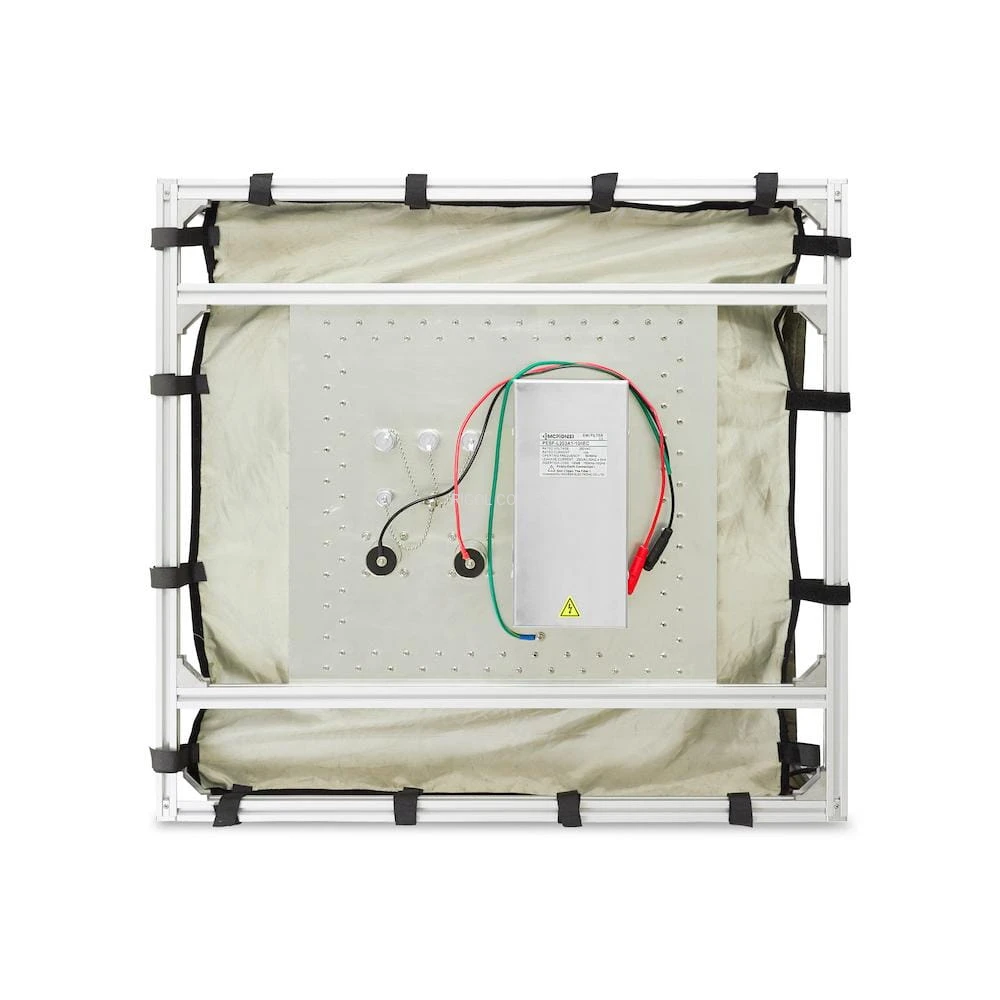

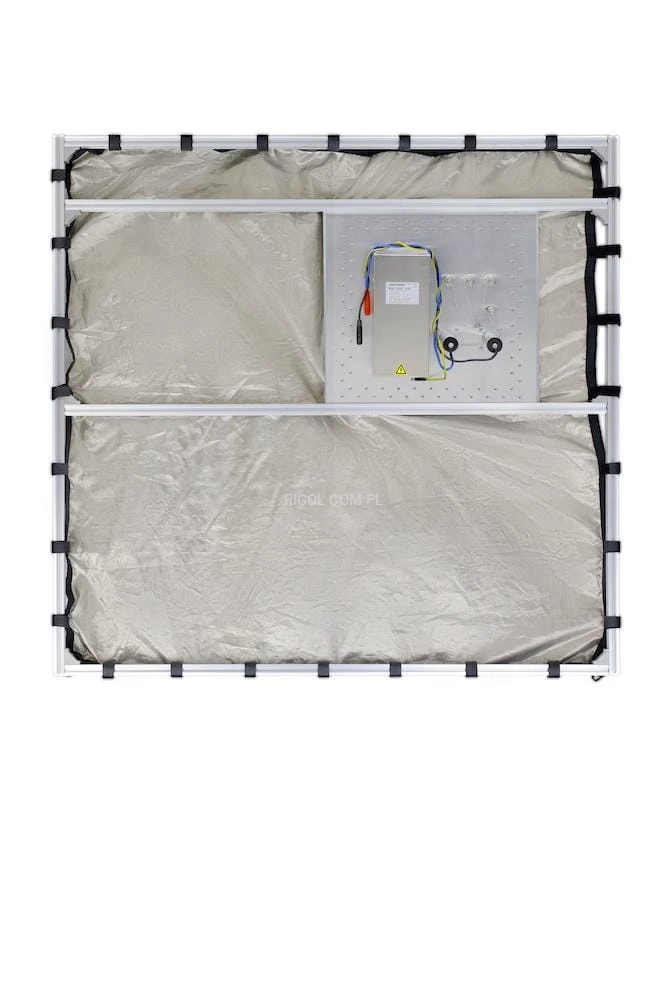

Namioty ekranujące składają się z dwóch warstw tkanin przewodzących. Są one podtrzymywane przez sztywne profile aluminiowe. Panel filtrujący z boku zapewnia filtr sieciowy 240 V/10 A (opcjonalny w przypadku mniejszego namiotu), dwa filtry uniwersalne 240 V/10 A AC/DC oraz cztery adaptery przejściowe z gwintowanymi nakrętkami. Otwór dostępowy jest uszczelniony przewodzącą taśmą rzepową.

Namioty są dostępne w trzech rozmiarach: 200 cm, 124 cm i 86 cm, przy czym wariant 86 cm zapewnia miejsce dla większości komór Tekbox TEM, takich jak TBCT0/1/2 TEM i wszystkich Tekbox LISN. Warianty 200 cm i 124 cm są odpowiednie dla wszystkich urządzeń Tekbox EMC dzięki ich większym rozmiarom.

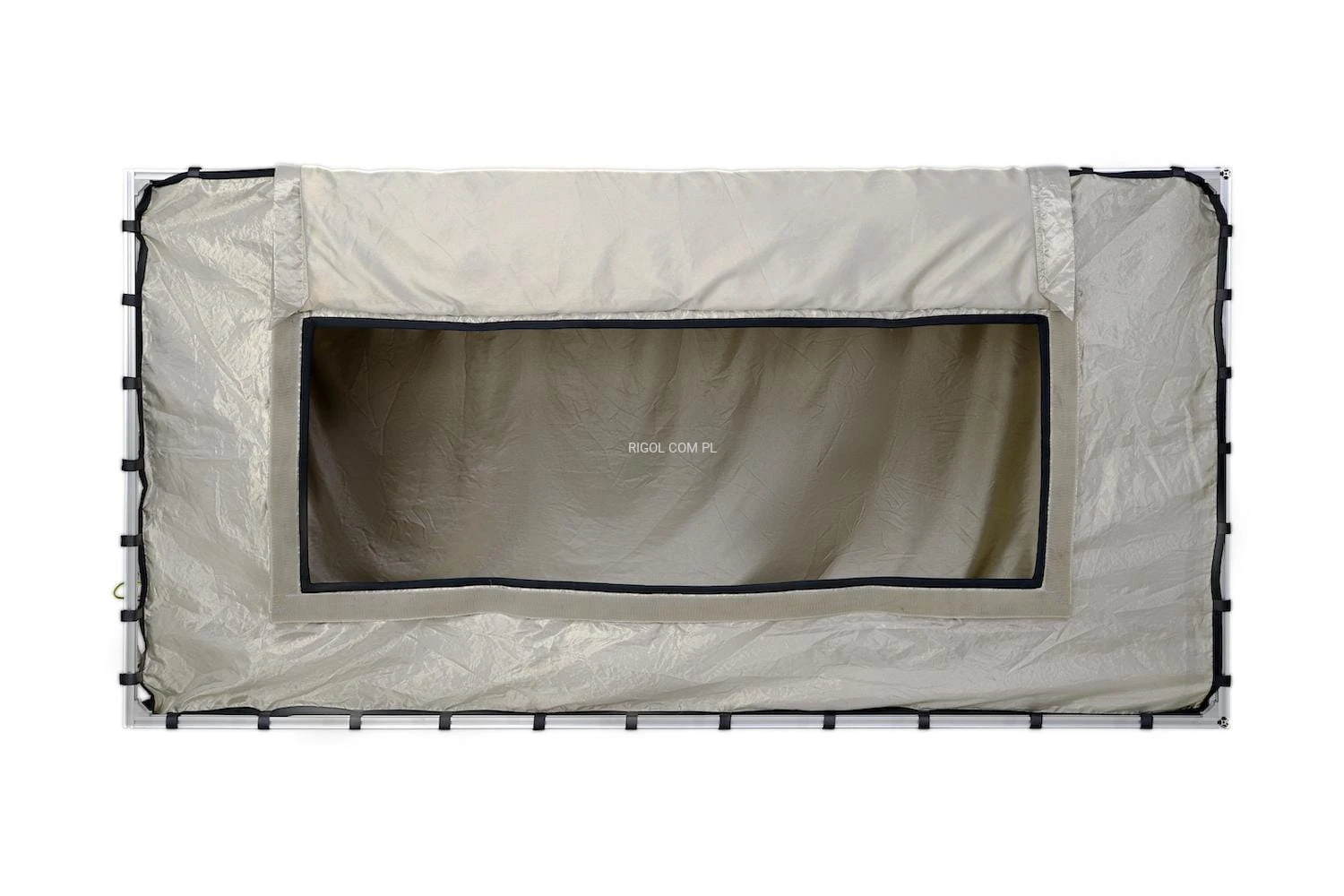

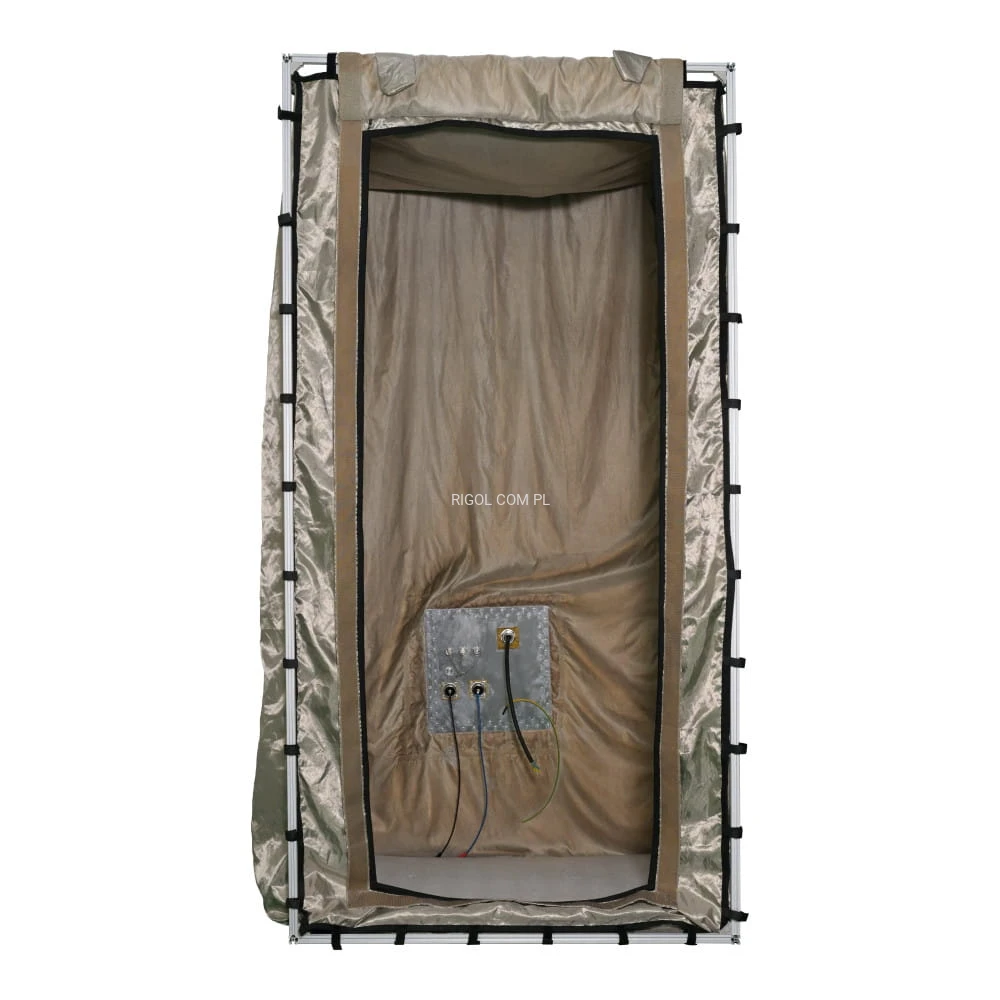

Z boku namiotu znajduje się filtr sieciowy (opcjonalny dla wariantu 86 cm), dwa filtry AC/DC i cztery połączenia koncentryczne. Otwór namiotu jest uszczelniony przewodzącym rzepem.

Szukasz tańszego rozwiązania, w którym sztywna rama nie jest wymagana? W takim razie spójrz na torby ekranujące Tekbox.

Porównanie produktów

Kluczowe cechy

TBST-120/60/60/2-B; -86/49/45/1-B; -86/49/45/2-B

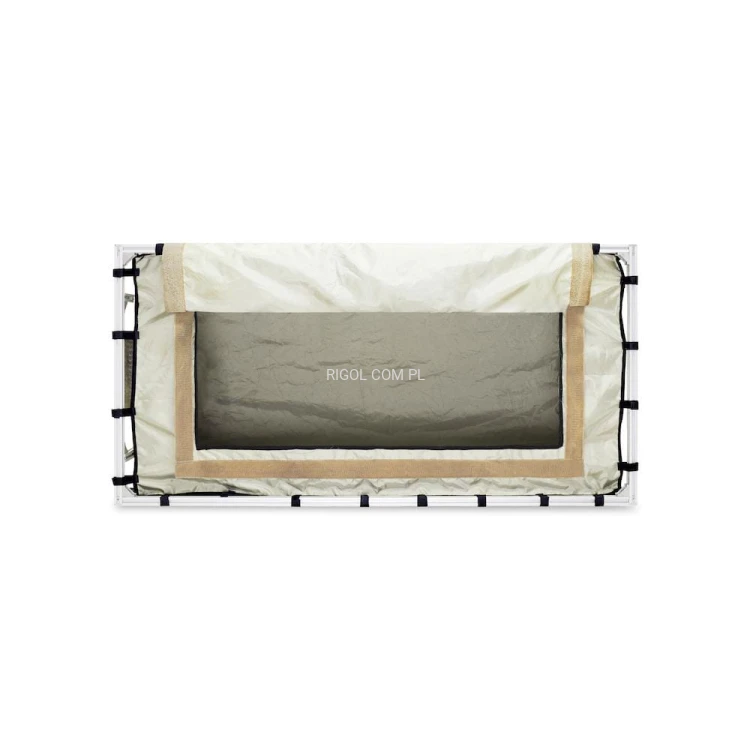

• Wymiary zewnętrzne: 124 cm × 64 cm × 60 cm (86 cm × 48 cm × 48 cm)
• Wymiary otworu: 85 cm × 35 cm (40 cm × 22 cm)
• Rama: wytłaczane profile aluminiowe 20 mm × 20 mm
• Ekranowanie: 2 warstwy tkanin przewodzących
• Uszczelnienie: przewodząca taśma rzepowa
• Zawieszenie: Paski na rzepy
• Panel filtrów:
  • 1 × filtr 240 V/10 A AC; gniazdo IEC (opcjonalnie dla mniejszego namiotu)
  • 2 × filtr 240 V/10 A DC; kable z żeńskimi złączami bananowymi
  • 3 × żeńskie złącze przelotowe N z zakrętkami
  • 1 × żeńskie złącze przelotowe BNC
• Wewnętrzne gniazdo AC: kabel typu pigtail z odłączanym żeńskim złączem Schuko
• Tłumienie: do 50 dB w zakresie od 10 MHz do 6 GHz
• Waga: 10,8 kg

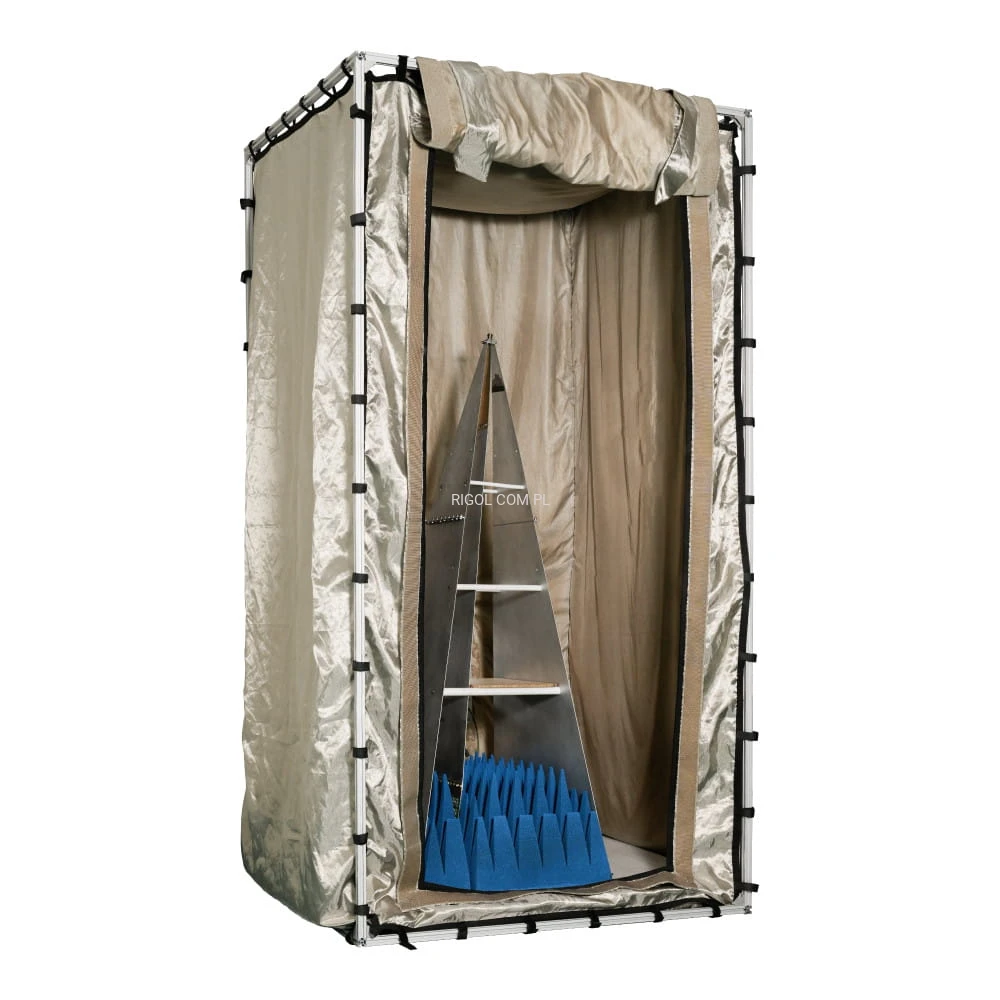

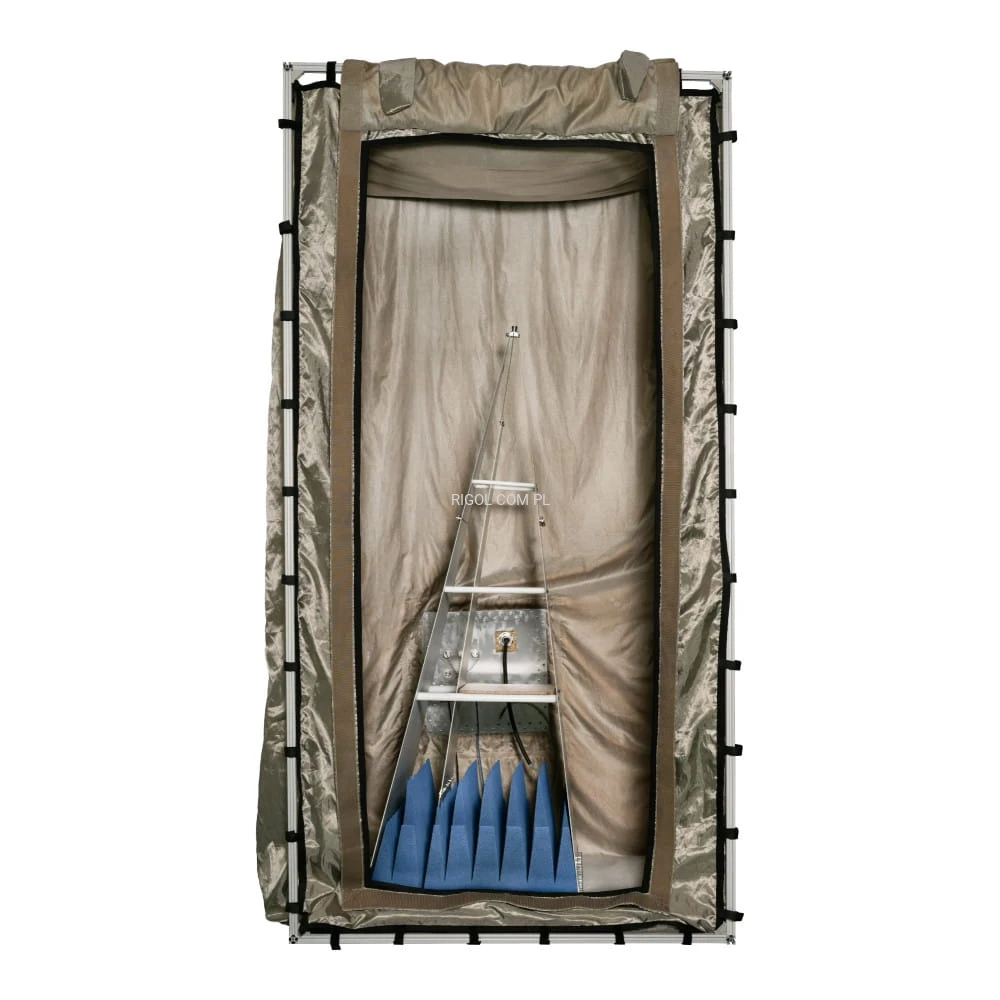

TBST-200/100/100; TBST100/100/200

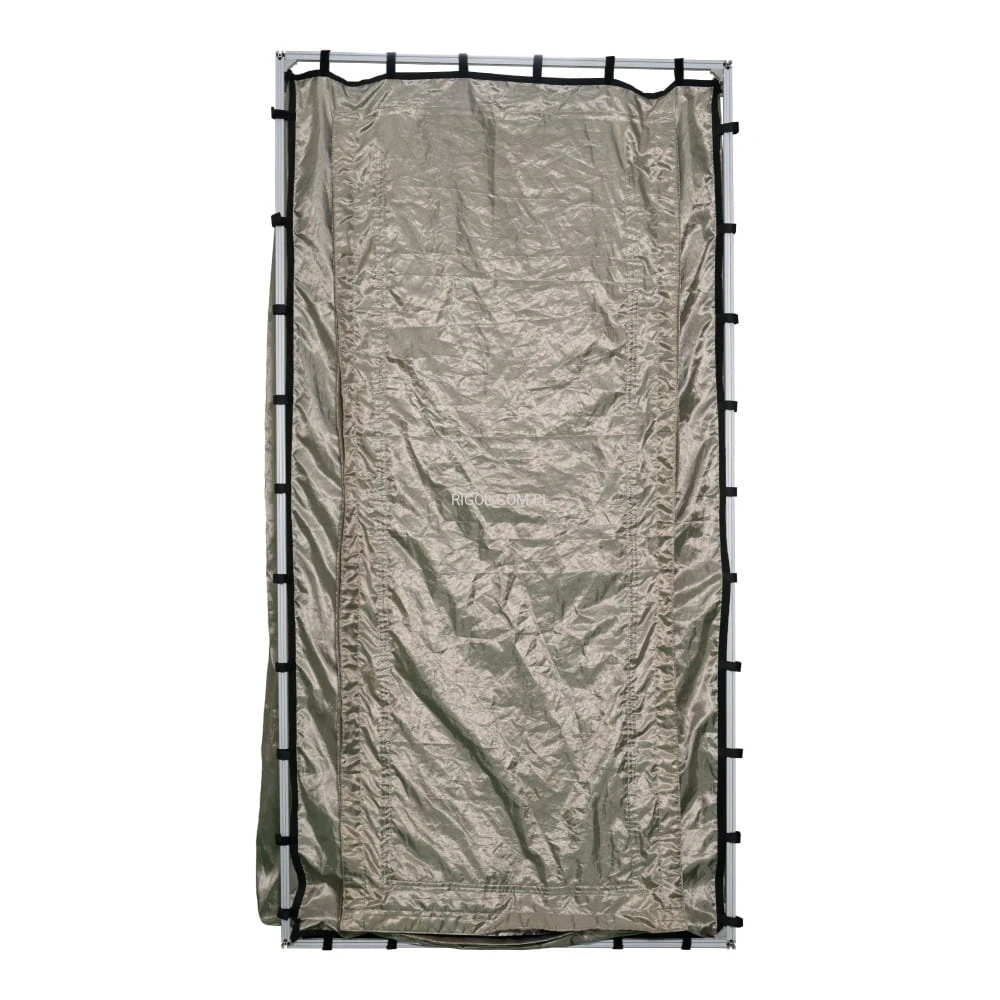

• Wymiary zewnętrzne: 204 cm × 104 cm × 100 cm (104 cm × 101 cm × 204 cm)
• Wymiary otworu: 130 cm × 46 cm (65 cm × 180 cm)
• Rama: wytłaczane profile aluminiowe 20 mm × 20 mm
• Ekranowanie: 2 warstwy tkanin przewodzących
• Zawieszenie: Paski na rzepy
• Panel filtrów:
• 1 × filtr 240 V/10 A AC; gniazdo C19
• 2 × filtry 240 V /10 A AC/DC, dołączone kable ze złączami bananowymi
• 3 × koncentryczne złącza przelotowe N-żeńskie z zakrętkami
• 1 × BNC - żeńskie koncentryczne złącze przelotowe z zakrętkami
• Wewnętrzne gniazdo AC: kabel typu pigtail z odłączanym żeńskim złączem Schuko + specyficzne dla danego kraju kable AC ze złączem C13
• Tłumienie: ~50 dB w zakresie od 10 MHz do 6 GHz, patrz rozdział 3
• Waga: 17 kg + 3 kg (opakowanie)

Zastosowanie

• TBST-86/49/45/1-B i TBST-86/49/45/2-B pasują do komór TEM: TBCT0/TBCT1/TBCT2 i wszystkich Tekbox LISN.
• TBST-200/100/100 i TBST-120/60/60/2-B pasują do wszystkich do komór TEM.
