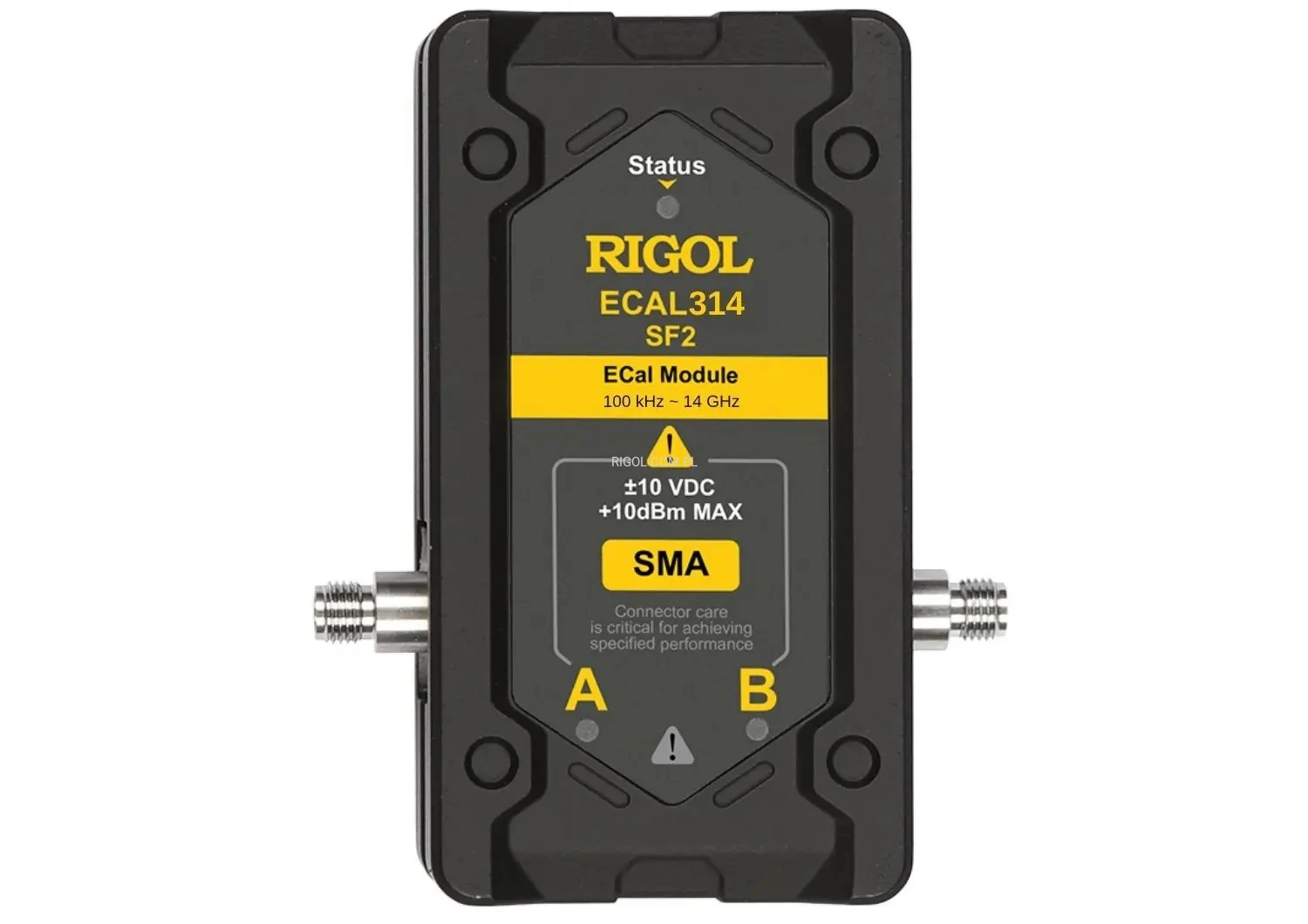

Kalibrator elektroniczny Rigol ECAL314-SF2

Zakres częstotliwości: 100 kHz do 14 GHz, Obsługiwana liczba portów: 2, Złącza Typ SMA (żeńskie), Zasilanie: USB 2.0

Przejdź do pełnego opisu

11 869,50 zł

Ilość

szt.

Dostępność:

dostępny

Dostawa darmowa - Kurier DHL

Czas wysyłki: 30 Dni

Opis

Przegląd serii

Elektroniczne moduły kalibracyjne (ECal) zapewniają łatwiejszą obsługę, wyższą wydajność i większą niezawodność niż kalibracja mechaniczna. Kalibrację wykonuje się przy mniejszej liczbie podłączeń, co znacznie zmniejsza ryzyko błędu ludzkiego oraz strat w kablach wynikających z wielokrotnej wymiany elementów. Dokładność kalibracji pozostaje taka sama. Moduł ECal obsługuje wiele typów złączy i pokrywa większość zastosowań zestawów mechanicznych, zwłaszcza w testach wysokiej częstotliwości lub wieloportowych. Moduł ECal pozwala uniknąć niestabilności wprowadzanej przez wielokrotne podłączanie i znacząco poprawia efektywność kalibracji oraz niezawodność testów.

Kluczowe cechy

Zakres częstotliwości: 100 kHz do 14 GHz
Maksymalna moc na porcie: +10 dBm
Moc wejściowa kalibracji: maks. -5 dBm
Maksymalne chronione napięcie DC: ±10 VDC dla (sprzężonych AC)
Obsługiwana liczba portów: 2
Złącza Typ SMA (żeńskie)
Zasilanie: USB 2.0

Porównanie modeli

Model	Zakres częstotliwości	Liczba portów	Opis
ECAL304-NF2	100 kHz ~ 4,5 GHz	2	Typ N (żeńskie) 50 Ω
ECAL309-NF2	100 kHz ~ 9 GHz	2	Typ N (żeńskie) 50 Ω
ECAL314-NF2	100 kHz ~ 14 GHz	2	Typ N (żeńskie) 50 Ω
ECAL304-SF2	100 kHz ~ 4,5 GHz	2	Typ SMA (żeńskie)
ECAL309-SF2	100 kHz ~ 9 GHz	2	Typ SMA (żeńskie)
ECAL314-SF2	100 kHz ~ 14 GHz	2	Typ SMA (żeńskie)

Zakres częstotliwości	100 kHz ~ 10 MHz	10 MHz ~ 4,5 GHz	4,5 GHz ~ 9 GHz	9 GHz ~ 14 GHz
Kierunkowość [dB]	40	38	36	36
Dopasowanie źródła [dB]	30	30	28	28
Dopasowanie obciążenia [dB]	35	32	30	28
Śledzenie odbicia [dB]	0,13	0,18	0,25	0,25
Śledzenie transmisji [dB]	0,15	0,2	0,22	0,3
