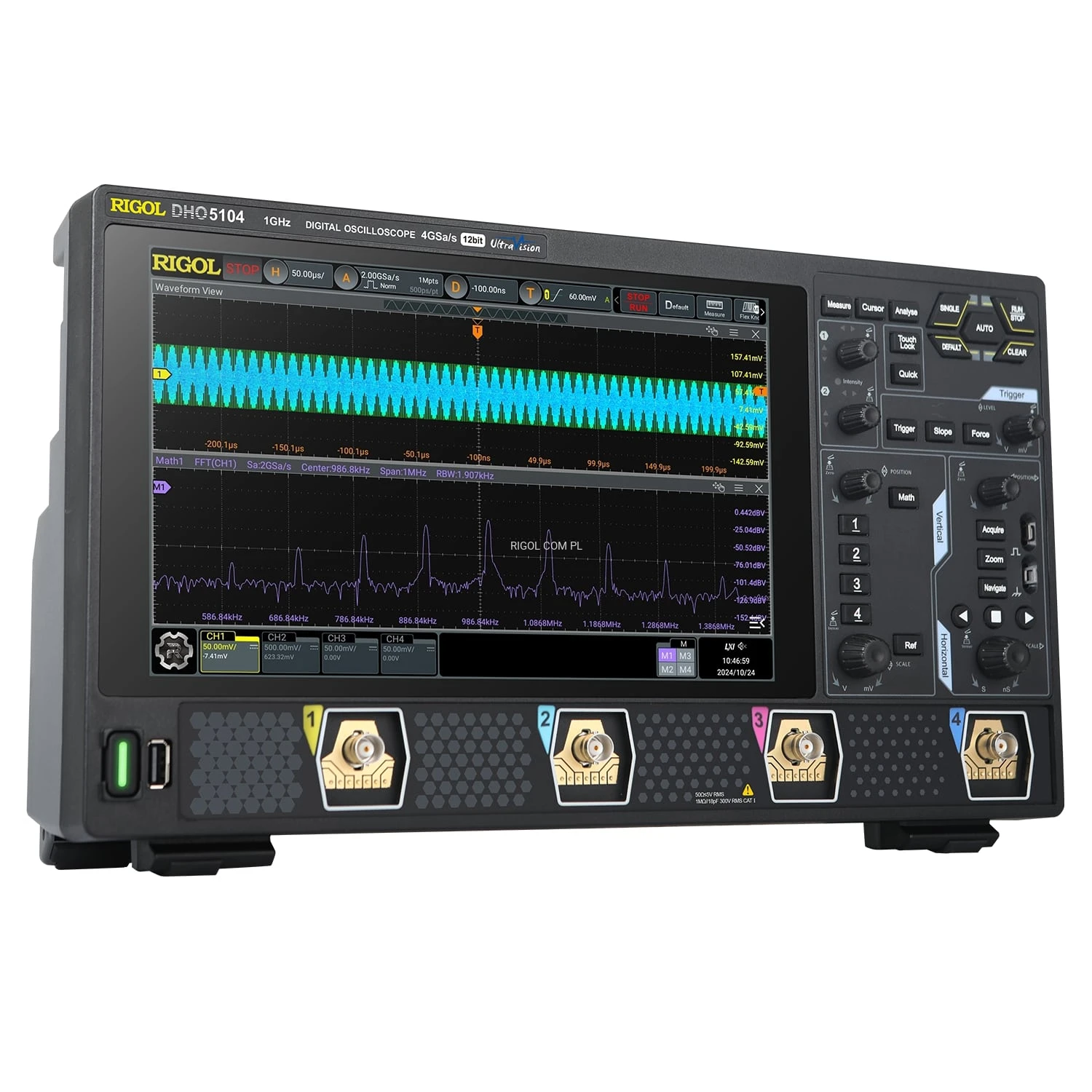

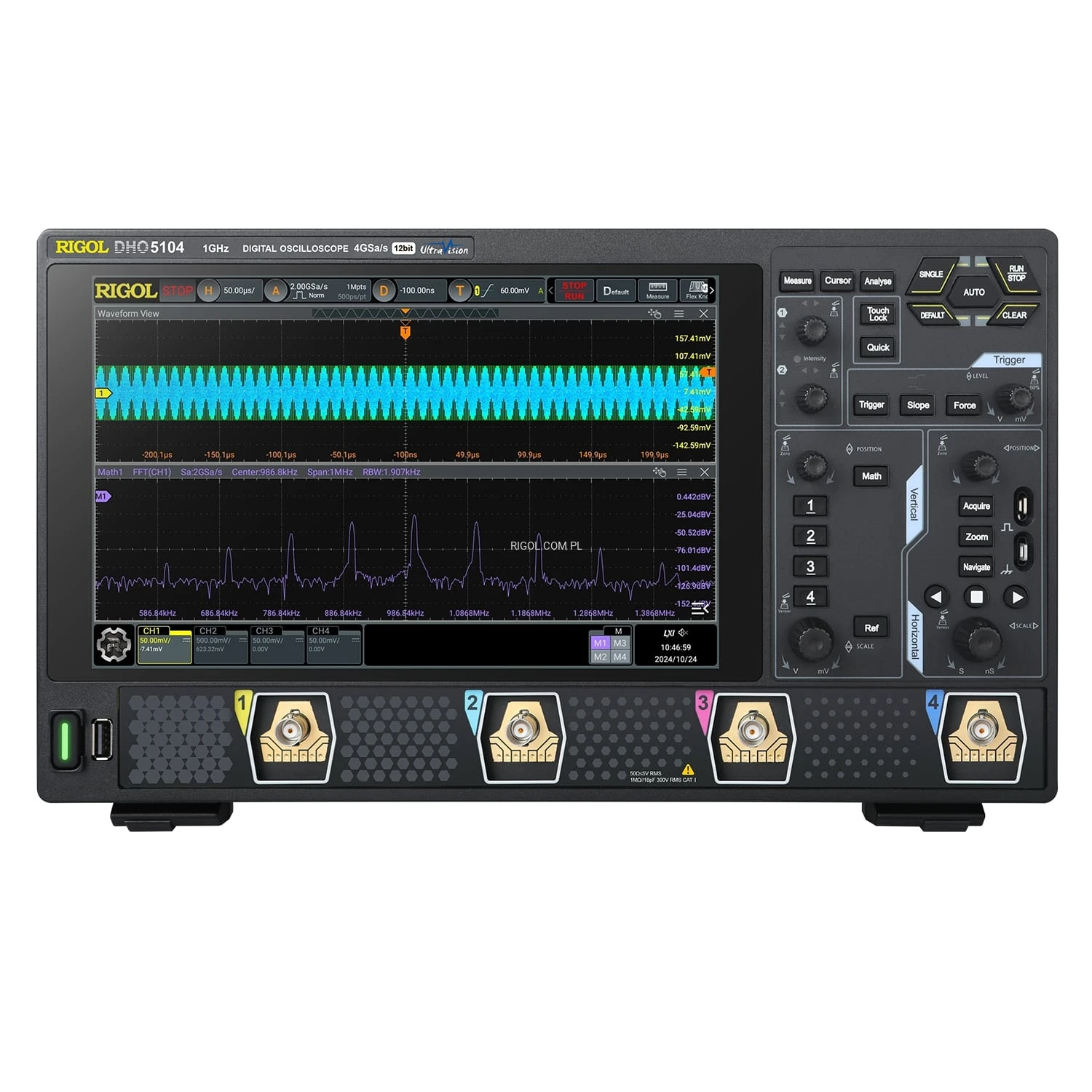

12-bit Oscyloskop RIGOL DHO5104 4CH 1GHz 4 GSa/s seria DHO5000

Przegląd produktu

Seria MHO/DHO5000 to 4-kanałowe, 6-kanałowe i 8-kanałowe oscyloskopy cyfrowe o wysokiej rozdzielczości, zaprojektowane z myślą o szerokim rynku oscyloskopów cyfrowych głównego nurtu, aby sprostać wymaganiom projektowym, debugowania i testowania. Został on opracowany w oparciu o nową platformę techniczną Centaurus firmy RIGOL. Szybkość rejestracji przebiegów na poziomie 1 000 000 wfms/s (w trybie szybkiego nagrywania), głębokość pamięci 500 Mpts, 12-bitowa rozdzielczość, doskonały poziom szumów i dokładność pomiarów pionowych mogą sprostać wymaganiom testowym w zakresie wyższej dokładności. Seria MHO5000 obsługuje 16 kanałów cyfrowych. Seria oscyloskopów cyfrowych MHO/DHO5000 obejmuje wiele modeli, obsługujących AFG, cyfrową analizę sygnału, wykres Bode i inne funkcje. Oscyloskop z serii MHO5000/DHO5000 jest zasilany z akumulatora, wygodny w obsłudze i sterowaniu, odpowiedni do różnych złożonych scenariuszy testowych.

- 1 GHz

- Do 4 GSa/s

- Maks. 500 Mpts

- ekran dotykowy 10.1" (1280x800)

  Karta katalogowa

Kluczowe cechy

• 12-bitowa rozdzielczość dla wszystkich serii *(Do 16-bitów w trybie wysokiej rozdzielczości)
• Oparty na nowej, opracowanej przez firmę RIGOL platformie technicznej Centaurus
• Maks. Szerokość pasma analogowego: 1 GHz
• 4/6/8 kanałów analogowych i 1 kanał wyzwalania zewnętrznego
• Modele MHO: 16 kanałów cyfrowych (standard) *(konieczność dokupienia sondy logicznej PLA3204)
• Częstotliwość próbkowania w czasie rzeczywistym: do 4 GSa/s
• Maks. głębokość pamięci: 500 Mpts
• Czułość pionowa do 100 μV/div
• Maksymalna szybkość rejestracji przebiegów 1 000 000 wfms/s w trybie szybkiego nagrywania
• Arbitrary Waveform/Function Generator (AFG) *(AFG jest dostępny tylko dla modeli MHO5054 i MHO5104), analiza mocy, histogram i analiza sygnału cyfrowego *(Analiza sygnału cyfrowego jest dostępna tylko dla serii MHO), wykres Bode'a *(dostępny tylko dla modeli MHO5054 i MHO5104) oraz dekodowanie protokołów.
• Funkcja wyszukiwania i nawigacji pomaga użytkownikom szybko wyszukać sygnały z wyjątkami i dokładnie je zlokalizować.
• 256-poziomowy wyświetlacz stopniowania intensywności z cyfrową technologią fluorescencji w czasie rzeczywistym
• 10,1-calowy ekran dotykowy o wysokiej rozdzielczości 1280*800
• Zupełnie nowe pokrętło Flex zapewnia przyjazną obsługę
• Standardowa konfiguracja interfejsów USB Device, USB Host, LAN, HDMI dla wszystkich serii
• Obsługa funkcji akumulatora. Zasilany akumulatorem, wygodny do ładowania w dowolnym miejscu i czasie, zapewniający doskonałą wykonalność dla pomiarów
• Aktualizacje online
• Standardowa konfiguracja pokrętła roboczego enkodera fotoelektrycznego dla wszystkich serii w celu zwiększenia żywotności urządzenia
• Obsługa Wi-Fi i Bluetooth
• Obsługuje wyzwalanie i dekodowanie magistral RS232/UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553

Akcesoria standardowe:

1 x kabel zasilający
1 x Kabel USB
4 x Sonda pasywna HighZ RP3500A 500MHz

Porównanie modeli
