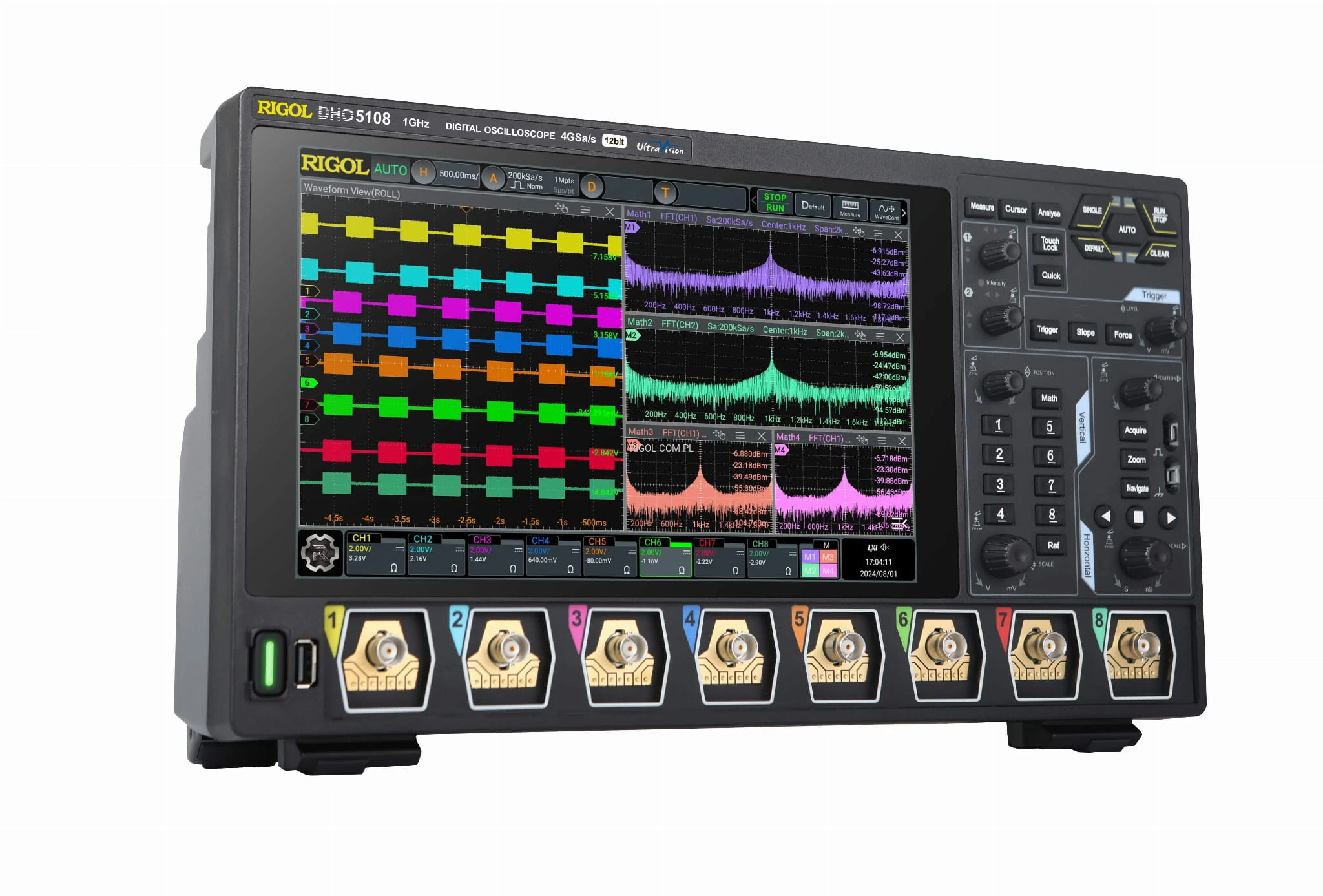

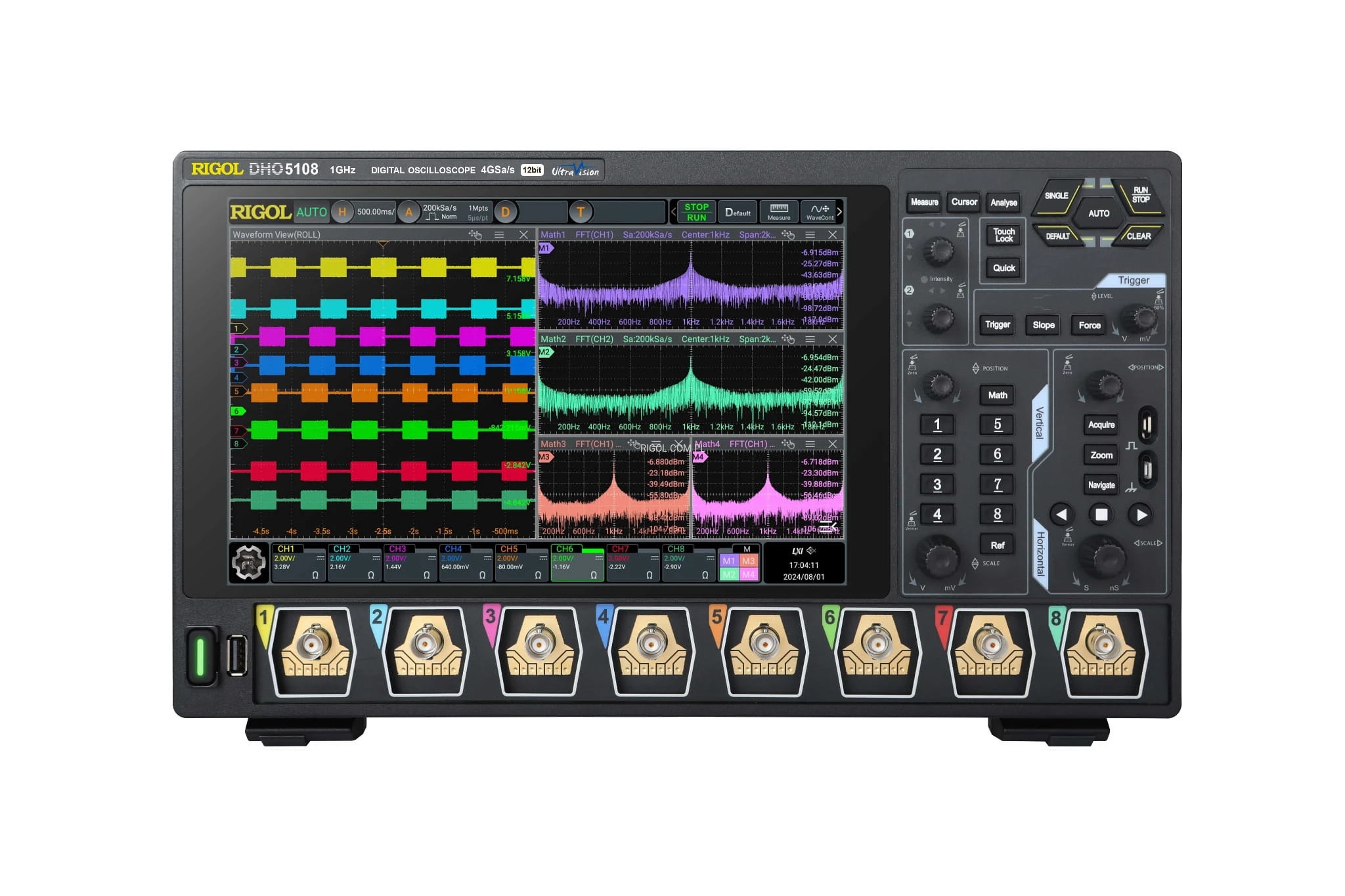

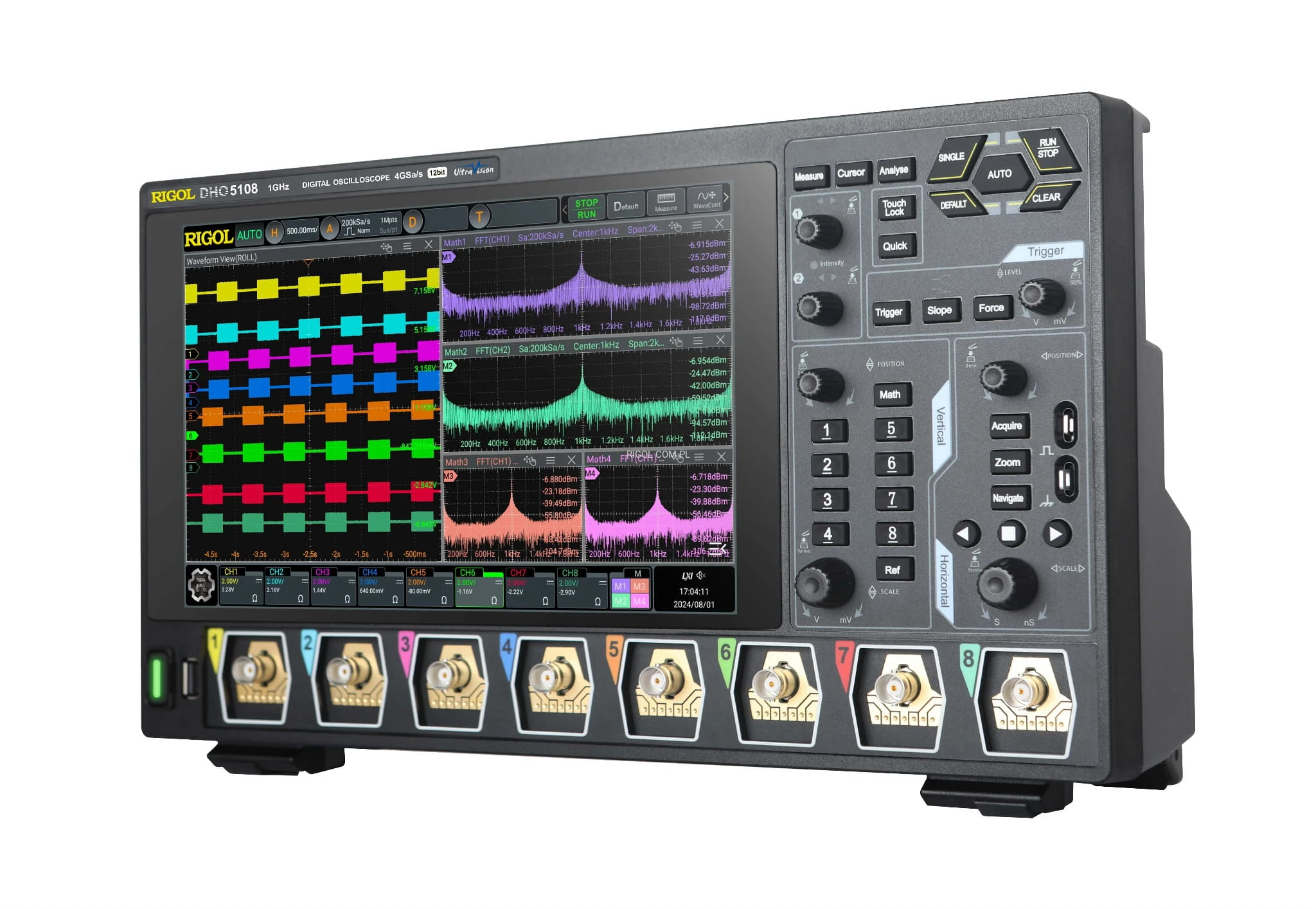

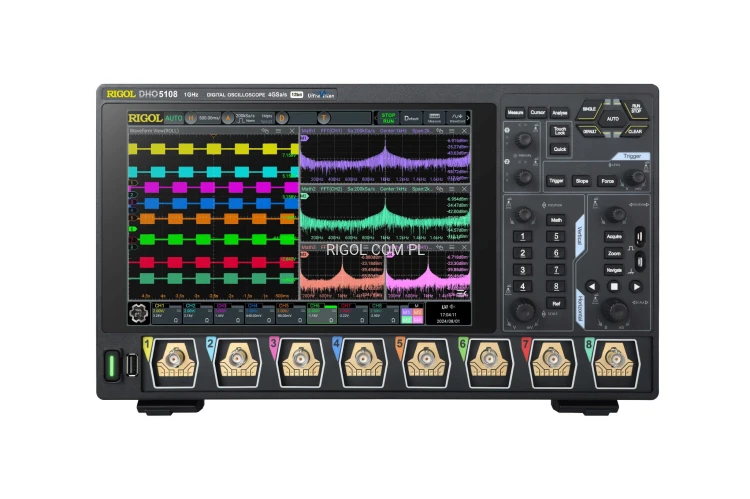

12-bit Oscyloskop RIGOL DHO5108 8CH 1GHz 4 GSa/s seria DHO5000
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalniOpis
Przegląd produktu
Seria MHO/DHO5000 to 4-kanałowe, 6-kanałowe i 8-kanałowe oscyloskopy cyfrowe o wysokiej rozdzielczości, zaprojektowane z myślą o szerokim rynku oscyloskopów cyfrowych głównego nurtu, aby sprostać wymaganiom projektowym, debugowania i testowania. Został on opracowany w oparciu o nową platformę techniczną Centaurus firmy RIGOL. Szybkość rejestracji przebiegów na poziomie 1 000 000 wfms/s (w trybie szybkiego nagrywania), głębokość pamięci 500 Mpts, 12-bitowa rozdzielczość, doskonały poziom szumów i dokładność pomiarów pionowych mogą sprostać wymaganiom testowym w zakresie wyższej dokładności. Seria MHO5000 obsługuje 16 kanałów cyfrowych. Seria oscyloskopów cyfrowych MHO/DHO5000 obejmuje wiele modeli, obsługujących AFG, cyfrową analizę sygnału, wykres Bode i inne funkcje. Oscyloskop z serii MHO5000/DHO5000 jest zasilany z akumulatora, wygodny w obsłudze i sterowaniu, odpowiedni do różnych złożonych scenariuszy testowych.
- 1 GHz
- Do 4 GSa/s
- Maks. 500 Mpts
- ekran dotykowy 10.1" (1280x800)
Kluczowe cechy
- 12-bitowa rozdzielczość dla wszystkich serii *(Do 16-bitów w trybie wysokiej rozdzielczości)
- Oparty na nowej, opracowanej przez firmę RIGOL platformie technicznej Centaurus
- Maks. Szerokość pasma analogowego: 1 GHz
- 4/6/8 kanałów analogowych i 1 kanał wyzwalania zewnętrznego
- Modele MHO: 16 kanałów cyfrowych (standard) *(konieczność dokupienia sondy logicznej PLA3204)
- Częstotliwość próbkowania w czasie rzeczywistym: do 4 GSa/s
- Maks. głębokość pamięci: 500 Mpts
- Czułość pionowa do 100 μV/div
- Maksymalna szybkość rejestracji przebiegów 1 000 000 wfms/s w trybie szybkiego nagrywania
- Arbitrary Waveform/Function Generator (AFG) *(AFG jest dostępny tylko dla modeli MHO5054 i MHO5104), analiza mocy, histogram i analiza sygnału cyfrowego *(Analiza sygnału cyfrowego jest dostępna tylko dla serii MHO), wykres Bode'a *(dostępny tylko dla modeli MHO5054 i MHO5104) oraz dekodowanie protokołów.
- Funkcja wyszukiwania i nawigacji pomaga użytkownikom szybko wyszukać sygnały z wyjątkami i dokładnie je zlokalizować.
- 256-poziomowy wyświetlacz stopniowania intensywności z cyfrową technologią fluorescencji w czasie rzeczywistym
- 10,1-calowy ekran dotykowy o wysokiej rozdzielczości 1280*800
- Zupełnie nowe pokrętło Flex zapewnia przyjazną obsługę
- Standardowa konfiguracja interfejsów USB Device, USB Host, LAN, HDMI dla wszystkich serii
- Obsługa funkcji akumulatora. Zasilany akumulatorem, wygodny do ładowania w dowolnym miejscu i czasie, zapewniający doskonałą wykonalność dla pomiarów
- Aktualizacje online
- Standardowa konfiguracja pokrętła roboczego enkodera fotoelektrycznego dla wszystkich serii w celu zwiększenia żywotności urządzenia
- Obsługa Wi-Fi i Bluetooth
- Obsługuje wyzwalanie i dekodowanie magistral RS232/UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553
Akcesoria standardowe:
1 x kabel zasilający
1 x Kabel USB
8 x Sonda pasywna HighZ RP3500A 500MHz
Porównanie modeli
Seria | DHO5000 | MHO5000 | ||||||
Model | DHO5058 | DHO5054 | DHO5108 | DHO5104 | MHO5056 | MHO5054 | MHO5106 | MHO5104 |
Szerokość pasma | 500 MHz | 1 GHz | 500 MHz | 1 GHz | ||||
Liczba kanałów |
DHO5058/DHO5108: 8 kanałów analogowych + 1 EXT DHO5054/DHO5104: 4 kanały analogowe + 1 EXT |
4 analogowe + 16 cyfrowych (opcjonalna sonda logiczna PLA3204) MHO5054/MHO5104: 4 kanały analogowe + |
||||||
AFG | NIE | NIE | NIE | NIE | NIE | TAK | NIE | TAK |
Maksymalna pamięć |
500 Mpts (jeden kanał i pół kanału); 250 Mpts (wszystkie kanały) |
|||||||
Przechwytywanie przebiegów |
1,000,000wfms/s (Record Mode) 200 000 wfms/s (tryb wektorowy) |
|||||||
Częstotliwość próbkowania |
DHO5054/DHO5104: 4 GSa/s DHO5058/DHO5108: 4 GSa/s (jeden kanał i pół kanału), 2 GSa/s (wszystkie kanały) |
4 GSa/s (jeden kanał i pół kanału), 2 GSa/s (wszystkie kanały) |
Prezentacja funkcji
Duża liczba kanałów
Pojedyncze urządzenie z maksymalnie 8 analogowymi kanałami wejściowymi może poradzić sobie z różnymi scenariuszami zastosowań, które wymagają testowania wielokanałowego, takimi jak: testowanie sekwencji zasilania, trójfazowa analiza mocy i testowanie silników, testowanie półprzewodników trzeciej generacji itp.
Kompaktowa konstrukcja
Seria DHO5000 charakteryzuje się kompaktową konstrukcją o wymiarach 335 mm (szer.) x 235 mm (wys.) x 154 mm (gł.) w celu zmniejszenia zajmowanego miejsca na biurku oraz wysokością montażu w szafie rack wynoszącą 5U, co może skutecznie poprawić stopień wykorzystania szafy i ogólną kompaktowość, gdy jest używana jako rozwiązanie systemowe.
Wysoka dokładność testów
12-bitowa rozdzielczość pionowa, do 4096 poziomów kwantyzacji, która jest 16 razy wyższa niż w przypadku oscyloskopów 8-bitowych, znacznie poprawi dokładność pomiaru i uchwyci najmniejsze szczegóły w przebiegu. Niezależnie od tego, czy chodzi o krytyczne scenariusze zastosowań, takie jak testowanie tętnień zasilania czy kontrola urządzeń medycznych, pomoże to skuteczniej analizować charakterystykę sygnału i zapewnić dokładność każdego pomiaru, umożliwiając innowacje technologiczne.
Obsługa pakietu baterii
Dzięki zasilaniu akumulatorowemu można wykonywać pomiary w środowisku pozbawionym zasilania sieciowego, co pozwala na przeprowadzanie niektórych testów na zewnątrz lub w pojazdach, a zasilanie akumulatorowe pozwala także na uzyskanie względnie czystego zasilania w środowiskach o silnych zakłóceniach, co zmniejsza wpływ środowiska na wyniki testów.
Standardowe kanały cyfrowe MHO5000
Cała seria MHO5000 jest standardowo wyposażona w kanały cyfrowe, umożliwiające cyfrową analizę sygnału po sparowaniu z sondą analizy logicznej PLA3204.
Pliki do pobrania:
Dane techniczne
Pasmo przenoszenia | 1 GHz |
Ilośc kanałów | 8 |
Pamięć | 500Mpkt |
Wyświetlacz | 10,1" |
