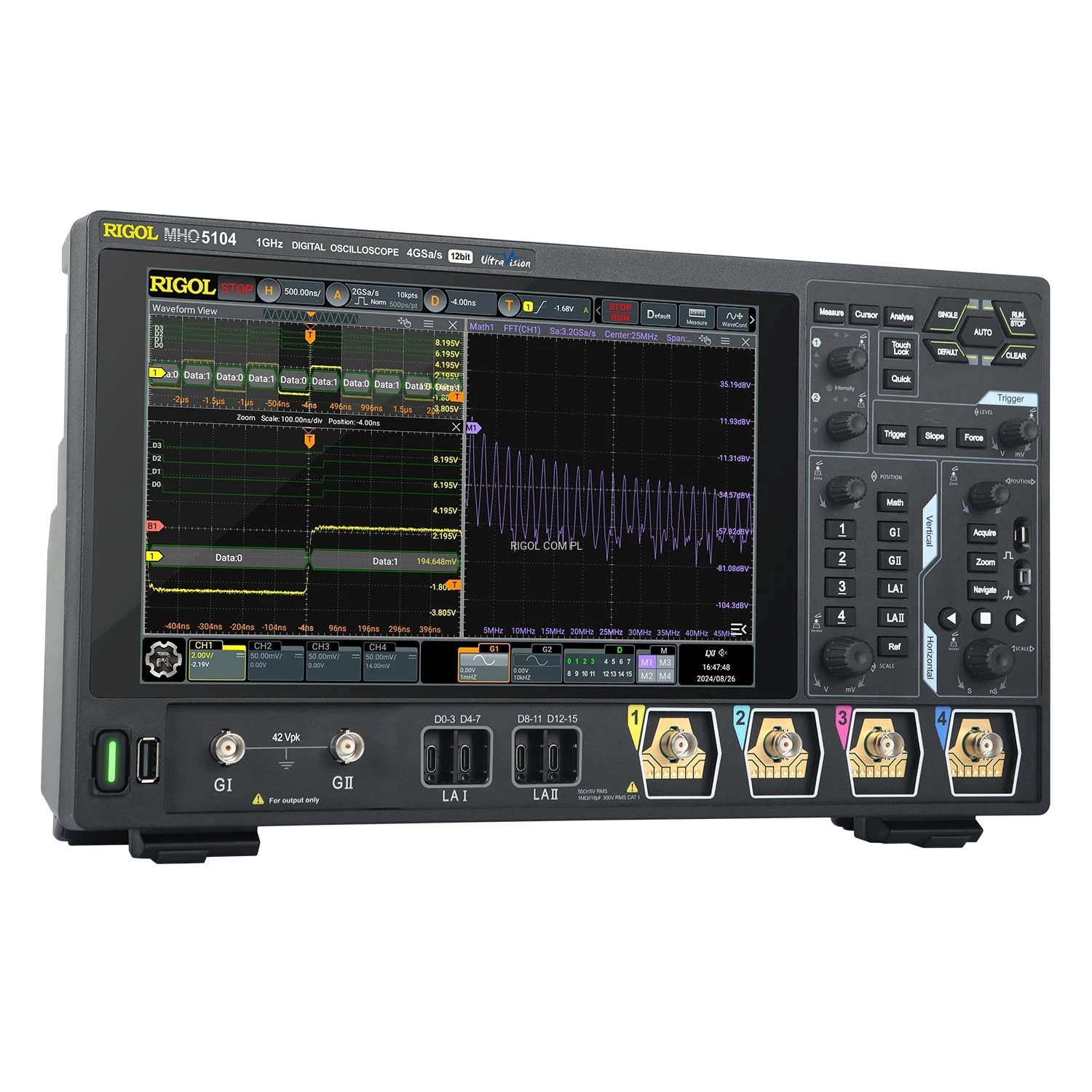

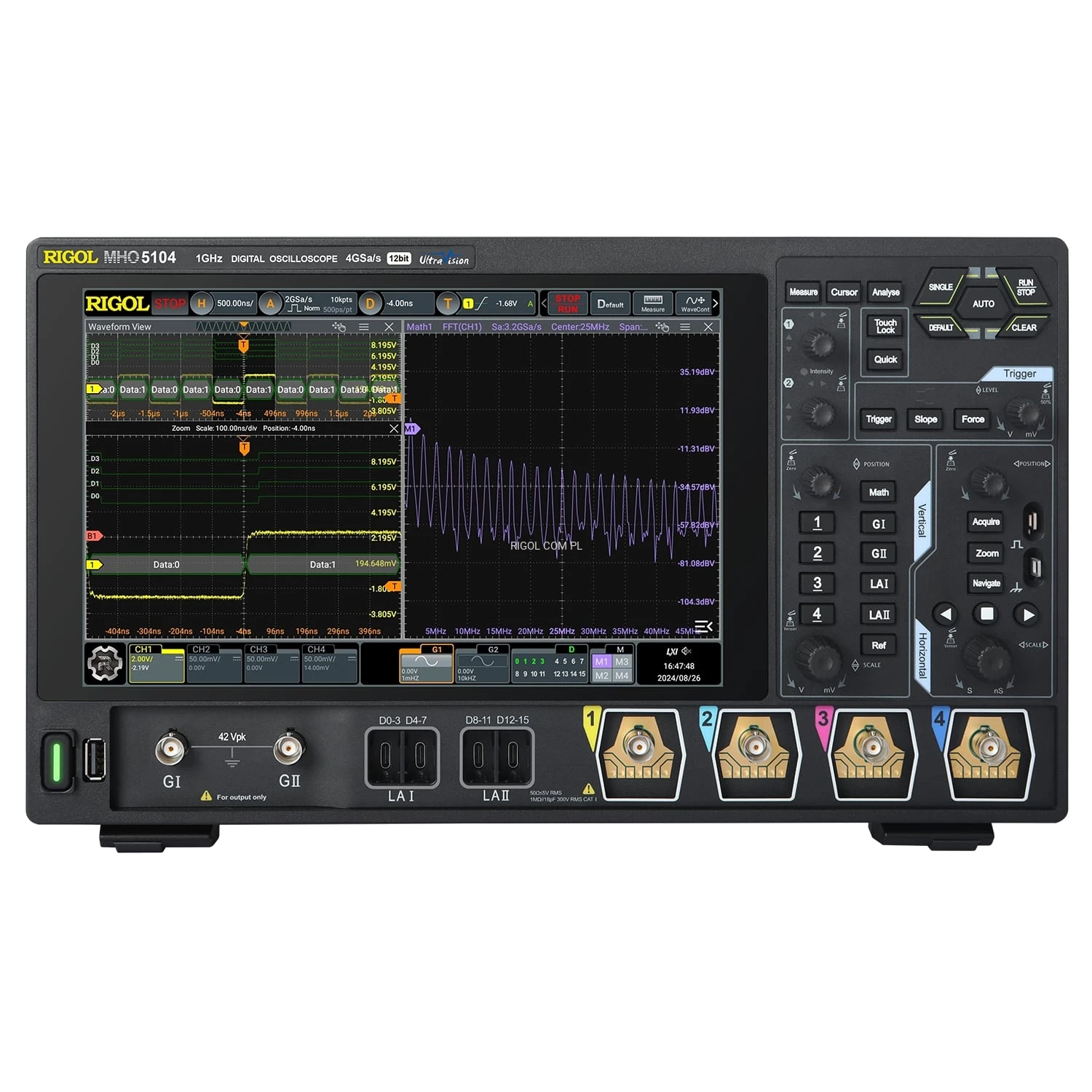

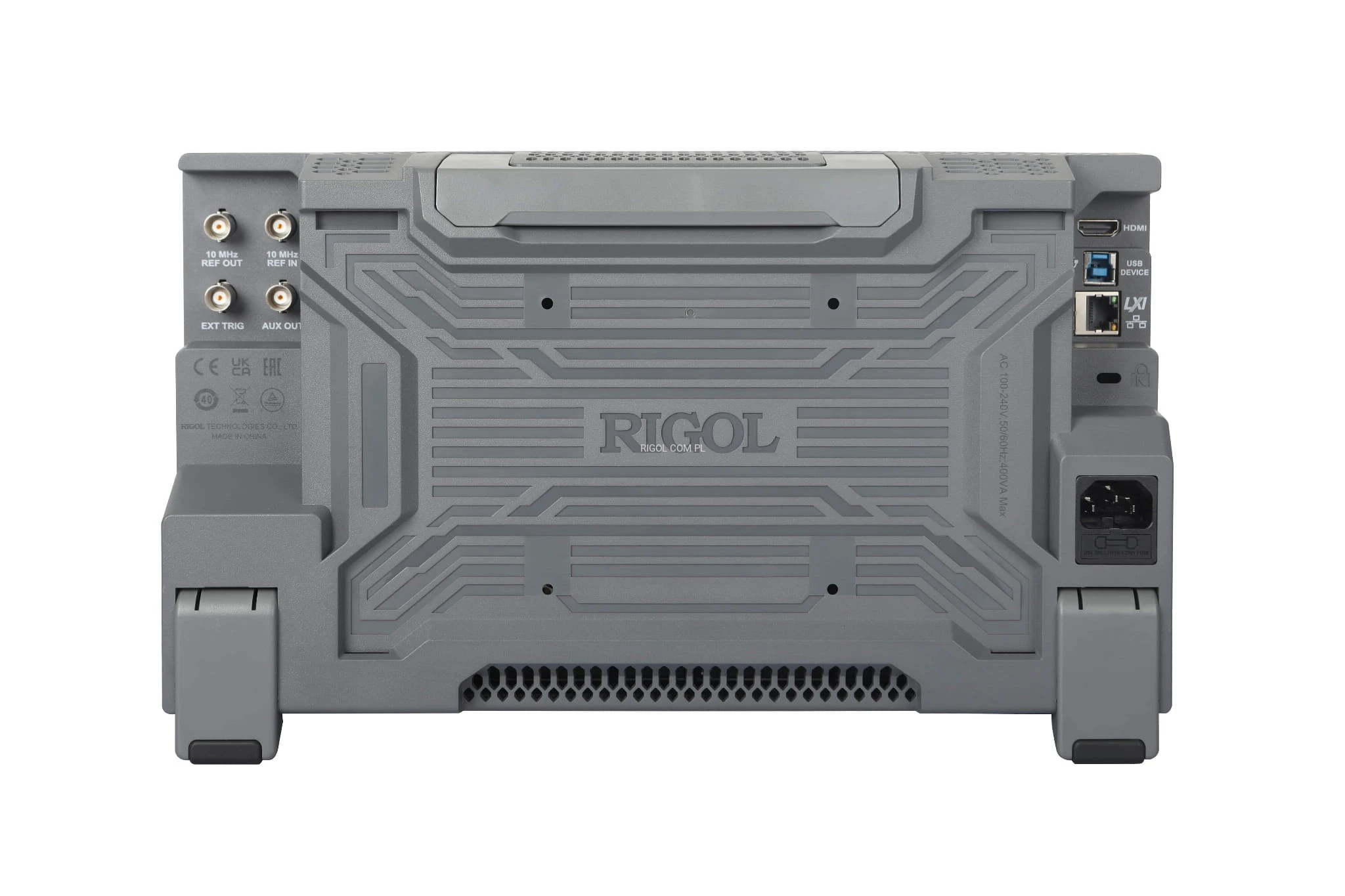

12-bit Oscyloskop RIGOL MHO5104 4CH 1GHz 4 GSa/s seria MHO5000

Przegląd produktu

Seria MHO/DHO5000 to 4-kanałowe, 6-kanałowe i 8-kanałowe oscyloskopy cyfrowe o wysokiej rozdzielczości, zaprojektowane z myślą o szerokim rynku oscyloskopów cyfrowych głównego nurtu, aby sprostać wymaganiom projektowym, debugowania i testowania. Został on opracowany w oparciu o nową platformę techniczną Centaurus firmy RIGOL. Szybkość rejestracji przebiegów na poziomie 1 000 000 wfms/s (w trybie szybkiego nagrywania), głębokość pamięci 500 Mpkt, 12-bitowa rozdzielczość, doskonały poziom szumów i dokładność pomiarów pionowych mogą sprostać wymaganiom testowym w zakresie wyższej dokładności. Seria MHO5000 obsługuje 16 kanałów cyfrowych. Seria oscyloskopów cyfrowych MHO/DHO5000 obejmuje wiele modeli, obsługujących AFG, cyfrową analizę sygnału, wykres Bode i inne funkcje. Oscyloskop z serii MHO5000/DHO5000 jest zasilany z akumulatora, wygodny w obsłudze i sterowaniu, odpowiedni do różnych złożonych scenariuszy testowych.

• 1 GHz
• Do 4 GSa/s
• Maks. 500 Mpkt
• ekran dotykowy 10,1" (1280 × 800)

Karta katalogowa

Kluczowe cechy

• 12-bitowa rozdzielczość dla wszystkich serii *(Do 16-bitów w trybie wysokiej rozdzielczości)
• Oparty na nowej, opracowanej przez firmę RIGOL platformie technicznej Centaurus
• Maks. Szerokość pasma analogowego: 1 GHz
• 4/6/8 kanałów analogowych i 1 kanał wyzwalania zewnętrznego
• Modele MHO: 16 kanałów cyfrowych (standard) *(konieczność dokupienia sondy logicznej PLA3204)
• Częstotliwość próbkowania w czasie rzeczywistym: do 4 GSa/s
• Maks. głębokość pamięci: 500 Mpkt
• Czułość pionowa do 100 μV/div
• Maksymalna szybkość rejestracji przebiegów 1 000 000 wfms/s w trybie szybkiego nagrywania
• Arbitrary Waveform/Function Generator (AFG) *(AFG jest dostępny tylko dla modeli MHO5054 i MHO5104), analiza mocy, histogram i analiza sygnału cyfrowego *(Analiza sygnału cyfrowego jest dostępna tylko dla serii MHO), wykres Bode'a *(dostępny tylko dla modeli MHO5054 i MHO5104) oraz dekodowanie protokołów.
• Funkcja wyszukiwania i nawigacji pomaga użytkownikom szybko wyszukać sygnały z wyjątkami i dokładnie je zlokalizować.
• 256-poziomowy wyświetlacz stopniowania intensywności z cyfrową technologią fluorescencji w czasie rzeczywistym
• 10,1-calowy ekran dotykowy o wysokiej rozdzielczości 1280*800
• Zupełnie nowe pokrętło Flex zapewnia przyjazną obsługę
• Standardowa konfiguracja interfejsów USB Device, USB Host, LAN, HDMI dla wszystkich serii
• Obsługa funkcji akumulatora. Zasilany akumulatorem, wygodny do ładowania w dowolnym miejscu i czasie, zapewniający doskonałą wykonalność dla pomiarów
• Aktualizacje online
• Standardowa konfiguracja pokrętła roboczego enkodera fotoelektrycznego dla wszystkich serii w celu zwiększenia żywotności urządzenia
• Obsługa Wi-Fi i Bluetooth
• Obsługuje wyzwalanie i dekodowanie magistral RS232/UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553

Akcesoria standardowe

1 × kabel zasilający
1 × Kabel USB
4 × Sonda pasywna HighZ RP3500A 500 MHz

Porównanie modeli

Prezentacja funkcji

Duża liczba kanałów
Pojedyncze urządzenie z maksymalnie 8 analogowymi kanałami wejściowymi może poradzić sobie z różnymi scenariuszami zastosowań, które wymagają testowania wielokanałowego, takimi jak: testowanie sekwencji zasilania, trójfazowa analiza mocy i testowanie silników, testowanie półprzewodników trzeciej generacji i tym podobne

Kompaktowa konstrukcja
Seria DHO5000 charakteryzuje się kompaktową konstrukcją o wymiarach 335 mm (szerokość) × 235 mm (wysokość) × 154 mm (głębokość) w celu zmniejszenia zajmowanego miejsca na biurku oraz wysokością montażu w szafie rack wynoszącą 5U, co może skutecznie poprawić stopień wykorzystania szafy i ogólną kompaktowość, gdy jest używana jako rozwiązanie systemowe.

Wysoka dokładność testów
12-bitowa rozdzielczość pionowa, do 4096 poziomów kwantyzacji, która jest 16 razy wyższa niż w przypadku oscyloskopów 8-bitowych, znacznie poprawi dokładność pomiaru i uchwyci najmniejsze szczegóły w przebiegu. Niezależnie od tego, czy chodzi o krytyczne scenariusze zastosowań, takie jak testowanie tętnień zasilania czy kontrola urządzeń medycznych, pomoże to skuteczniej analizować charakterystykę sygnału i zapewnić dokładność każdego pomiaru, umożliwiając innowacje technologiczne.

Obsługa pakietu baterii
Dzięki zasilaniu akumulatorowemu można wykonywać pomiary w środowisku pozbawionym zasilania sieciowego, co pozwala na przeprowadzanie niektórych testów na zewnątrz lub w pojazdach, a zasilanie akumulatorowe pozwala także na uzyskanie względnie czystego zasilania w środowiskach o silnych zakłóceniach, co zmniejsza wpływ środowiska na wyniki testów.

Standardowe kanały cyfrowe MHO5000
Cała seria MHO5000 jest standardowo wyposażona w kanały cyfrowe, umożliwiające cyfrową analizę sygnału po sparowaniu z sondą analizy logicznej PLA3204.
