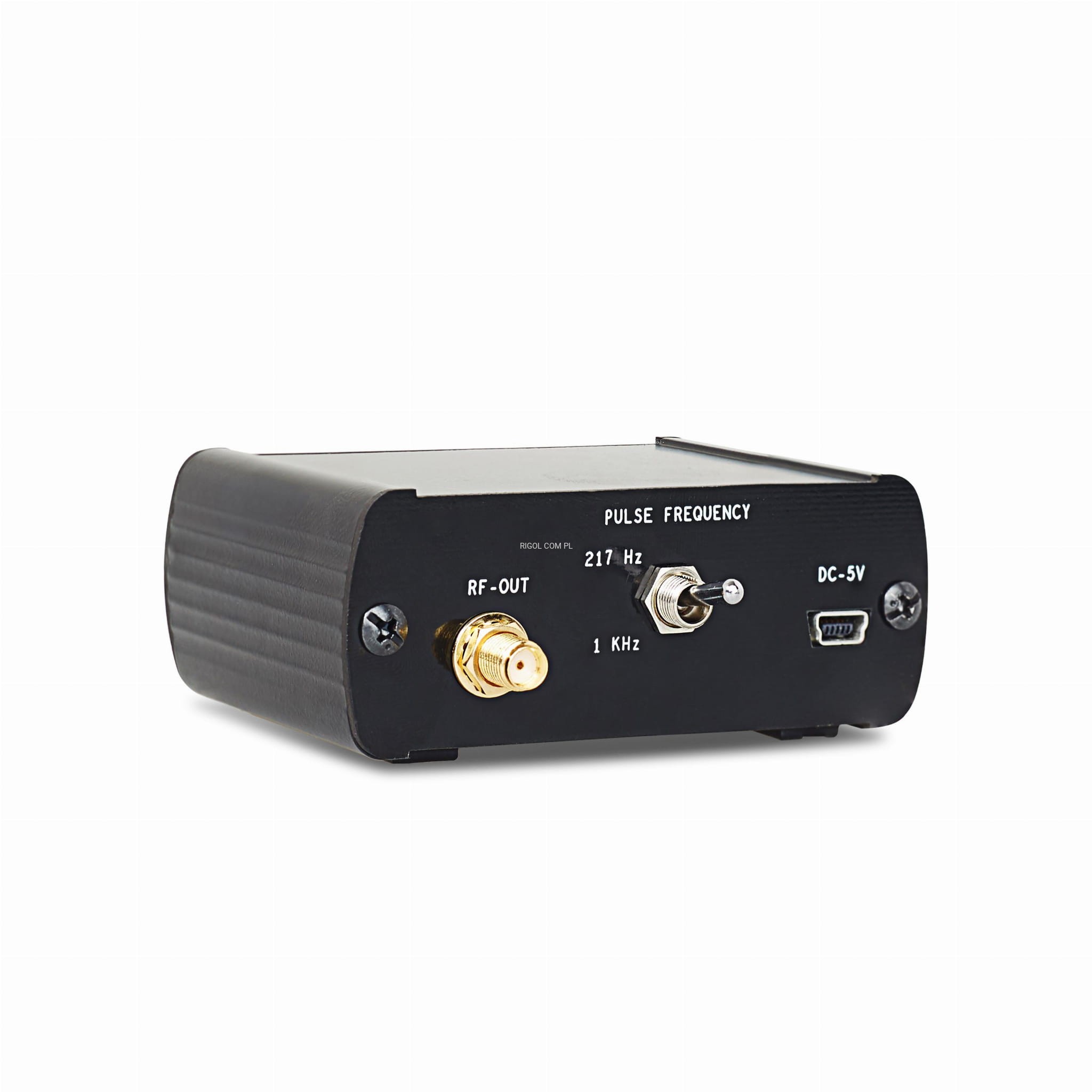

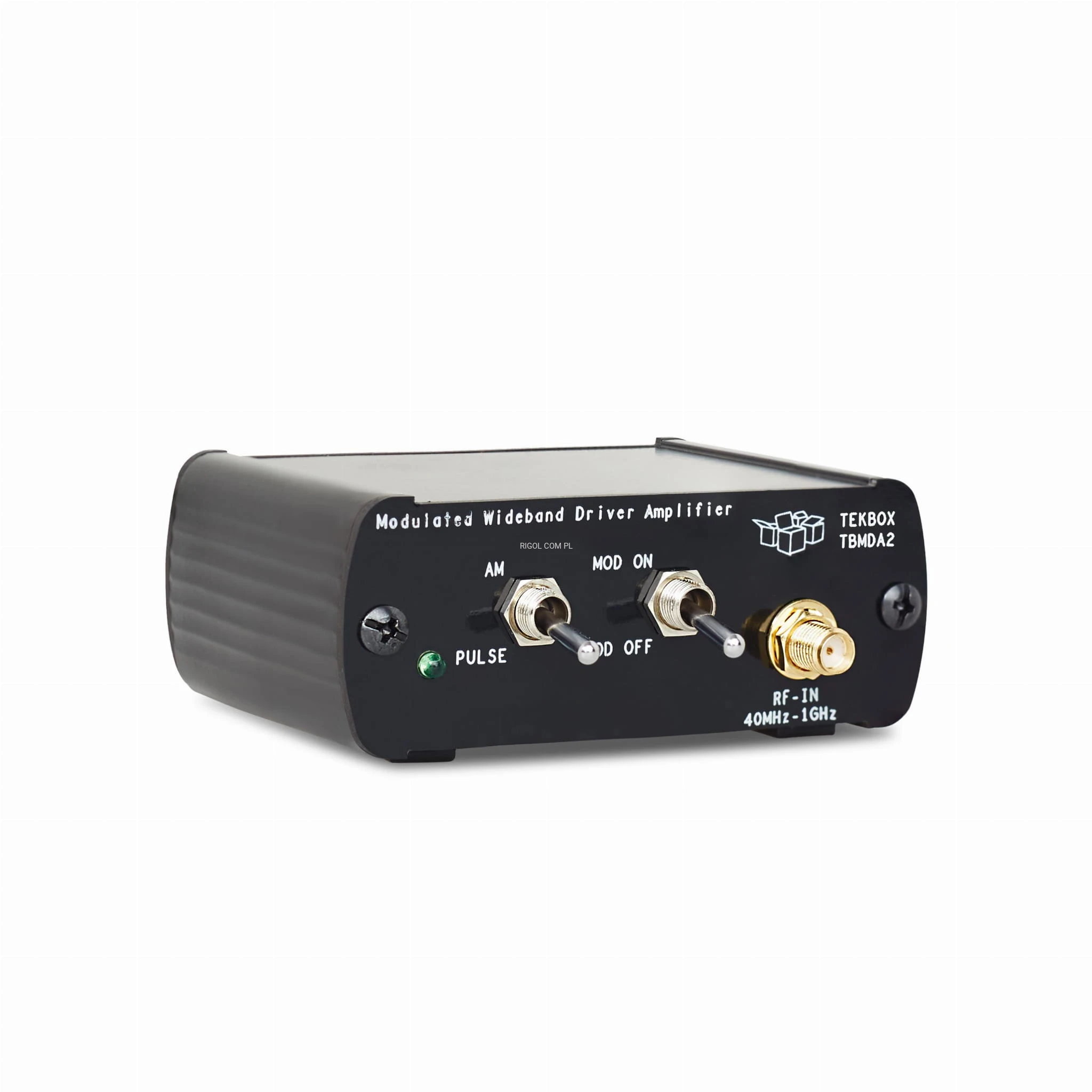

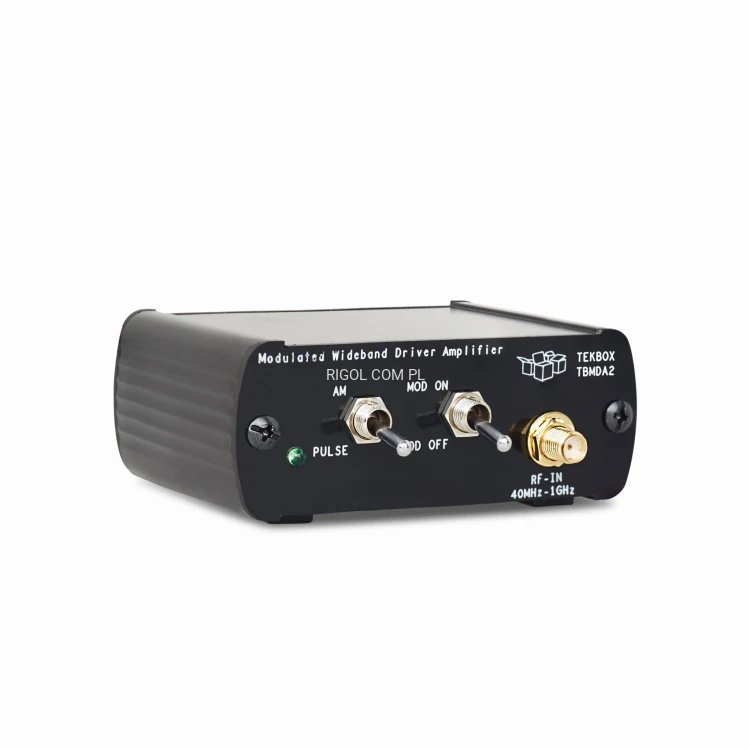

TBMDA2 modulowany wzmacniacz szerokopasmowy

Szerokopasmowy wzmacniacz do testowania odporności urządzeń na zakłócenia RF (10 MHz-1,5 GHz; 0,5 W)

Przejdź do pełnego opisu

2 761,35 zł

Ilość

szt.

Dostępność:

dostępny

Dostawa

od 0,00 zł - Paczkomaty Inpost

Czas wysyłki: 1 - 3 dni

Opis

Karta katalogowa

Przegląd produktu

Modulowany wzmacniacz szerokopasmowy TBMDA2 został zaprojektowany w celu stworzenia niedrogiego źródła sygnału do testowania odporności elektronicznych elementów konstrukcyjnych i produktów. Jest podłączany do generatora śledzącego w analizatorze widma.
Dzięki wzmocnieniu 1 dB + 27 dBm może zwiększyć moc wyjściową generatora śledzącego do 500mW.
TBMDA2 jest idealny pracy z sondami pola bliskiego (jako anteny nadawcze) w celu znalezienia wrażliwego miejsca obwodu elektronicznego lub wytworzenia pola elektrycznego do
170 V / m podczas pracy z komorą TBTC0
100 V / m podczas pracy z komorą TBTC1
50 V / m podczas pracy z komorą TBTC2
30 V / m podczas jazdy z komorą TBTC3
Sygnałami testowymi do badania odporności mogą być CW, AM lub PM. Generator TBMDA2 zapewnia wbudowaną funkcję modulacji w AM lub PM 1 kHz.
W trybie PM, generator TBMDA2, może również generować sygnał 217 Hz z cyklem roboczym 12,5% w celu symulacji oddziaływania telefonu komórkowego.

Kluczowe cechy

Wzmacniacz CW (modulacja wyłączona)
1 kHz, 80% modulacji AM
1 kHz, 50% cykl pracy modulacji impulsowej
217 Hz, 12,5% cykl pracy modulacji impulsowej
Wejście/wyjście: 50 Ohm, żeńskie SMA
Nominalne napięcie zasilania: 5 V, typ. 700 mA, złącze Mini-USB-B
Maksymalne napięcie zasilania: 5,5 V
Maksymalna moc wejściowa: -8 dBm w trybie ciągłym, 0 dBm przy 25°C przez maks. 5 minut. Zakres temperatur pracy: -20°C do 50°C
Zakres częstotliwości: 10 MHz - 1,5 GHz
Punkt kompresji wyjścia 1 dB @ 10 MHz: +24 dBm typ.
Punkt kompresji wyjścia 1 dB @ 100 MHz: +27 dBm typ.
Punkt kompresji wyjścia 1 dB @ 1 GHz: +27 dBm typ.
Punkt kompresji wyjścia 1 dB @ 1,5 GHz: +26,5 dBm typ.
Harmoniczne: < - 30 dBc typ.
Wewnętrzna częstotliwość modulacji AM: 1 kHz ±10%
Wewnętrzne częstotliwości modulacji PM: 1 kHz ±10%, 217 Hz ±20%
Cykl pracy, PM: 50% ±10% @ 1 kHz; 12,5% ±20% @ 217 Hz

Wzmocnienie:

10 MHz	25 MHz	100 MHz	200 MHz	300 MHz	400 MHz	500 MHz	600 MHz	700 MHz
44,2 dB	46,3 dB	46,7 dB	46,6 dB	45,3 dB	44,2 dB	43,8 dB	42,9 dB	41,7 dB

800 MHz	900 MHz	1 GHz	1,1 GHz	1,2 GHz	1,3 GHz	1,4 GHz	1,5 GHz
39,6 dB	40,1 dB	39,3 dB	38,5 dB	37,3 dB	36,8 dB	35,9 dB	34,8 dB

Zastosowanie

blok wzmocnienia ogólnego przeznaczenia
Szerokopasmowy wzmacniacz mocy RF do testowania odporności na promieniowanie, napędzający sondy bliskiego pola
Szerokopasmowy wzmacniacz mocy RF do testowania odporności na promieniowanie, napędzający ogniwa TEM
