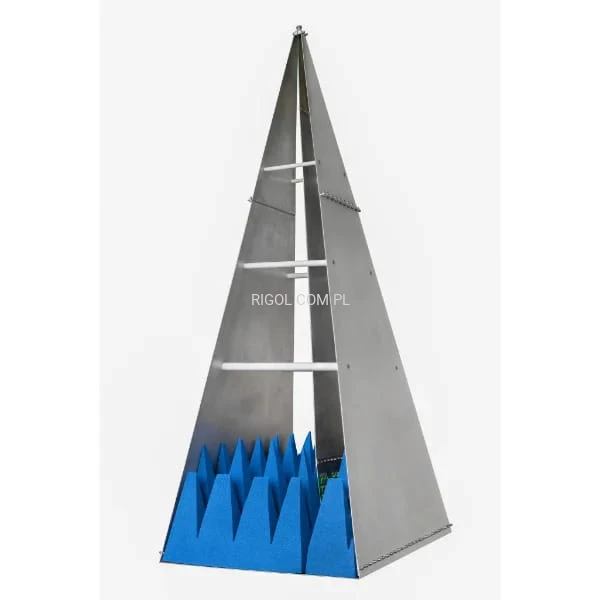

TBGTC1 Komora otwarta GTEM

Karta katalogowa

Otwarta komora GTEM TBGTC1 uzupełnia istniejącą ofertę tanich otwartych komór TEM firmy Tekbox do testów wstępnej zgodności EMC. W przeciwieństwie do komór TEM, które mają ograniczenia przy wyższych częstotliwościach, komory GTEM mogą działać do wielu GHz.
Produkty mogą być badane pod kątem emisji promieniowanych i odporności przed i po zmianach projektowych związanych z EMC przy użyciu analizatora widma z generatorem śledzącym, modulowanym wzmacniaczem mocy i oprogramowaniem EMCview.
Inżynier może łatwo zweryfikować, czy jego zmiany poprawiły lub pogorszyły wydajność EMC, czy też pozostały niezmienione. Zastosowanie komory GTEM eliminuje potrzebę zgadywania.

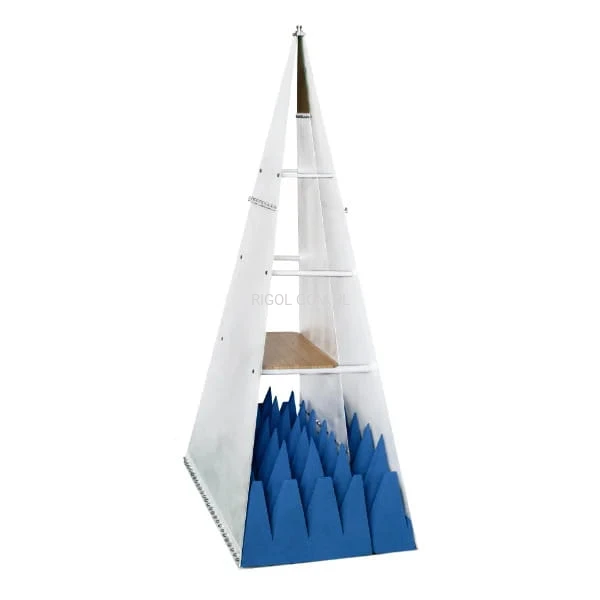

Przy ustawieniu pionowym, TBGTC1 wymaga jedynie powierzchni 78 cm × 52 cm. Urządzenie EUT można wygodnie umieścić na dostarczonej drewnianej desce, która spoczywa na elementach dystansowych komory GTEM.

Przegląd produktu

Komora GTEM to stożkowe, hybrydowo zakończone urządzenie z 50-omową linią paskową do testowania emisji promieniowanej i odporności urządzeń elektronicznych. Nie jest to urządzenie zastępcze, ale ze względu na swój rozmiar i koszt stanowi wygodną alternatywę dla pomiarów w komorze bezechowej.
Komora GTEM składa się z przegrody, paska przewodzącego w części środkowej i ścian, które są połączone z uziemieniem. Geometria jest zaprojektowana w taki sposób, aby przedstawiać linię paskową 50 Ω. Testowane urządzenie (DUT) jest umieszczone pomiędzy dolną ścianą a przegrodą.

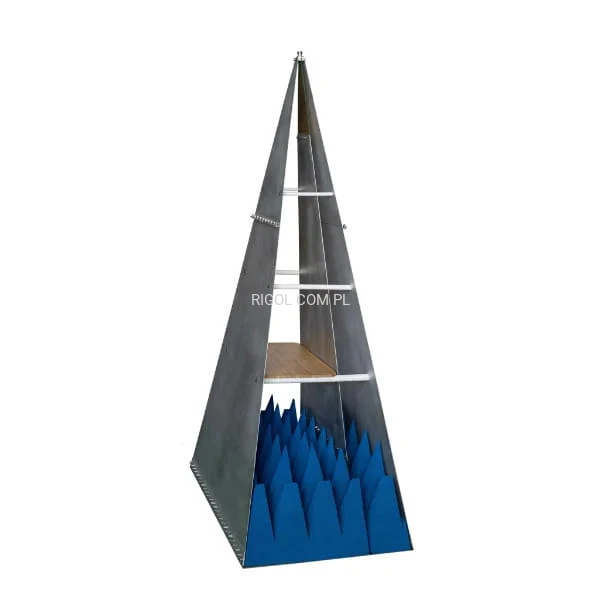

TBGTC1 to „otwarta komora GTEM” bez ścian bocznych dla wygodnego umieszczenia DUT i preferowanej konfiguracji pionowej. Może ona wychwytywać szumy tła RF, które można jednak wziąć pod uwagę, wykonując pomiar sygnału wyjściowego komory przed włączeniem zasilania DUT lub umieszczając komórkę GTEM w ekranowanym namiocie na przykład (TBST-100/100/200), który jest również dostępny w ofercie firmy Tekbox.

Kluczowe cechy

• Wysokość przegrody: 250 mm w miejscu płyty EUT
• Wymiary zewnętrzne (długość × szerokość × wysokość): 1452 × 780 × 520 mm
• Przybliżona waga komory: 13 kg.
• Maksymalny rozmiar EUT (LxWxH): 200 × 200 × 150 mm
• Zdefiniowana objętość testowa (±3 dB < 3000 MHz, LxWxH): 100 × 100 × 100 mm
• Złącza komory GTEM: N-żeńskie
• Nominalna impedancja ogniwa: 50 Ohm
• Zakres częstotliwości: 0,009 MHz - 6 GHz
• Impedancja falowa: 377 Ohm
• Maksymalna ciągła moc wejściowa RF: 600 W
• VSWR: 1:1,3 typowo, 1:1,9 maks.
• Jednorodność pola przy maksymalnej objętości testowej: do 3 GHz < ± 6 dB

OPCJONALNIE: Warto zakupić do tej komory Ekranowany namiot TBST-100/100/200:

• Konstrukcja: dwie warstwy przewodzącej srebrnej tkaniny, otwór dostępowy z przewodzącym rzepem, aluminiowa rama
• Tłumienie szumów otoczenia: do 50 dB w zakresie od 10 MHz do 6 GHz

Wymiary

Zastosowanie

• Testy emisji promieniowanej:
  Przegroda komory TEM odbiera promieniowany szum z testowanego urządzenia, podobnie jak antena szerokopasmowa, i przedstawia go analizatorowi widma lub wejściu odbiornika.

• Testy odporności na promieniowanie:
  Komora TEM zostanie podłączona do wyjścia generatora sygnału przemiatanego + wzmacniacza RF. Przegroda wypromieniowuje sygnał RF do testowanego urządzenia. Sygnał RF jest zazwyczaj modulowany amplitudowo lub impulsowo.
