TBMDA3B modulowany wzmacniacz szerokopasmowy

Dostępność: dostępny

Wysyłka w: 1 - 3 dni

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 5 473,50 zł

Cena regularna:

5473.50

Najniższa cena z 30 dni przed obniżką:

Cena netto: 4 450,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Producent:

Opis

KARTA KATALOGOWA

Przegląd produktu

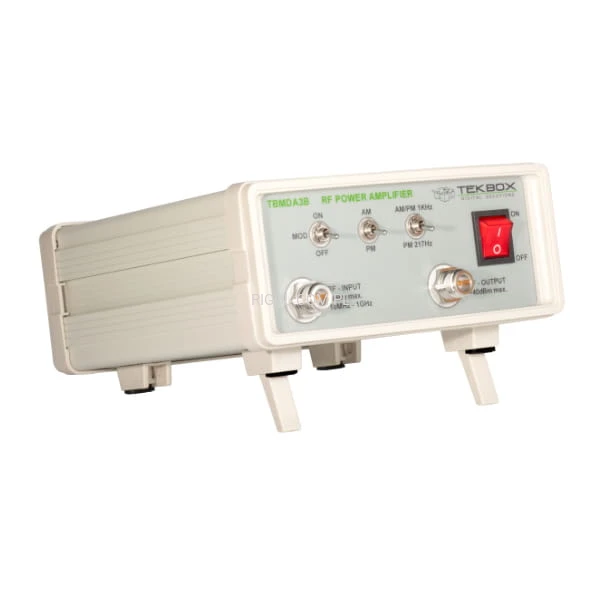

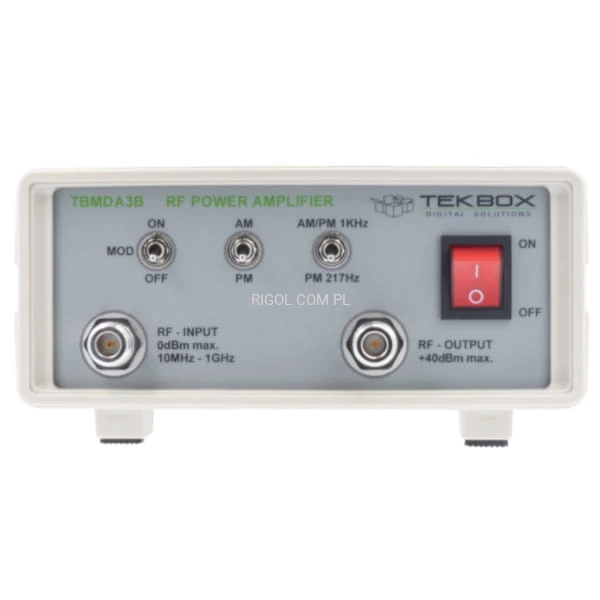

Modulowany wzmacniacz szerokopasmowy TBMDA3B (10MHz – 1 GHz) został zaprojektowany w celu stworzenia niedrogiego źródła sygnału do testowania odporności elektronicznych elementów konstrukcyjnych i produktów. Jest podłączany do generatora śledzącego w analizatorze widma.
Dzięki wzmocnieniu może zwiększyć moc wyjściową generatora śledzącego do 8W.
TBMDA3B jest idealny do pracy z sondami pola bliskiego (jako anteny nadawcze) w celu znalezienia wrażliwego miejsca obwodu elektronicznego lub wytworzenia pola elektryczego do testowania odporności na promieniowanie w komorach TEM.

Może generować do:

Sygnałami testowymi do badania odporności mogą być CW, AM lub PM. Generator TBMDA3B zapewnia wbudowaną funkcję modulacji w AM lub PM 1 kHz.
W trybie PM, generator TBMDA3B, może również generować sygnał 217 Hz z cyklem roboczym 12,5% w celu symulacji oddziaływania szumu TDMA telefonu komórkowego.

Właściwości

Wzmacniacz CW (modulacja wyłączona)
1 kHz, 80% modulacji AM
1 kHz, 50% cykl pracy modulacji impulsowej
217 Hz, 12,5% cykl pracy modulacji impulsowej

Kluczowe cechy

Wejście/wyjście: 50 Ohm, N żeńskie
Zakres napięcia zasilania: 110 V...240 V
Pobór mocy zasilania: 20 W
Maksymalna moc wejściowa: +3 dBm
Zakres temperatur pracy: od -20°C do 50°C
Zakres częstotliwości: 10 MHz - 1 GHz
Punkt kompresji wyjścia 1dB przy 10 MHz: +36 dBm typ
Punkt kompresji wyjścia 1dB @ 100 MHz: +37 dBm typ
Punkt kompresji wyjścia 1dB @ 500 MHz: +36 dBm typ
Punkt kompresji wyjścia 1dB @ 1 GHz: +34 dBm typ
Harmoniczne: < - 10 dBc typ.
Wewnętrzna częstotliwość modulacji AM: 1 kHz ±10%
Wewnętrzne częstotliwości modulacji PM: 1 kHz ±10%, 217 Hz ±20%
Cykl pracy, PM: 50% ±10% @ 1 kHz; 12,5% ±20% @ 217 Hz

Wzmocnienie:

3 MHz	7 MHz	10 MHz	25 MHz	100 MHz	200 MHz	300 MHz	400 MHz	500 MHz
22.5 dB	39.6 dB	42.7 dB	44.7 dB	44.7 dB	44.4 dB	43.7 dB	42.6 dB	42.3 dB

600 MHz	700 MHz	800 MHz	900 MHz	1 GHz	1.1 GHz	1.2 GHz
41.8 dB	41.9 dB	40.6 dB	41.5 dB	39.9 dB	37.5 dB	29.8 dB

Zastosowanie

blok wzmocnienia ogólnego przeznaczenia
Szerokopasmowy wzmacniacz mocy RF do testowania odporności na promieniowanie, napędzający sondy bliskiego pola
Szerokopasmowy wzmacniacz mocy RF do testowania odporności na promieniowanie, napędzający ogniwa TEM
Szerokopasmowy wzmacniacz mocy RF do testów odporności przewodzonej, napędzający sondy CDN lub BCI
