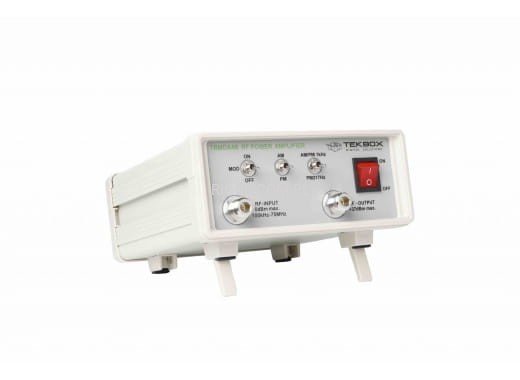

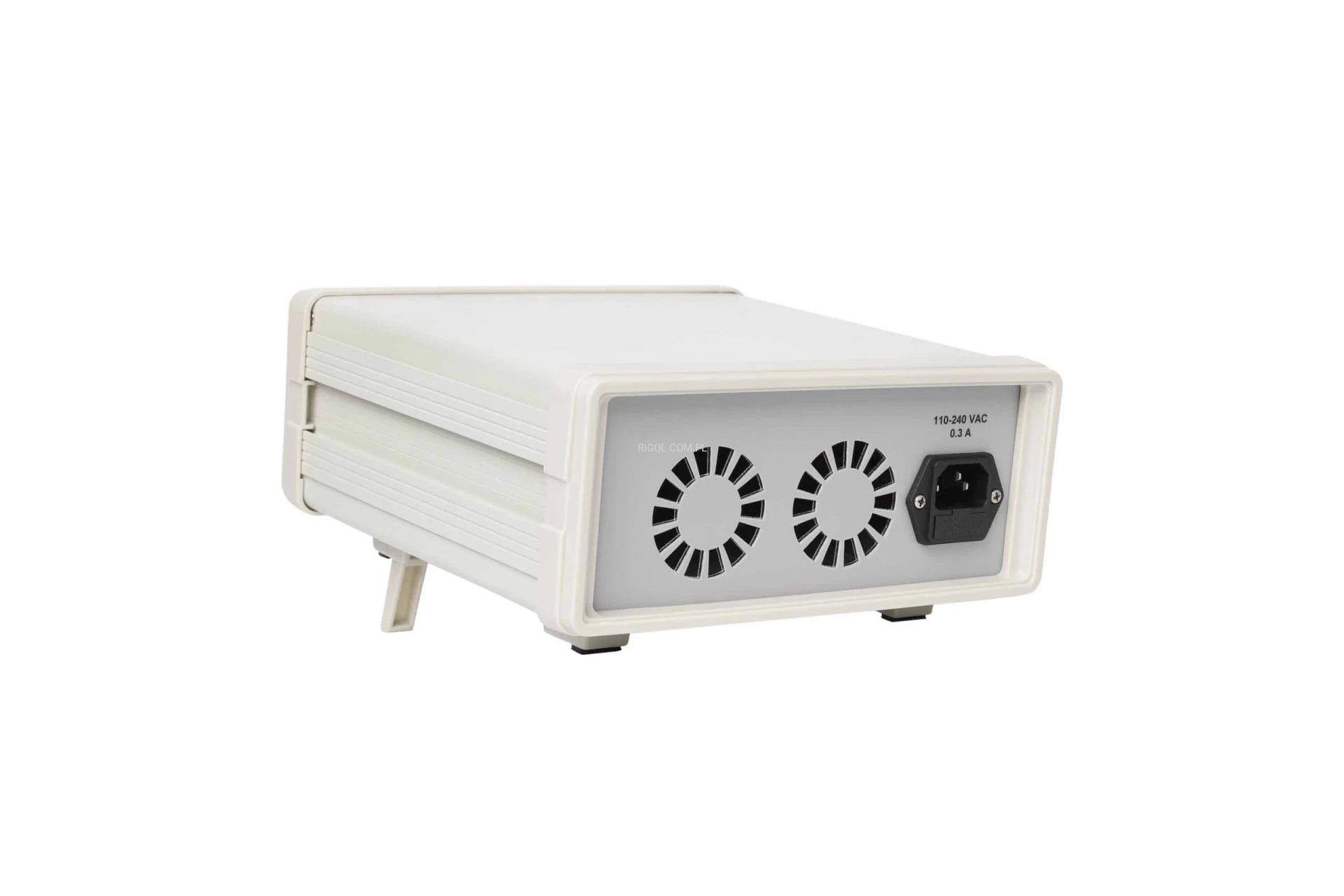

TBMDA4B modulowany szerokopasmowy wzmacniacz mocy

Karta katalogowa

Przegląd produktu

Modulowany wzmacniacz szerokopasmowy TBMDA4B (100 kHz: 75 MHz) został zaprojektowany w celu stworzenia niedrogiego źródła sygnału do testowania odporności elektronicznych elementów konstrukcyjnych i produktów. Jest on przeznaczony do zasilania z wyjścia generatora śledzącego analizatorów widma.
Z zakresem mocy wejściowej -20 dBm…-10 dBm, może zwiększyć moc wyjściową generatora śledzącego do 5 W. Dzięki zakresowi częstotliwości od 100 kHz do 75 MHz jest idealnym uzupełnieniem TBMDA3, który obejmuje zakres od 10 MHz do 1 GHz.
TBMDA4B jest idealny do pracy z sondami pola bliskiego (jako anteny nadawcze) w celu znalezienia wrażliwego miejsca obwodu elektronicznego lub wytworzenia pola elektrycznego do testowania odporności na promieniowanie w komorach TEM.

Może generować do:

• 550 V/m podczas pracy z komorą TEM Tekbox TBTC0
• 300 V/m podczas zasilania TBTC1
• 150 V/m podczas zasilania TBTC2
• 100 V/m podczas zasilania TBTC3

Sygnałami testowymi do badania odporności mogą być CW, AM lub PM. Generator TBMDA4B zapewnia wbudowaną funkcję modulacji w AM lub PM 1 kHz.
W trybie PM, generator TBMDA4B, może również generować sygnał 217 Hz z cyklem roboczym 12,5% w celu symulacji oddziaływania szumu TDMA telefonu komórkowego.

Właściwości

• Wzmacniacz CW (modulacja wyłączona)
• 1 kHz, 80% modulacji AM
• 1 kHz, 50% cykl pracy modulacji impulsowej
• 217 Hz, 12,5% cykl pracy modulacji impulsowej

Kluczowe cechy

• Wejście/wyjście: 50 Ohm, N żeńskie
• Zakres napięcia zasilania: 110 V…240 V
• Pobór mocy zasilania: 20 W
• Zakres temperatur pracy: -20°C do 50°C
• Zakres częstotliwości: 100 kHz - 75 MHz
• Nasycona moc wyjściowa @ 100 kHz / Pin = -10 dBm: 36,6 dBm (4,6 W) typ.
• Nasycona moc wyjściowa @ 1 MHz / Pin = -10 dBm: 37,6 dBm (5,8 W) typ.
• Nasycona moc wyjściowa @ 10 MHz / Pin = -10 dBm: 37,6 dBm (5,8 W) typ.
• Nasycona moc wyjściowa @ 35 MHz / Pin = -10 dBm: 37,1 dBm (5,1 W) typ.
• Nasycona moc wyjściowa @ 75 MHz / Pin = -10 dBm: 36,6 dBm (4,6 W) typ.
• Nasycona moc wyjściowa @ 100 MHz / Pin = -10 dBm: 31,6 dBm (1,4 W) typ.
• Punkt kompresji wyjścia 1 dB @ 1 MHz: +35,7 dBm typ.
• Punkt kompresji wyjścia 1 dB @ 35 MHz: +34,8 dBm typ.
• Punkt kompresji wyjścia 1 dB @ 75 MHz: +34,1 dBm typ.
• 2. harmoniczna, 35 MHz, Pout=36 dBm: < - 18 dBc typ.
• 2. harmoniczna, 35 MHz, Pout=30 dBm: < - 21 dBc typ.
• 3. harmoniczna, 35 MHz, Pout=36 dBm: < - 19 dBc typ.
• 3. harmoniczna, 35 MHz, Pout=30 dBm: < - 35 dBc typ.
• Całkowite zniekształcenia harmoniczne:
• 5,9% @35 MHz, Pout=27 dBm typ.
• 8,4% @35 MHz, Pout=30 dBm typ.
• 12,3% @35 MHz, Pout=33 dBm typ.
• 18,1% @35 MHz, Pout=36 dBm typ.
• Punkt przechwytu trzeciego rzędu:
• +53 dBm, @25 MHz, ∆ f = 200 kHz typ.
• Współczynnik szumów: @35 MHz: 7,2 dB
• Wewnętrzna częstotliwość modulacji AM: 1 kHz ±20%
• Wewnętrzne częstotliwości modulacji PM: 1 kHz ±10%, 217 Hz ±20%
• Cykl pracy, PM: 50% ±10% @ 1 kHz; 12,5% ±20% @ 217 Hz

Zastosowanie

• blok wzmocnienia ogólnego przeznaczenia
• Szerokopasmowy wzmacniacz mocy RF do testowania odporności na promieniowanie, napędzający sondy bliskiego pola
• Szerokopasmowy wzmacniacz mocy RF do testowania odporności na promieniowanie, napędzający ogniwa TEM
