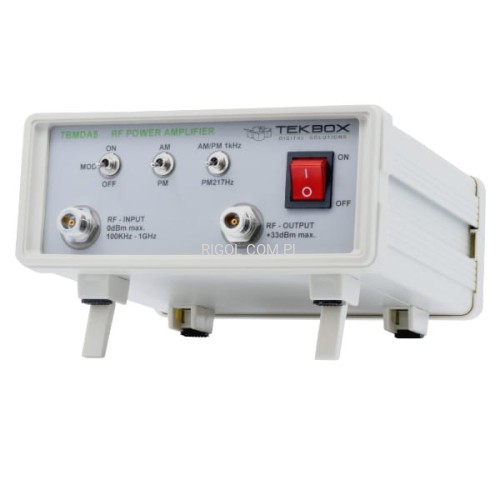

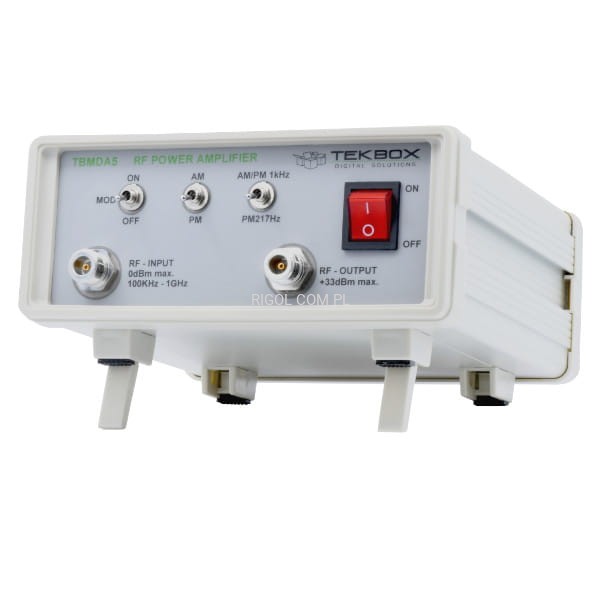

TBMDA5 modulowany szerokopasmowy wzmacniacz mocy

Karta katalogowa

Przegląd produktu

Wzmacniacz modulowany TBMDA5 zapewnia niezbędną moc, szerokość pasma i modulację do badań odporności przewodzonej z wykorzystaniem sieci CDN w zakresie częstotliwości od 150 kHz do 400 MHz. Został zaprojektowany do wysterowania z wyjścia generatora śledzącego w analizatorach widma. Ponadto wzmacniacz ten jest idealny do napędzania sond polowych lub generowania pól elektrycznych za pomocą komory TEM.

Z punktem kompresji 1 dB do 2,5 W w zakresie częstotliwości od 150 kHz do 400 MHz może generować poziomy testowe klasy 1 i klasy 2 zgodnie z ISO / EN 61000-4-6. Wbudowany modulator AM umożliwia wykorzystanie generatorów śledzących jako źródła sygnału.

TBMDA5 mA wystarczające wzmocnienie, aby osiągnąć maksymalną moc wyjściową przy 0 dBm dostarczanym przez generator śledzący analizatora widma.
Oprócz sygnału 1 kHz, 80% AM, TBMDA5 zapewnia wbudowaną możliwość modulacji do generowania sygnałów PM o częstotliwości 1 kHz, 50% cyklu duty. W trybie PM, TBMDA5 może również generować sygnał 217 Hz z 12,5% cyklem duty w celu symulacji szumu TDMA telefonu komórkowego.

Właściwości

• Wzmacniacz CW (modulacja wyłączona)
• 1 kHz, 80% modulacji AM
• 1 kHz, 50% cykl duty modulacji impulsowej 217 Hz
• 12,5% cykl duty modulacji impulsowej

Kluczowe cechy

• Wejście / wyjście: 50 Ohm, N żeńskie
• Zakres napięcia zasilania: 110 V…240 V
• Pobór mocy zasilania: 19 W @ 220 V
• Zakres temperatur pracy: -20°C do 50°C
• Zakres częstotliwości: 150 kHz - 400 MHz, możliwość wykorzystania od 100 kHz do 1,2 GHz Wzmocnienie małego sygnału: 38 dB typ.
• Płaskość wzmocnienia 150 kHz - 400 MHz / Pin = -5 dBm: 3,5 dB typ.
• Moc wyjściowa @ 150 kHz / Pin = 0 dBm: 32,6 dBm (1,8 W) typ.
• Moc wyjściowa @ 500 kHz / Pin = 0 dBm: 36 dBm (4 W) typ.
• Moc wyjściowa @ 1 MHz / Pin = 0 dBm: 36,1 dBm (4,1 W) typ.
• Moc wyjściowa @ 10 MHz / Pin = 0 dBm: 37,8 dBm (6 W) typ.
• Moc wyjściowa @ 100 MHz / Pin = 0 dBm: 36,4 dBm (4,4 W) typ.
• Moc wyjściowa @ 250 MHz / Pin = 0 dBm: 36 dBm (4 W) typ.
• Moc wyjściowa @ 400 MHz / Pin = 0 dBm: 33,7 dBm (2,3 W) typ.
• Moc wyjściowa @ 750 MHz / Pin = 0 dBm: 33,2 dBm (2,1 W) typ.
• Moc wyjściowa @ 1 GHz / Pin = 0 dBm: 34,8 dBm (3 W) typ.
• Moc wyjściowa @ 1,1 GHz / Pin = 0 dBm: 31,1 dBm (1,3 W) typ.
• Moc wyjściowa @ 1,2 GHz / Pin = 0 dBm: 27,3 dBm (0,5 W) typ.
• Punkt kompresji wyjścia 1 dB @ 150 kHz: +29,6 dBm typowo (Pin: -9 dBm)
• Punkt kompresji wyjścia 1 dB @ 500 kHz: +32,9 dBm typ. (Pin: -6 dBm)
• Punkt kompresji wyjścia 1 dB @ 1 MHz: +33,1 dBm typ. (Pin: -5 dBm)

Zastosowanie

• Ogólnego przeznaczenia szerokopasmowy wzmacniacz mocy RF
• Szerokopasmowy wzmacniacz mocy RF do badań odporności na promieniowanie przewodzone, napędzający CDN lub sondy BCI
• Szerokopasmowy wzmacniacz mocy RF do badań odporności na promieniowanie, do zasilania sond pola bliskiego
• Szerokopasmowy wzmacniacz mocy RF do badań odporności na promieniowanie, do zasilania komór TEM

Prezentacja funkcji

Badanie odporności przy użyciu sond bliskiego pola
