Generator Arbitralny RIGOL DG2052 50MHz, 2 kanały seria DG2000

Przegląd produktu

Z częstotliwościami do 100 MHz, rozdzielczością 16 bitów i przebiegami arbitralnymi do 16 Mpts, generatory serii DG2000 odtwarzają każdy przebieg z wysoką wiernością sygnału. Funkcja SiFi II zapewnia dodatkowe możliwości filtrowania, co czyni generatory serii DG2000 jednymi z najbardziej elastycznych na rynku.

 Karta katalogowa

Kluczowe cechy

- 2 kanały

- 50MHz

- próbkowanie do 250MSa/s

- 16Mpkt

- analogowe i cyfrowe modulacje AM, FM, PM, ASK, FSK, PSK, PWM

- Wyświetlacz 4,3" kolorowy dotykowy

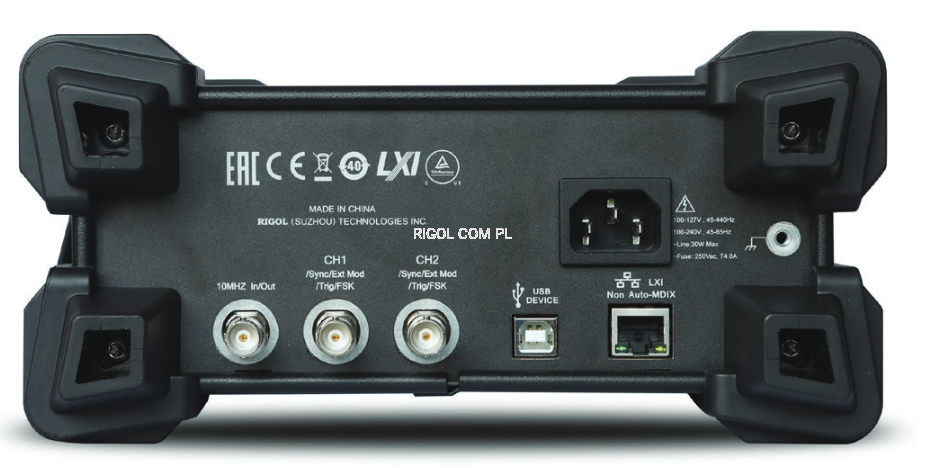

- USB Host&Device, LAN w standardzie

Prezentacja funkcji

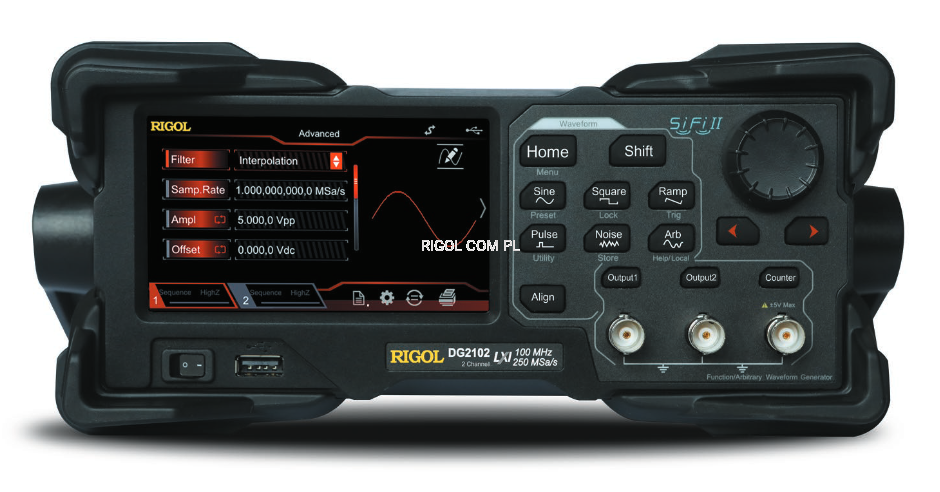

4.3-calowy ekran dotykowy

Połączenie sterowania za pomocą ekranu dotykowego z funkcją klikania

i przesuwania oraz pokrętłem wielofunkcyjnym ułatwia wyszukiwanie

i aktualizowanie ustawień kształtu fali, przełączanie między kanałami,

konfigurowanie każdego kanału i łatwe ładowanie standardowych funkcji

lub dowolnych fal.

16-bitowa rozdzielczość pionowa

Generatory serii DG2000 rozszerzają wyjście z rozdzielczością 16 bitów.

Rozdzielczość napięcia wyjściowego jest 4 razy większa niż

w tradycyjnych generatorach 14 bitowych. DG2000 odtwarza dowolny

kształt fali bardziej wiarygodnie i poprawia wydajność sygnału.

Jitter sygnału już od 200ps

Generator przebiegów funkcyjnych/arbitralnych serii DG2000 jest oparty

na technologii SIFI II stworzonej przez RIGOL. Może generować

fale arbitralne punkt po punkcie i przywrócić sygnał bez zniekształceń.

Częstotliwość próbkowania może być precyzyjnie regulowana,

w porównaniu z tradycyjnym źródłem sygnału DDS, jitter sygnału jest niższy,

a jitter wszystkich sygnałów wyjściowych może osiągać wartość jedynie 200ps.

SiFi II Technology

Technologia Sifi II pozwala na elastyczne odtwarzanie sygnałów poprzez

opcje filtrowania, takie jak stepping, wygładzanie i interpolacja.

Opcje te w funkcji sortowania sygnału mogą zapewnić precyzyjną

kontrolę roll down dla wybranego sygnału. Łącząc te elastyczne

opcje odtwarzania lub używając czasu krawędzi w trybie interpolacji,

z łatwością zdefiniujesz zakres szerokopasmowych komponentów w sygnale.

Obsługa wielu wyjść sygnałowych

Obsługuje PRBS, RS232 i wyjście sekwencyjne

Sekwencjonowanie Arb

Twórz i łącz skomplikowane sekwencje sygnałów do odtworzenia

lub analizy uszkodzeń za jednym dotknięciem palca.

Funkcja ta łączy cykle różnych typów przebiegów, w tym dwutonowych,

fal arbitralnych czy szumu, w celu naśladowania szerokiego zestawu sygnałów testowych.

Cicha praca bez wentylatora

Konstrukcja projektu bez wentylatora, pozwala na pracę

bez zbędnych zakłóceń dźwiękowych.

Generator harmoniczny

DG900 ma wbudowaną funkcję generatora harmonicznego.

Wyprowadza harmoniczne sygnały o określonych czasach,

amplitudzie i fazie. Jest on zwykle używany do testowania sprzętu

wykrywania lub filtrowania harmonicznego.

Miernik Częstotliwości 200MHz

Zapewnia 7-bitową funkcję pomiaru miernika częstotliwości,

który może mierzyć częstotliwość, okres, cykl pracy,

dodatnią szerokość impulsu, ujemną szerokość impulsu i inne parametry

zewnętrznego sygnału wejściowego, a także obsługuje statystyki wyników pomiarów
