TBMDA7 modulowany szerokopasmowy wzmacniacz sterujący

KARTA KATALOGOWA

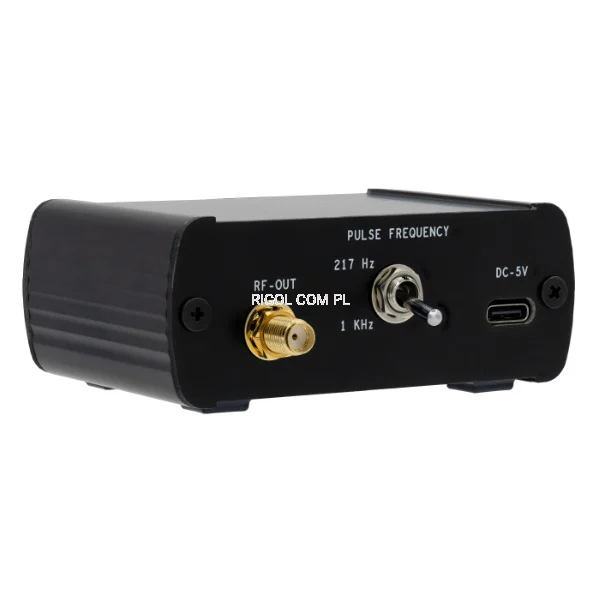

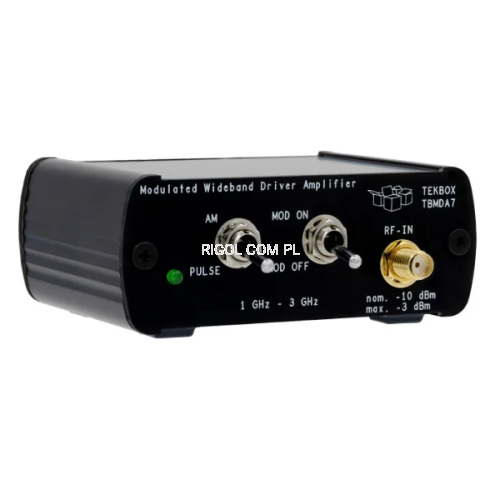

Przegląd produktu

Modulowany szerokopasmowy wzmacniacz sterujący TBMDA7 (1GHz – 3 GHz) został zaprojektowany w celu stworzenia niedrogiego źródła sygnału do testowania odporności elektronicznych elementów konstrukcyjnych i produktów. Działa on w zakresie częstotliwości od 1 GHz do 3 GHz i jest przeznaczony do zasilania z wyjścia generatora śledzącego analizatorów widma. Z punktem kompresji 1dB wynoszącym średnio 350 mW i nasyconą mocą wyjściową wynoszącą średnio 500 mW, może zwiększyć moc wyjściową generatora śledzącego, aby zasilać sondy bliskiego pola Tekbox w celu znalezienia czułego punktu obwodu elektronicznego lub wytworzenia pola elektrycznego do:

• 150V/m CW, 80V/m AM podczas pracy z komorą TEM Tekbox TBTC0
• 80V/m CW, 45V/m AM podczas zasilania TBTC1
• 40V/m CW, 25 V/M AM podczas zasilania TBTC2
• 27V/m CW, 15V/m AM podczas zasilania TBTC3

Sygnałami testowymi do badania odporności mogą być CW, AM lub PM. TBMDA7 zapewnia wbudowaną zdolność modulacji do generowania sygnałów AM lub PM o częstotliwości 1 kHz. W trybie PM, TBMDA7 może również generować sygnał 217 Hz z 12,5% cyklem pracy w celu symulacji szumu TDMA telefonu komórkowego.

Właściwości

Kluczowe cechy

• Zakres częstotliwości: 1 GHz - 3 GHz
• Wejście/wyjście RF: 50 Ohm, SMA żeńskie; Zasilanie DC: Złącze Mini-USB-C
• Nominalne napięcie zasilania: 5 V, typ. 800 mA; maksymalne napięcie zasilania 5,5 V.
• Nominalna moc wejściowa: -10 dBm do - 8 dBm; maksymalna moc wejściowa: -5 dBm ciągłe, -3 dBm maks.
• Zakres temperatur pracy: -20°C do 50°C
• Harmoniczne: < -10 dBc typ. @ 1,5 GHz
• Harmoniczne: < -15 dBc typ. @ 1,5 GHz
• Wewnętrzna częstotliwość modulacji AM: 1 kHz ±10%
• Wewnętrzne częstotliwości modulacji PM: 1 kHz ±10%, 217 Hz ±20%
• Cykl pracy, PM: 50% ±10% @ 1 kHz; 12,5% ±20% @ 217 Hz
