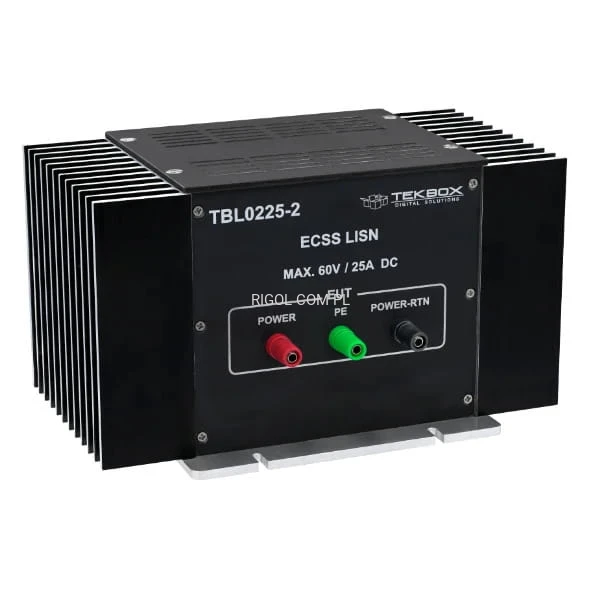

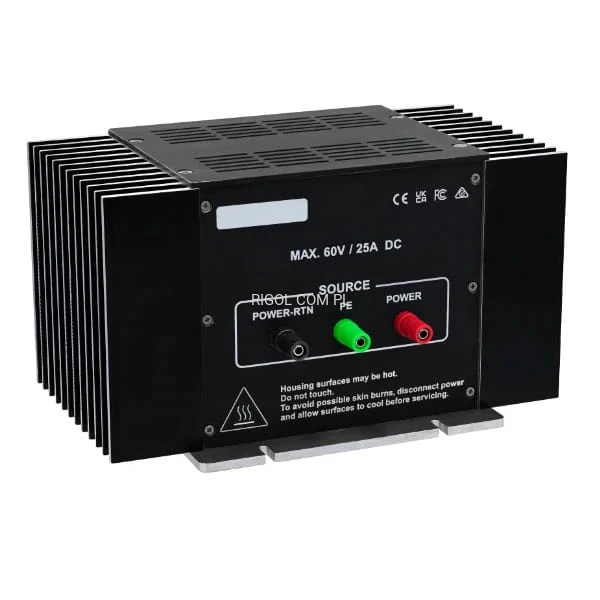

TBL0225-2 2uH stabilizator impedancji sieci LISN

TBL0225-2 to dwuścieżkowy 50 Ω // 2 µH stabilizator impedancji sieci LISN charakteryzujący się zakresem częstotliwości od 10 Hz do 200 MHz.

Przejdź do pełnego opisu

10 793,25 zł

Ilość

szt.

Dostępność:

dostępny

Dostawa darmowa - Kurier DHL

Czas wysyłki: 30 Dni

Opis

Karta katalogowa

Przegląd produktu

TBL0225-2 LISN to dwuścieżkowy 50 Ω // 2 µH LISN charakteryzujący się zakresem częstotliwości od 10 Hz do 200 MHz. Jest on oparty na standardzie ECSS-E-ST-20-07C Rev 1. Standard zapewnia ogólny schemat sieci LISN i pozwala na pewną elastyczność w zakresie wartości komponentów. Implementacja TBL0225-2 jest przeznaczona do stosowania w pomiarach EMC satelitów i statków kosmicznych. Sieć LISN nie ma wyjścia do pomiarów emisji przewodzonej; zamiast tego działa jedynie jako sieć do stabilizacji impedancji linii. Sonda monitorująca prąd RF jest używana do pomiaru emisji przewodzonych, zgodnie z normą.

Cewka indukcyjna 2 µH naśladuje typową indukcyjność wiązki przewodów zasilających w statkach kosmicznych lub satelitach.

Sonda LISN jest podłączana do linii zasilania i linii powrotnej zasilania EUT.

Kluczowe cechy

Typ LISN: V-AMN, 50 Ω // 2 µH
Charakteryzowany zakres częstotliwości: 10 Hz - 200 MHz
Rezystancja DC: 100 mΩ na ścieżkę
Maksymalny prąd: 25 A ciągły
Zakres napięcia roboczego: 0 - 60 V DC
Zaciski EUT / SOURCE: 4 mm gniazda bananowe
Wymiary: W 260 mm × L 140 mm × H 150 mm
Waga: 4,1 kg

Porównanie modeli

Model	Impedancja	Zakres częstotliwości	Path	Maks. Prąd	Maks. Napięcie	EUT Socket	Dodatkowe cechy
TBLDC32-2	150 Ohm	9 kHz: 30 MHz	2	32 A	1000 V DC	4 mm, safety	150 Ohm DC LISN A, B, Common Mode Differential Mode operation
TBL00705-2	0,7 µH//50 Ω	30 Hz: 500 MHz	2	5 A	60 V nominal, Component rating: 100 V	4 mm (banana)	400mΩ serial resistor
ТВL0110-2	1 µH//50 Ω	30 Hz: 500 MHz	2	10 A	60 V nominal, Component rating: 100 V	4 mm (banana)	100mΩ serial resistor
ТВL0225-2	2 µH//50 Ω	10 Hz: 200 MHz	2	25 A	60 V nominal, Component rating: 100 V	4 mm (banana)	100mΩ serial resistor
ТВОН01	5 µH//50 Ω	150 kHz: 108 MHz	1	10 A	60 V nominal, Component rating: 250 V	4 mm (banana)	-
TBL0550-1	5 µH//50 Ω	150 kHz: 108 MHz	1	50 A	60 V nominal, Component rating: 250 V	Phoenix High Current	-
TBL05100-1	5 µH//50 Ω	150 kHz: 108 MHz	1	100 A	60 V nominal, Component rating: 350 V AV@ 50/60 Hz; 600 V DC	Phoenix High Current	Can be jumpered to various standards
TBL05100-1-B	5 µH//50 Ω	150 kHz: 108 MHz	1	100 A	Component rating: 0-500V @ 50/60 Hz 250 V AC @ 400 Hz 1000 V DC	Phoenix High Current	Can be jumpered to various standards
TBLM2	-	150 kHz: 110 MHz	-	-	-	-	LISN Mate
TBL5016-1	50 µH//50 Ω (50 µH+5 Ω)//50 Ω	150 kHz: 30 MHz	1	16 A	250 V	Phoenix High Current	can be jumpered 50 µH//50 Ω or (50 µH+5 Ω)//50 Ω no 250uH pre-filter
TBL50100-1	50 µH//50 Ω (50 µH+5 Ω)//50 Ω	150 kHz: 30 MHz	1	100 A	250 V	Phoenix High Current	can be jumpered 50 µH//50 Ω or (50 µH+5 Ω)//50 Ω no 250uH pre-filter
TBLC08	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	8 A	240 V	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5008-2B	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	8 A	250 V AC 50/60 Hz or DC	Country speciﬁc mains socket	separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5008-2C	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	8 A	250 V AC 50/60 Hz or DC	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5016-2B	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	16 A	250 V AC 50/60 Hz or DC	Country speciﬁc mains socket	separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5016-2C	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	16 A	250 V AC 50/60 Hz or DC	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5016-3	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	3	16 A	450 V/240 V	СЕЕ/ЕС60309	Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5032-3	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	3	32 A	450 V/240 V	СЕЕ/ЕС60309	Artificial hand connection PE switcha
