TBL05100-1-B 5uH 100A Stabilizator impedancji sieci LISN

Uniwersalna sieć stabilizacji impedancji linii LISN 5 µH; zakres częstotliwości: 10 kHz - 400 MHz; 1000 V DC

Przejdź do pełnego opisu

8 025,75 zł

Ilość

szt.

Dostępność:

dostępny

Dostawa

od 0,00 zł - Paczkomaty Inpost

Czas wysyłki: 30 Dni

Opis

Karta katalogowa

Przegląd produktu

LISN - Line Impedance Stabilization Network: to zespoły filtrów mających za zadanie odfiltrowanie zakłóceń przychodzących z sieci zasilania, oraz przekierowanie zakłóceń wytwarzanych przez EUT (badane urządzenie) do wyjścia przeznaczonego do podłączania odbiornika EMC (lub analizatora).

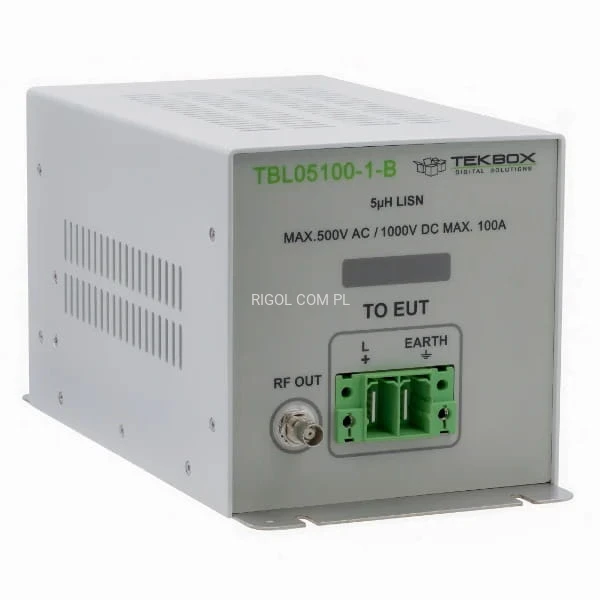

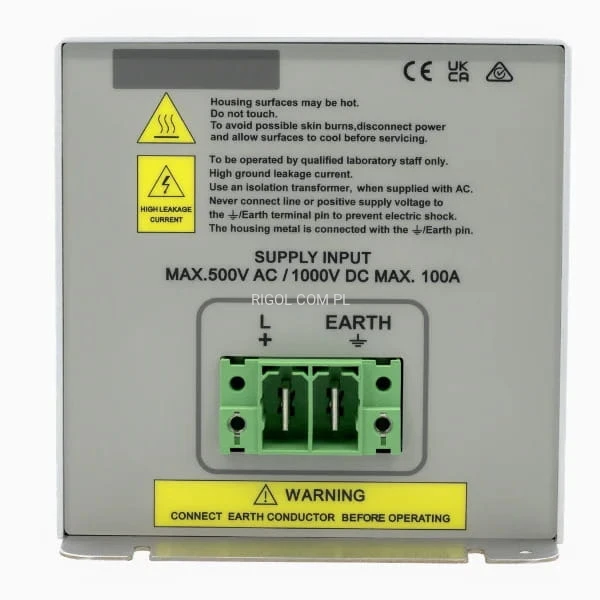

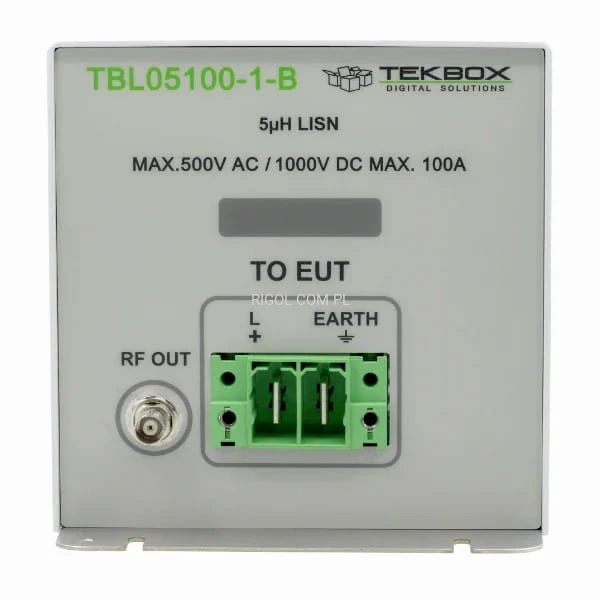

Tekbox TBL05100-1-B to uniwersalna sieć stabilizacji impedancji linii LISN 5 µH, który spełnia wymagania kilku norm. TBL05100 jest fabrycznie ustawiony na 50 Ω // 5 µH + 1 Ω, spełniając wymagania CISPR 16-1-2 i CISPR 25 dotyczące impedancji, fazy i specyfikacji izolacji. Ustawiając wewnętrzną zworkę, można go przekształcić w warianty 50 Ω // 5 µH, które obsługują standardy takie jak CISPR 25, MIL-STD-461G, ISO11452-4 i ISO 7637-2. Dodając zewnętrzny kondensator 10F, impedancja będzie spełniać specyfikacje DO-160.

LISN jest podłączany do linii zasilającej EUT (testowanego sprzętu). Szum przewodzony na zaciskach zasilania EUT może być monitorowany na złączu BNC za pomocą analizatora widma lub odbiornika pomiarowego. Cewka indukcyjna 5 µH odsprzęga zacisk źródła (zasilania) od zacisku EUT.

Użycie dwóch TBL05100-1-B w połączeniu z Tekbox LISN Mate pozwala na oddzielny pomiar szumu w trybie wspólnym i różnicowym. Urządzenie jest wyposażone w kabel BNC-męski do N-męskiego RG232, złącza współpracujące i wsporniki uziemienia do przymocowania go do płaszczyzny uziemienia.

Kluczowe cechy

Topologia: pojedyncza ścieżka, konfigurowalna, 50 Ω // 5 µH + 1 Ω, 50 Ω // 5 µH; wewnętrzny kondensator może być odłączony dla konfiguracji ISO 7637-2 i DO-160; zewnętrzny kondensator 10 µF jest dostępny dla DO-160; LISN jest fabrycznie ustawiony na 50 Ω // 5 µH + 1 Ω, inne konfiguracje wymagają ustawienia wewnętrznej zworki wysokoprądowej.
Obsługiwane standardy: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO11452-4 i ISO 7637-2
Charakteryzowany zakres częstotliwości: 10 kHz - 400 MHz
Rezystancja DC: < 5 mΩ Źródło+ do EUT+; < 5 mΩ Źródło- do EUT-
Maksymalny prąd: 100 A; patrz wykres z charakterystyką nagrzewania, rozdział 8
Maksymalny zakres napięcia roboczego: 0 - 500 V AC @50/60 Hz, 250 V AC @ 400 Hz, 1000 V DC
Wysokoprądowe zaciski wtykowe / śrubowe; męskie: Phoenix Contact 1762741, żeńskie: Phoenix Contact 1762592; 2 żeńskie bloki zacisków są dostarczane jako akcesoria domyślne
Zworka: Harwin D3087-98
Wymiary: 300 mm × 150 mm × 150 mm
Waga: 2,7 kg

Zastosowanie

Pomiary hałasu przewodzonego EMC

Porównanie modeli

Model	Impedancja	Zakres częstotliwości	Path	Maks. Prąd	Maks. Napięcie	EUT Socket	Dodatkowe cechy
TBLDC32-2	150 Ohm	9 kHz: 30 MHz	2	32 A	1000 V DC	4 mm, safety	150 Ohm DC LISN A, B, Common Mode Differential Mode operation
TBL00705-2	0,7 µH//50 Ω	30 Hz: 500 MHz	2	5 A	60 V nominal, Component rating: 100 V	4 mm (banana)	400mΩ serial resistor
ТВL0110-2	1 µH//50 Ω	30 Hz: 500 MHz	2	10 A	60 V nominal, Component rating: 100 V	4 mm (banana)	100mΩ serial resistor
ТВL0225-2	2 µH//50 Ω	10 Hz: 200 MHz	2	25 A	60 V nominal, Component rating: 100 V	4 mm (banana)	100mΩ serial resistor
ТВОН01	5 µH//50 Ω	150 kHz: 108 MHz	1	10 A	60 V nominal, Component rating: 250 V	4 mm (banana)	-
TBL0550-1	5 µH//50 Ω	150 kHz: 108 MHz	1	50 A	60 V nominal, Component rating: 250 V	Phoenix High Current	-
TBL05100-1	5 µH//50 Ω	150 kHz: 108 MHz	1	100 A	60 V nominal, Component rating: 350 V AV@ 50/60 Hz; 600 V DC	Phoenix High Current	Can be jumpered to various standards
TBL05100-1-B	5 µH//50 Ω	150 kHz: 108 MHz	1	100 A	Component rating: 0-500V @ 50/60 Hz 250 V AC @ 400 Hz 1000 V DC	Phoenix High Current	Can be jumpered to various standards
TBLM2	-	150 kHz: 110 MHz	-	-	-	-	LISN Mate
TBL5016-1	50 µH//50 Ω (50 µH+5 Ω)//50 Ω	150 kHz: 30 MHz	1	16 A	250 V	Phoenix High Current	can be jumpered 50 µH//50 Ω or (50 µH+5 Ω)//50 Ω no 250uH pre-filter
TBL50100-1	50 µH//50 Ω (50 µH+5 Ω)//50 Ω	150 kHz: 30 MHz	1	100 A	250 V	Phoenix High Current	can be jumpered 50 µH//50 Ω or (50 µH+5 Ω)//50 Ω no 250uH pre-filter
TBLC08	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	8 A	240 V	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5008-2B	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	8 A	250 V AC 50/60 Hz or DC	Country speciﬁc mains socket	separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5008-2C	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	8 A	250 V AC 50/60 Hz or DC	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5016-2B	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	16 A	250 V AC 50/60 Hz or DC	Country speciﬁc mains socket	separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5016-2C	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	16 A	250 V AC 50/60 Hz or DC	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5016-3	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	3	16 A	450 V/240 V	СЕЕ/ЕС60309	Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5032-3	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	3	32 A	450 V/240 V	СЕЕ/ЕС60309	Artificial hand connection PE switcha
