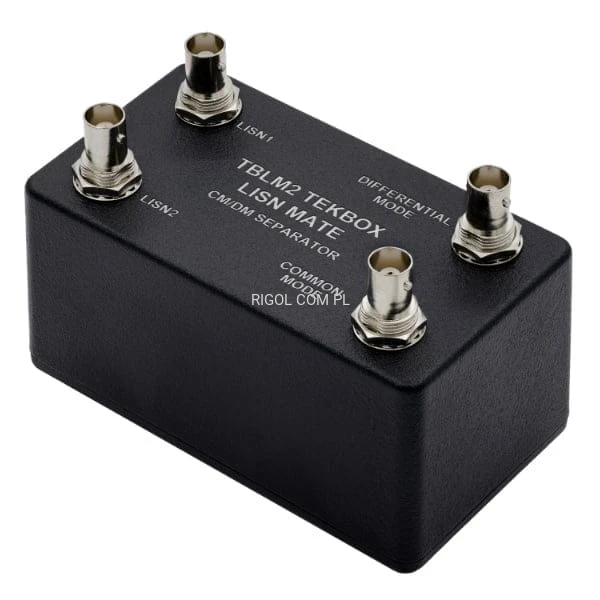

TBLM02 LISN MATE

TBLM02 LISN Mate - separator do sieci LISN (CM/DM)

Przejdź do pełnego opisu

1 599,00 zł

Ilość

szt.

Dostępność:

dostępny

Dostawa

od 0,00 zł - Paczkomaty Inpost

Czas wysyłki: 1 - 3 dni

Opis

Karta katalogowa

Przegląd produktu

TBLM02 LISN Mate jest urządzeniem wspomagającym separator LISN w trybie wspólnym(CM) / różnicowym (DM). LISN Mate jest podłączony do wyjścia LISN podłączonego do dodatniej linii zasilającej i do drugiego LISN podłączonego do ujemnej linii zasilającej.

Przewodzony sygnał szumu na wyjściu LISN jest sumą szumu w trybie wspólnym i różnicowym. Matryca LISN MATE rozdziela go na komponenty trybu wspólnego i trybu różnicowego, przy czym każdy komponent sygnału jest dostępny w oddzielnym porcie BNC. TBLM2 może być używany w zakresie częstotliwości od 9 kHz do 110 MHz.

Schemat połączenia przedstawiono na poniższym rysunku:

Kluczowe cechy

Nominalny zakres częstotliwości: 150 kHz - 100 MHz
Użyteczny zakres częstotliwości: 9 kHz - 110 MHz
Impedancja portu

│ZLISN1│, │ZLISN2│, │ZCM│: 150 kHz - 1 MHz: 30…55 Ohm, 1 MHz -30 MHz: 50….60 Ohm, 30 MHz - 100 MHz: 50….70 Ohm
│ZDM│: 150 kHz - 1 MHz: 30…50 Ohm, 1 MHz -30 MHz: 40….50 Ohm, 30 MHz - 100 MHz: 40….70 Ohm
│ZLISN1│: niezależnie od zakończenia na porcie LISN2
│ZLISN2│: niezależnie od zakończenia na porcie LISN1
│ZCM LISN1-LISN2│: 25 Ohm nominalnie
│ZDM LISN1-LISN2│: 100 Ohm nominalnie

Maksymalny poziom RF na dowolnym porcie BNC: 27 dBm
Maksymalny prąd stały na dowolnym porcie BNC: 30 mA

Akcesoria

Tekbox TBLM02 jest dostarczany z:

1x zakończenie BNC, 2x kabel BNC-męski do BNC-męski, 35 cm, RG223; indywidualny protokół testowy

Porównanie modeli

Model	Impedancja	Zakres częstotliwości	Path	Maks. Prąd	Maks. Napięcie	EUT Socket	Dodatkowe cechy
TBLDC32-2	150 Ohm	9 kHz: 30 MHz	2	32 A	1000 V DC	4 mm, safety	150 Ohm DC LISN A, B, Common Mode Differential Mode operation
TBL00705-2	0,7 µH//50 Ω	30 Hz: 500 MHz	2	5 A	60 V nominal, Component rating: 100 V	4 mm (banana)	400mΩ serial resistor
ТВL0110-2	1 µH//50 Ω	30 Hz: 500 MHz	2	10 A	60 V nominal, Component rating: 100 V	4 mm (banana)	100mΩ serial resistor
ТВL0225-2	2 µH//50 Ω	10 Hz: 200 MHz	2	25 A	60 V nominal, Component rating: 100 V	4 mm (banana)	100mΩ serial resistor
ТВОН01	5 µH//50 Ω	150 kHz: 108 MHz	1	10 A	60 V nominal, Component rating: 250 V	4 mm (banana)	-
TBL0550-1	5 µH//50 Ω	150 kHz: 108 MHz	1	50 A	60 V nominal, Component rating: 250 V	Phoenix High Current	-
TBL05100-1	5 µH//50 Ω	150 kHz: 108 MHz	1	100 A	60 V nominal, Component rating: 350 V AV@ 50/60 Hz; 600 V DC	Phoenix High Current	Can be jumpered to various standards
TBL05100-1-B	5 µH//50 Ω	150 kHz: 108 MHz	1	100 A	Component rating: 0-500V @ 50/60 Hz 250 V AC @ 400 Hz 1000 V DC	Phoenix High Current	Can be jumpered to various standards
TBLM2	-	150 kHz: 110 MHz	-	-	-	-	LISN Mate
TBL5016-1	50 µH//50 Ω (50 µH+5 Ω)//50 Ω	150 kHz: 30 MHz	1	16 A	250 V	Phoenix High Current	can be jumpered 50 µH//50 Ω or (50 µH+5 Ω)//50 Ω no 250uH pre-filter
TBL50100-1	50 µH//50 Ω (50 µH+5 Ω)//50 Ω	150 kHz: 30 MHz	1	100 A	250 V	Phoenix High Current	can be jumpered 50 µH//50 Ω or (50 µH+5 Ω)//50 Ω no 250uH pre-filter
TBLC08	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	8 A	240 V	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5008-2B	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	8 A	250 V AC 50/60 Hz or DC	Country speciﬁc mains socket	separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5008-2C	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	8 A	250 V AC 50/60 Hz or DC	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5016-2B	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	16 A	250 V AC 50/60 Hz or DC	Country speciﬁc mains socket	separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5016-2C	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	16 A	250 V AC 50/60 Hz or DC	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5016-3	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	3	16 A	450 V/240 V	СЕЕ/ЕС60309	Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5032-3	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	3	32 A	450 V/240 V	СЕЕ/ЕС60309	Artificial hand connection PE switcha
