TBL5032-3 50uH 32A Stabilizator impedancji sieci LISN

Dostępność: dostępny

Wysyłka w: 48 godzin

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 13 782,15 zł

Cena regularna:

13782.15

Najniższa cena z 30 dni przed obniżką:

Cena netto: 11 205,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Producent:

Opis

KARTA KATALOGOWA

Przegląd produktu

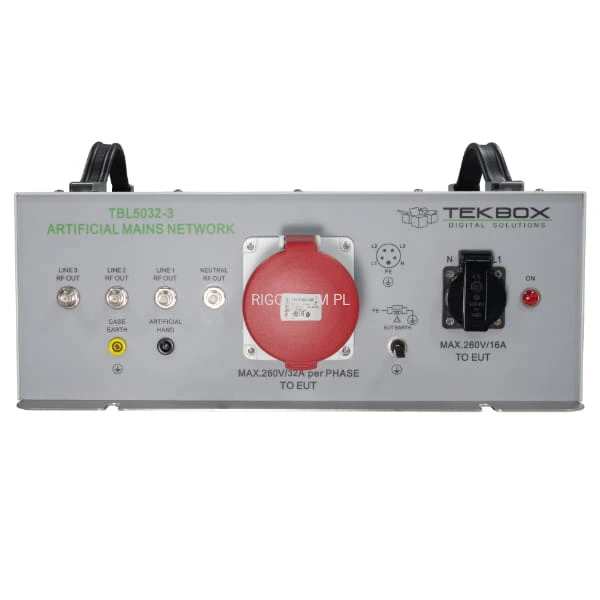

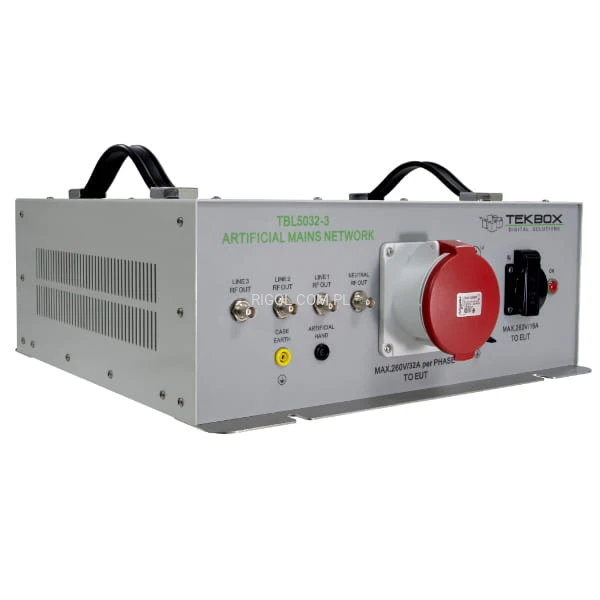

TBL5032-3 to sieć stabilizacji impedancji liniowej do pomiaru zakłóceń przewodzonych przez linię w zakresie od 9 kHz do 30MHz, zgodnie z normą CISPR 16-1-2. Urządzenie przeznaczone jest do badania urządzeń 3-fazowych i jednofazowych, zasilanych prądem przemiennym o napięciach zasilania do maksymalnie 450V/260V i 32A. Szum przewodzony może być mierzony na każdej fazie oraz na przewodzie neutralnym. TBL5032-3 posiada oddzielne wyjścia RF dla każdej fazy i przewodu neutralnego i w konsekwencji może być sprzężony z TBLM01 w celu rozdzielenia emisji na składowe trybu wspólnego i różnicowego. TBL5032-3 nie posiada zintegrowanego filtra górnoprzepustowego na wyjściach RF, ale zamiast niego dostarczany jest zewnętrzny koncentryczny filtr górnoprzepustowy 9 kHz.

Jednofazowe gniazdo DUT jest dostępne w wersjach dla poszczególnych krajów.

Kluczowe cechy

Zakres częstotliwości: od 9 kHz do 30 MHz
Impedancja: 50 Ω ║ (50 µH + 5 Ω)
Sztuczna ręka: 220 pF + 511 Ω
PE przełączalny: 50 Ω ║ 50 µH
250µH filtr wstępny
Oddzielne wyjścia RF dla każdej linii i neutralnej
Induktory z rdzeniem powietrznym
Napięcie linii: max. 540V/260V / 50-60 Hz, CAT ‖.
Maks. prąd na linię i neutralny: 32A @ 23°C każdy

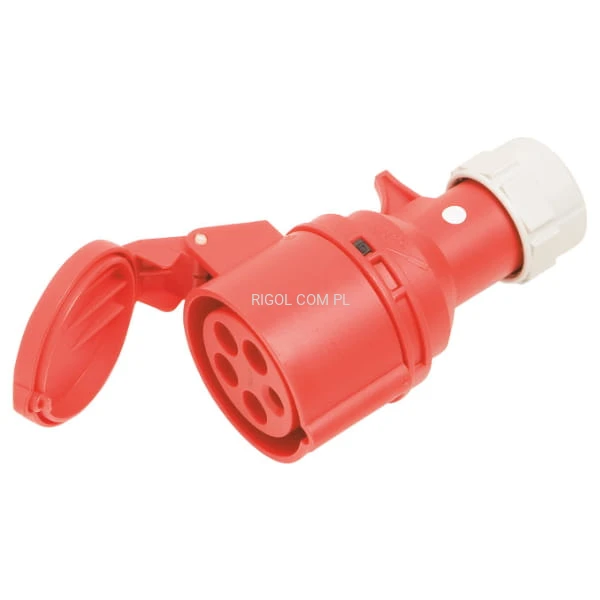

3-fazowe gniazdo DUT: CEE/IEC60309, 3L+N+PE, 32A, żeńskie
Gniazdo DUT jednofazowe: specyficzne dla danego kraju

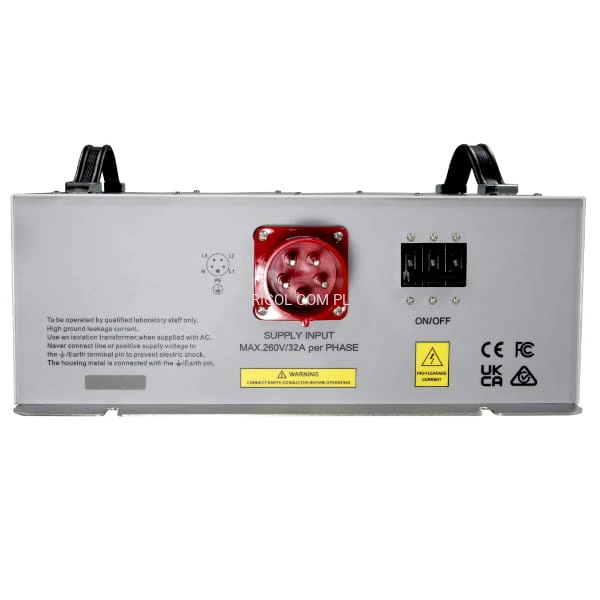

Złącze zasilania: CEE/IEC60309, 3L+N+PE, 32A, męskie
Złącza pomiarowe: 50 Ω BNC
Zewnętrzny filtr górnoprzepustowy 9 kHz, N-męski / N-męski
Zakres temperatur pracy: +5°C ... + 40°C; 5% do 80% RH

Akcesoria

Tekbox TBL5032-3 jest dostarczany z:

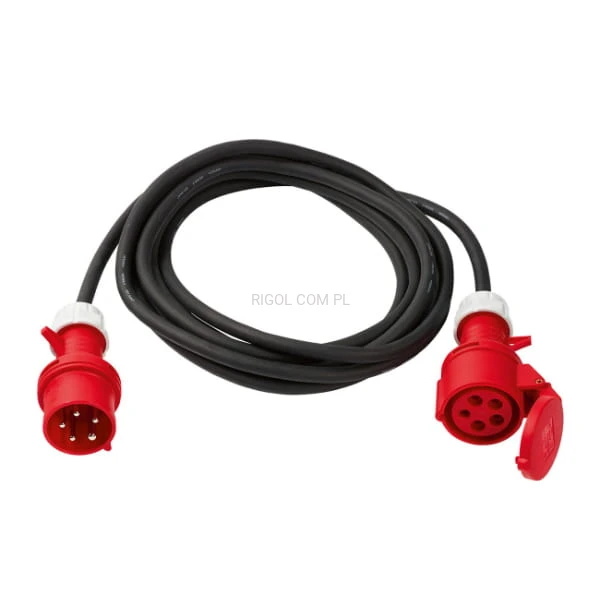

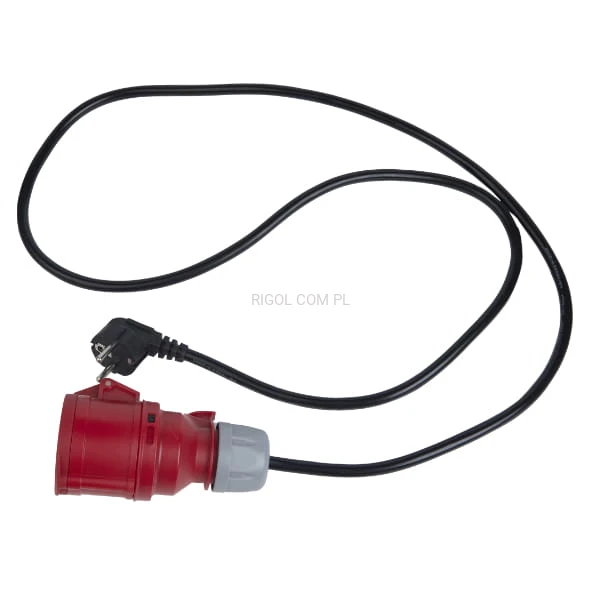

Kabel zasilający
Kabel koncentryczny RG223 BNC-męski do N-męski (100 cm)
Zakończenie 3x 50 Ω
Filtr górnoprzepustowy TBHPF1-9 kHz

Zastosowanie

Badania wstępnej zgodności EMC w zakresie szumów przewodzonych

Porównanie modeli LISN Tekbox:

Model	Impedancja	Zakres częstotliwości	Path	Maks. Prąd	Maks. Napięcie	EUT Socket	Dodatkowe cechy
TBLDC32-2	150 Ohm	9kHz – 30 MHz	2	32A	1000V DC	4mm, safety	150 Ohm DC LISN A, B, Common Mode Differential Mode operation
TBL00705-2	0.7µH//50Ω	30 Hz – 500 MHz	2	5A	60V nominal, Component rating: 100V	4mm (banana)	400mΩ serial resistor
ТВL0110-2	1µH//50Ω	30 Hz – 500 MHz	2	10A	60V nominal, Component rating: 100V	4mm (banana)	100mΩ serial resistor
ТВL0225-2	2µH//50Ω	10 Hz – 200 MHz	2	25A	60V nominal, Component rating: 100V	4mm (banana)	100mΩ serial resistor
ТВОН01	5µH//50Ω	150 kHz – 108 MHz	1	10A	60V nominal, Component rating: 250V	4mm (banana)	-
TBL0550-1	5µH//50Ω	150 kHz – 108 MHz	1	50A	60V nominal, Component rating: 250V	Phoenix High Current	-
TBL05100-1	5µH//50Ω	150 kHz – 108 MHz	1	100A	60V nominal, Component rating: 350V AV@ 50/60 Hz; 600V DC	Phoenix High Current	Can be jumpered to various standards
TBL05100-1-B	5µH//50Ω	150 kHz – 108 MHz	1	100A	Component rating: 0-500V @ 50/60 Hz 250V AC @ 400Hz 1000V DC	Phoenix High Current	Can be jumpered to various standards
TBLM2	-	150 kHz – 110 MHz	-	-	-	-	LISN Mate
TBL5016-1	50µH//50Ω (50µH+5Ω)//50Ω	150 kHz – 30 MHz	1	16A	250V	Phoenix High Current	can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter
TBL50100-1	50µH//50Ω (50µH+5Ω)//50Ω	150 kHz – 30 MHz	1	100A	250V	Phoenix High Current	can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter
TBLC08	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	8A	240V	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH
TBL5008-2B	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	8A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH
TBL5008-2C	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	8A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH
TBL5016-2B	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	16A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH
TBL5016-2C	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	16A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH
TBL5016-3	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	3	16A	450V/240V	СЕЕ/ЕС60309	Artificial hand connection PE switchable: 50Ω//50µH
TBL5032-3	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	3	32A	450V/240V	СЕЕ/ЕС60309	Artificial hand connection PE switcha

Pliki do pobrania:

TBL5032-3_LISN-Manual [EN]
