TBL0550-1 5uH 50A stabilizator impedancji sieci LISN

Dostępność: dostępny

Wysyłka w: 48 godzin

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 3 038,10 zł

Cena regularna:

3038.10

Najniższa cena z 30 dni przed obniżką:

Cena netto: 2 470,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Producent:

Opis

KARTA KATALOGOWA

Przegląd produktu

TBL0550-1 5µH LISN jest urządzeniem wymaganym do konfiguracji prowadzonych pomiarów zakłóceń urządzeń elektronicznych zasilanych prądem stałym. Jest przeznaczony do stosowania w pomiarach w zakresie częstotliwości od 150 kHz do 110 MHz zgodnie z CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F, ISO11452-4 oraz z limitami DO-160 / ED- 14G i ISO 7637-2.

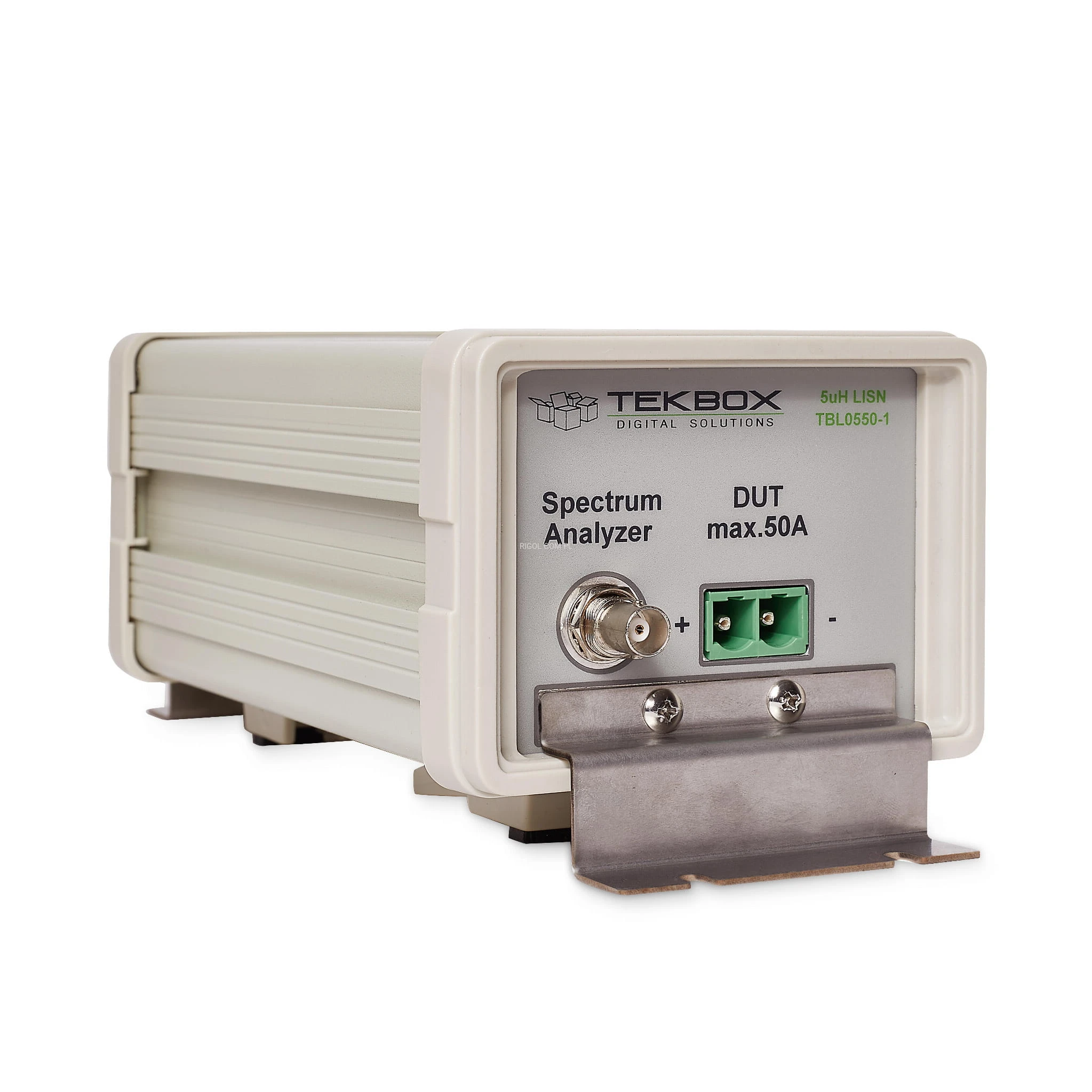

LISN jest wstawiany do linii zasilania testowanego urządzenia. Zakłócenia przewodzące obecne na zaciskach zasilania testowanego urządzenia można zmierzyć na złączu BNC za pomocą analizatora widma lub odbiornika pomiarowego. Zacisk źródła (zasilania) i zacisk DUT są oddzielone cewką indukcyjną 5µH.

Dwa TBL0550-1 w połączeniu z Tekbox LISN Mate umożliwiają oddzielny pomiar zaburzeń w trybie wspólnym i w trybie różnicowym.

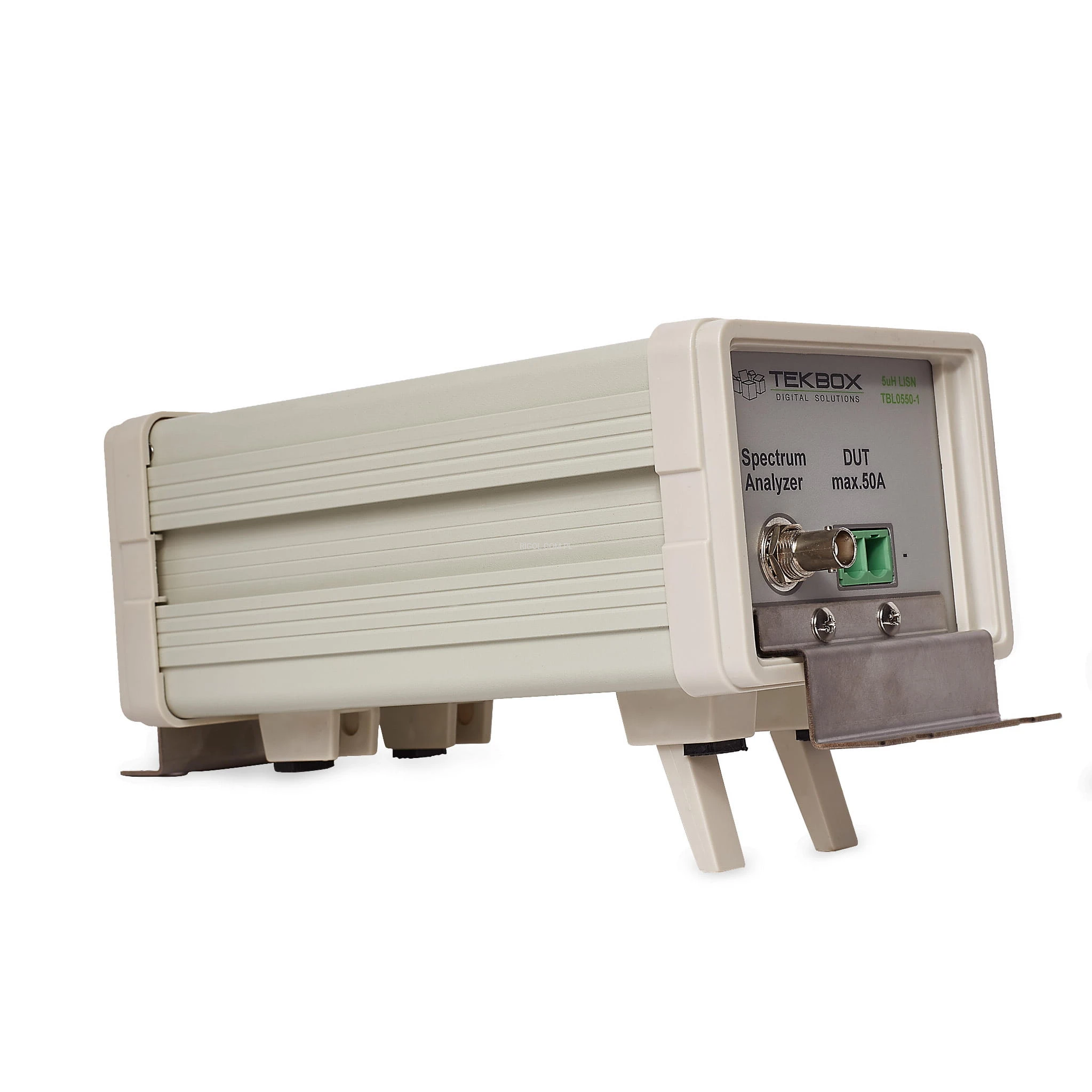

Urządzenie jest wyposażone w kable, odpowiednie złącza i wsporniki uziemiające, aby przymocować je do płaszczyzny uziemienia.

Kluczowe cechy

Zakres częstotliwości: 100 kHz - 150 MHz
Rezystancja: <9 mΩ Źródło + do DUT +; <2 mΩ Źródło do DUT Maksymalny prąd: 50 A ciągły, 70 A przez 3 minuty
Nominalny zakres napięcia roboczego: 0 - 60 V DC;
Ocena elementu: 250 V.
Wysokoprądowe zaciski wtykowe / śrubowe - męskie: Phoenix Contact 1998933, żeńskie: Phoenix Contact 1967375
Kondensator 1µF można odłączyć wewnętrznie, usuwając zworkę
Wymiary: 120 mm x 100 mm x 225 mm (270 mm wraz ze wspornikami uziemiającymi); waga: 1,6 kg.

Zabezpieczenie analizatora widma / odbiornika pomiarowego:

TBL0550-1 LISN nie zawiera żadnych elementów ochronnych na ścieżce RF.
Użyj zewnętrznego tłumika i / lub ogranicznika, jeśli twoje urządzenie może wywoływać przepięcia lub wysokie poziomy szumów RF, w celu ochrony analizatora widma /wejścia odbiornika pomiarowego.

Bezpieczeństwo:

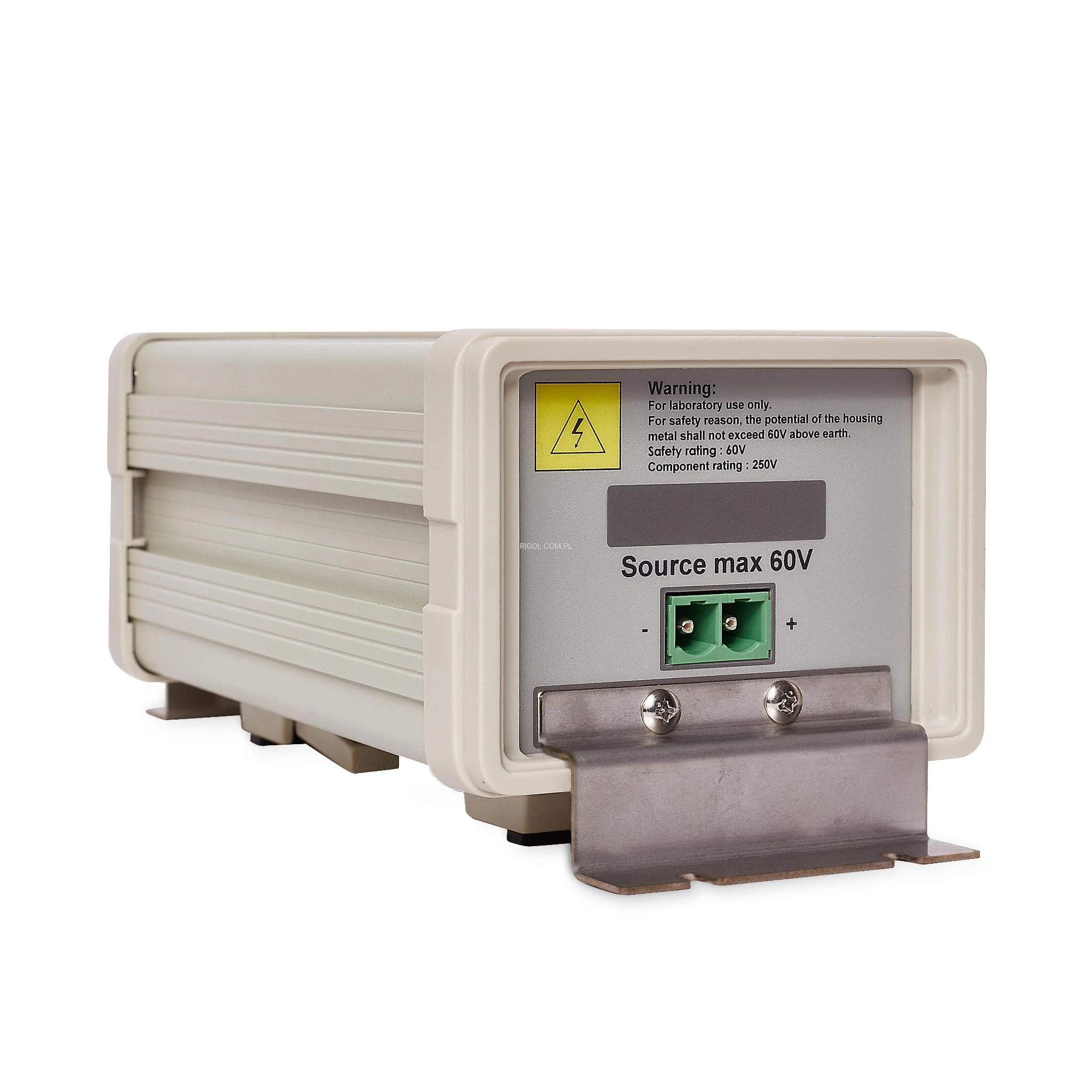

Obudowa LISN jest podłączona do pinu SOURCE i DUT ujemnego / uziemienia listwy zaciskowej i uziemienia złącza RF.
Nieumyślne połączenie dodatniego napięcia na bolcu uziemienia narazi cię na ryzyko porażenia prądem.
W związku z tym ze względów bezpieczeństwa nominalny zakres napięcia roboczego określono jako 0–60 V.

Porównanie modeli LISN Tekbox:

Model	Impedancja	Zakres częstotliwości	Path	Maks. Prąd	Maks. Napięcie	EUT Socket	Dodatkowe cechy
TBLDC32-2	150 Ohm	9kHz – 30 MHz	2	32A	1000V DC	4mm, safety	150 Ohm DC LISN A, B, Common Mode Differential Mode operation
TBL00705-2	0.7µH//50Ω	30 Hz – 500 MHz	2	5A	60V nominal, Component rating: 100V	4mm (banana)	400mΩ serial resistor
ТВL0110-2	1µH//50Ω	30 Hz – 500 MHz	2	10A	60V nominal, Component rating: 100V	4mm (banana)	100mΩ serial resistor
ТВL0225-2	2µH//50Ω	10 Hz – 200 MHz	2	25A	60V nominal, Component rating: 100V	4mm (banana)	100mΩ serial resistor
ТВОН01	5µH//50Ω	150 kHz – 108 MHz	1	10A	60V nominal, Component rating: 250V	4mm (banana)	-
TBL0550-1	5µH//50Ω	150 kHz – 108 MHz	1	50A	60V nominal, Component rating: 250V	Phoenix High Current	-
TBL05100-1	5µH//50Ω	150 kHz – 108 MHz	1	100A	60V nominal, Component rating: 350V AV@ 50/60 Hz; 600V DC	Phoenix High Current	Can be jumpered to various standards
TBL05100-1-B	5µH//50Ω	150 kHz – 108 MHz	1	100A	Component rating: 0-500V @ 50/60 Hz 250V AC @ 400Hz 1000V DC	Phoenix High Current	Can be jumpered to various standards
TBLM2	-	150 kHz – 110 MHz	-	-	-	-	LISN Mate
TBL5016-1	50µH//50Ω (50µH+5Ω)//50Ω	150 kHz – 30 MHz	1	16A	250V	Phoenix High Current	can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter
TBL50100-1	50µH//50Ω (50µH+5Ω)//50Ω	150 kHz – 30 MHz	1	100A	250V	Phoenix High Current	can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter
TBLC08	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	8A	240V	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH
TBL5008-2B	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	8A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH
TBL5008-2C	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	8A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH
TBL5016-2B	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	16A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH
TBL5016-2C	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	16A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH
TBL5016-3	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	3	16A	450V/240V	СЕЕ/ЕС60309	Artificial hand connection PE switchable: 50Ω//50µH
TBL5032-3	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	3	32A	450V/240V	СЕЕ/ЕС60309	Artificial hand connection PE switcha

Pliki do pobrania:

TBL0550-1 Manual [EN]
