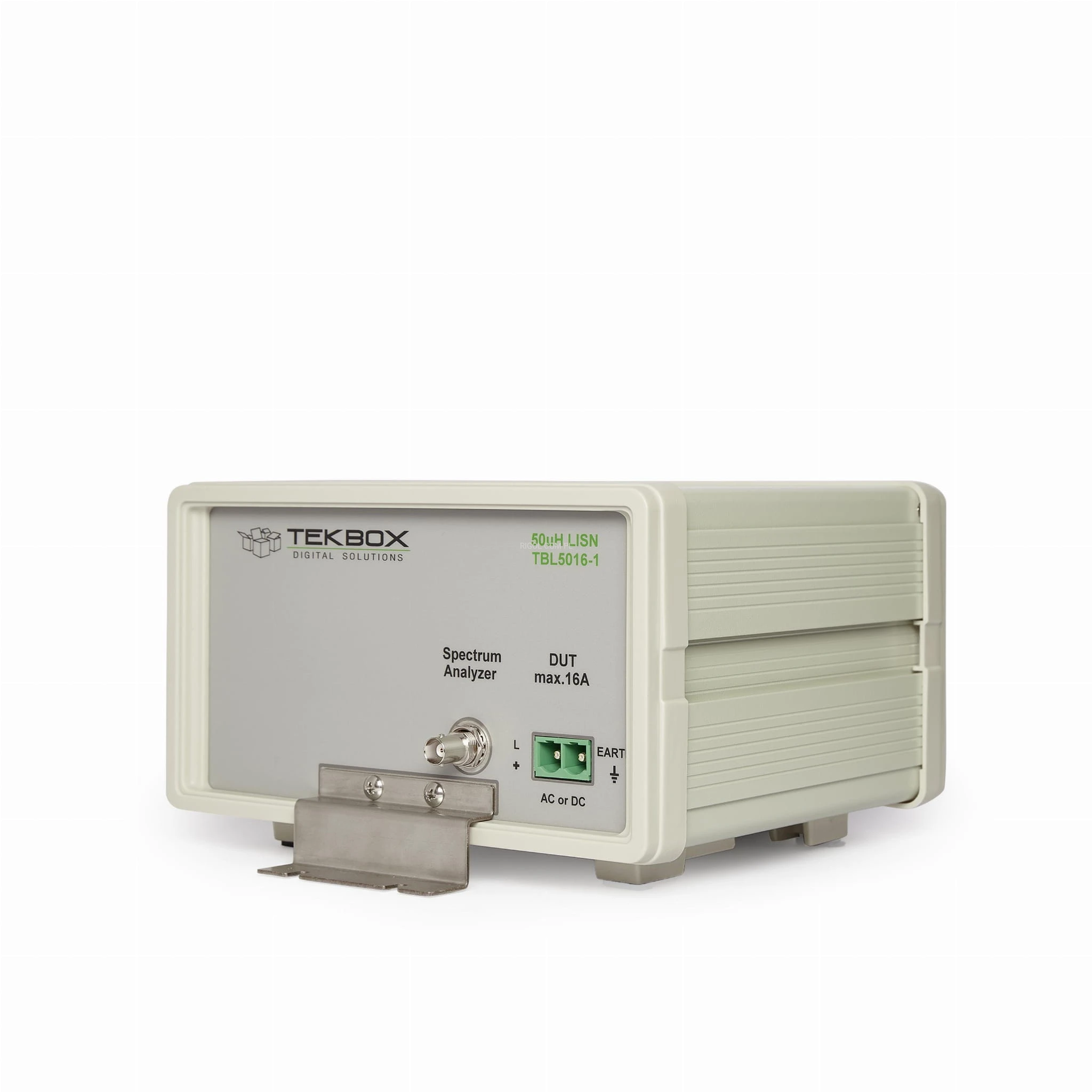

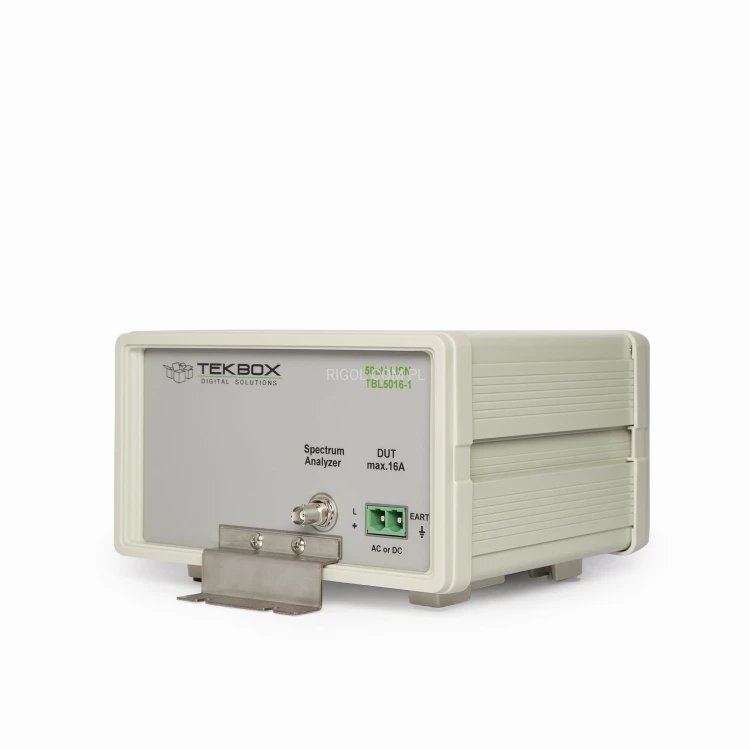

TBL5016-1 50uH 16A Stabilizator impedancji sieci LISN

Dostępność: dostępny

Wysyłka w: 24 godziny

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 3 425,55 zł

Cena regularna:

3425.55

Najniższa cena z 30 dni przed obniżką:

Cena netto: 2 785,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Producent:

Opis

KARTA KATALOGOWA

Przegląd produktu

TBL5016-1 50µH LISN jest urządzeniem niezbędnym do przeprowadzenia pomiarów szumów przewodzonych w urządzeniach elektronicznych zasilanych prądem stałym lub zmiennym. Został zaprojektowany zgodnie z normą CISPR 16-1-2 oraz MIL-STD-461F i jest charakteryzowany w zakresie częstotliwości od 9kHz do 100 MHz.

Oprócz wykonywania pomiarów szumów przewodzonych, LISN-y są również wykorzystywane do ustalenia określonej impedancji dla różnych innych znormalizowanych testów.

LISN jest konstrukcją jednoprzewodową 50Ω/50µH+5 Ω ze zworą wysokoprądową umożliwiającą zwarcie rezystora 5 Ohm i skonfigurowanie go jako 50Ω/50µH LISN zgodnie z CISPR 16-1-2. LISN jest charakteryzowany do 100 MHz, co oznacza, że może być stosowany w łącznym zakresie od 9 kHz do 100 MHz.

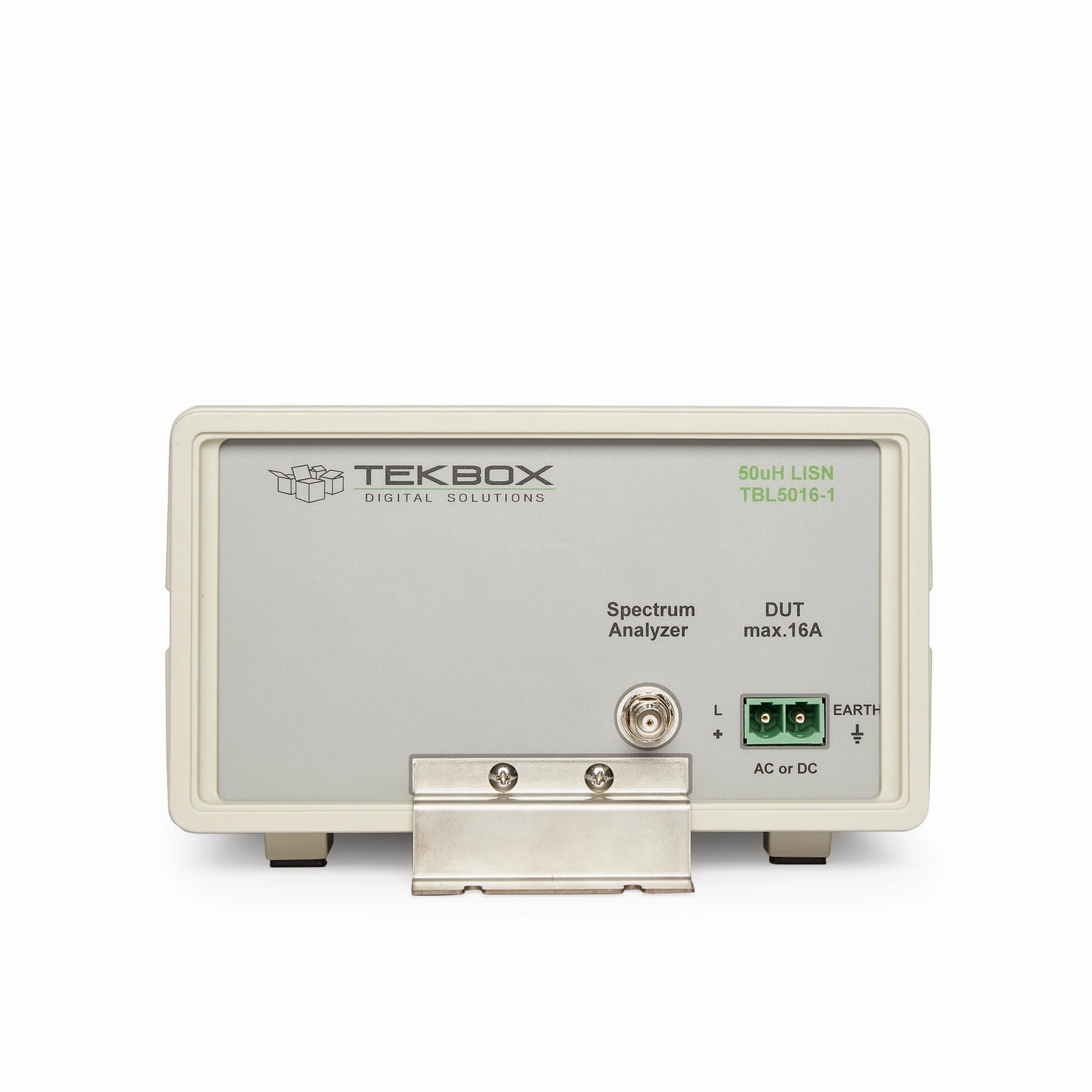

LISN jest wprowadzany do linii zasilającej urządzenia testowanego DUT (Device Under Test). Szum przewodzony, który jest obecny na zaciskach zasilania DUT może być mierzony na złączu BNC za pomocą analizatora widma lub odbiornika pomiarowego. Zacisk źródła (zasilania) i zacisk DUT są odsprzęgnięte przez induktor 50µH. Pomiary DC lub jednofazowe wymagają zwykle pary TBL5016-1. Połączenie ich z Tekbox LISN Mate umożliwia oddzielny pomiar szumu trybu wspólnego i różnicowego. DUT z zasilaniem 3-fazowym wymagają trzech lub czterech sztuk TBL5016-1, w zależności od tego, czy produkt jest dostarczany w konfiguracji trójkąta czy gwiazdy.

Urządzenie jest wyposażone w kabel BNC-male do N-male RG232, złącza współpracujące, zworki do konfiguracji wysokoprądowej oraz uchwyty do mocowania do płaszczyzny uziemienia.

Kluczowe cechy

Typ LISN: V-AMN, konfigurowalny jako 50Ω/50µH+5 Ω lub 50Ω/50µH
Zakres częstotliwości: 9 kHz - 100 MHz
Rezystancja DC: < 45 mΩ
Maksymalny prąd: 16A ciągły

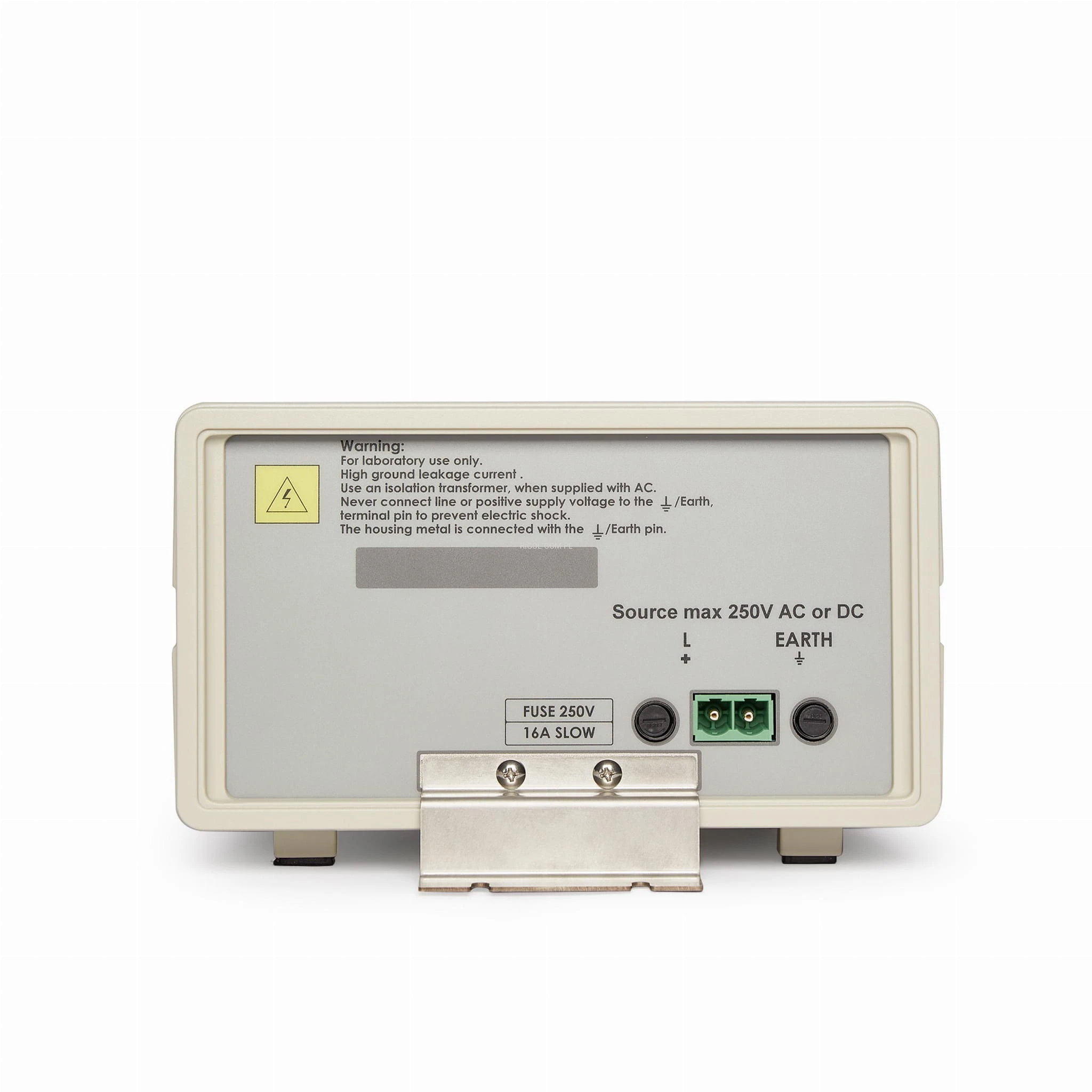

Zakres napięć roboczych: 0 - 250V DC; 0 - 250V AC (50/60 Hz), 0 - 120V AC (400 Hz)
Bezpiecznik: 2 x 16A wolny
Wysokoprądowe zaciski wtykowe/śrubowe - męskie: Phoenix Contact 1998933, żeńskie: Phoenix Contact 1967375
Wymiary: 250 mm x 225 mm x 140 mm (wraz z uchwytami do mocowania na ziemi)
Waga: 2,7 kg

Porównanie modeli LISN Tekbox:

Model	Impedancja	Zakres częstotliwości	Path	Maks. Prąd	Maks. Napięcie	EUT Socket	Dodatkowe cechy
TBLDC32-2	150 Ohm	9kHz – 30 MHz	2	32A	1000V DC	4mm, safety	150 Ohm DC LISN A, B, Common Mode Differential Mode operation
TBL00705-2	0.7µH//50Ω	30 Hz – 500 MHz	2	5A	60V nominal, Component rating: 100V	4mm (banana)	400mΩ serial resistor
ТВL0110-2	1µH//50Ω	30 Hz – 500 MHz	2	10A	60V nominal, Component rating: 100V	4mm (banana)	100mΩ serial resistor
ТВL0225-2	2µH//50Ω	10 Hz – 200 MHz	2	25A	60V nominal, Component rating: 100V	4mm (banana)	100mΩ serial resistor
ТВОН01	5µH//50Ω	150 kHz – 108 MHz	1	10A	60V nominal, Component rating: 250V	4mm (banana)	-
TBL0550-1	5µH//50Ω	150 kHz – 108 MHz	1	50A	60V nominal, Component rating: 250V	Phoenix High Current	-
TBL05100-1	5µH//50Ω	150 kHz – 108 MHz	1	100A	60V nominal, Component rating: 350V AV@ 50/60 Hz; 600V DC	Phoenix High Current	Can be jumpered to various standards
TBL05100-1-B	5µH//50Ω	150 kHz – 108 MHz	1	100A	Component rating: 0-500V @ 50/60 Hz 250V AC @ 400Hz 1000V DC	Phoenix High Current	Can be jumpered to various standards
TBLM2	-	150 kHz – 110 MHz	-	-	-	-	LISN Mate
TBL5016-1	50µH//50Ω (50µH+5Ω)//50Ω	150 kHz – 30 MHz	1	16A	250V	Phoenix High Current	can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter
TBL50100-1	50µH//50Ω (50µH+5Ω)//50Ω	150 kHz – 30 MHz	1	100A	250V	Phoenix High Current	can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter
TBLC08	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	8A	240V	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH
TBL5008-2B	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	8A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH
TBL5008-2C	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	8A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH
TBL5016-2B	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	16A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH
TBL5016-2C	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	16A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH
TBL5016-3	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	3	16A	450V/240V	СЕЕ/ЕС60309	Artificial hand connection PE switchable: 50Ω//50µH
TBL5032-3	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	3	32A	450V/240V	СЕЕ/ЕС60309	Artificial hand connection PE switcha

Pliki do pobrania:

TBL5016-1_LISN-Manual [EN]
