TBL50100-1 50uH 100A Stabilizator impedancji sieci LISN

Dostępność: dostępny

Wysyłka w: 30 Dni

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 7 693,65 zł

Cena regularna:

7693.65

Najniższa cena z 30 dni przed obniżką:

Cena netto: 6 255,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Producent:

Opis

KARTA KATALOGOWA

Przegląd produktu

LISN - Line Impedance Stabilization Network: to zespoły filtrów mających za zadanie odfiltrowanie zakłóceń przychodzących z sieci zasilania, oraz przekierowanie zakłóceń wytwarzanych przez EUT (badane urządzenie) do wyjścia przeznaczonego do podłączania odbiornika EMC (lub analizatora).

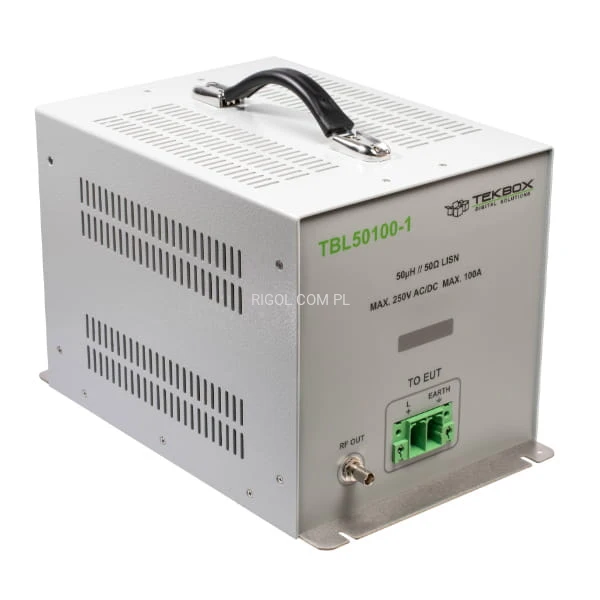

Tekbox TBL50100-1 50µH LISN jest urządzeniem niezbędnym do przeprowadzenia pomiarów szumów przewodzonych w urządzeniach elektronicznych zasilanych prądem stałym lub zmiennym. Został zaprojektowany zgodnie z normą CISPR 16-1-2 i charakteryzuje się 1 kanałem i pomiarem LISN 50 Ω / 50 µH w zakresie częstotliwości 150 kHz - 30 MHz.

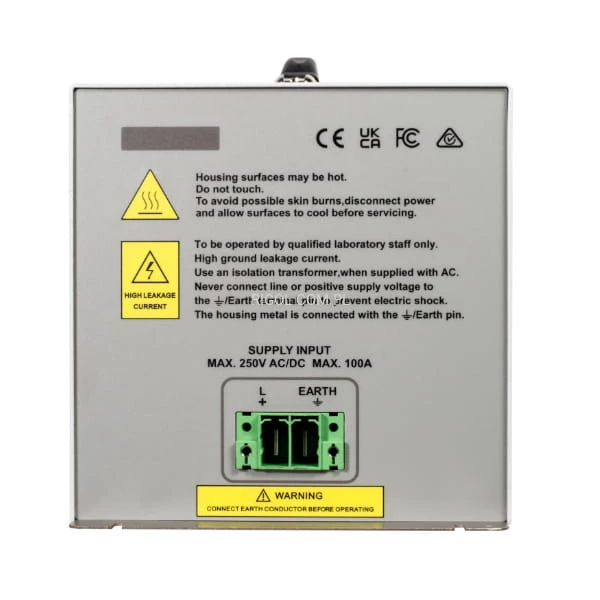

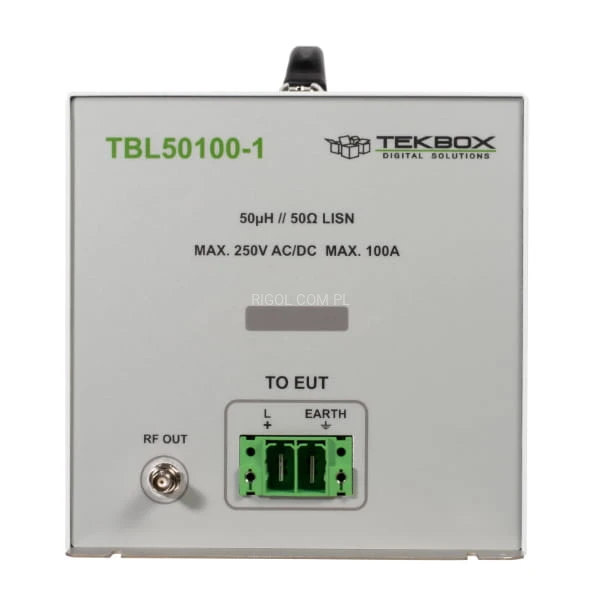

Oprócz wykonywania pomiarów szumów przewodzonych, LISN-y są również wykorzystywane do ustalenia określonej impedancji dla różnych innych znormalizowanych testów. LISN jest podłączany do linii zasilającej EUT (testowanego urządzenia). Szum przewodzony, który jest obecny na zaciskach zasilania EUT, można zmierzyć na złączu BNC za pomocą analizatora widma lub odbiornika pomiarowego. Zacisk SOURCE (zasilania) i zacisk EUT są odsprzęgnięte za pomocą cewki indukcyjnej 50 µH.

Pomiary DC lub jednofazowe zazwyczaj wymagają pary TBL50100-1. W połączeniu z Tekbox LISN Mate szum w trybie wspólnym i szum w trybie różnicowym mogą być mierzone oddzielnie. EUT z zasilaniem 3-fazowym wymagają trzech lub czterech sztuk TBL50100-1, w zależności od tego, czy produkt jest podłączony w konfiguracji trójkąta czy gwiazdy.

Urządzenie jest wyposażone w kabel BNC-male do N-male RG232, łącza współpracujące dla SOURCE i EUT oraz indywidualny protokół kalibracji.

Kluczowe cechy

Typ LISN: V-AMN, 50 Ω // 50 µH; bez filtra wstępnego 250 µH
Określony zakres częstotliwości 150 kHz - 30 MHz
Charakteryzowany zakres częstotliwości 9 kHz - 100 MHz
Rezystancja DC < 45 mΩ
Maksymalny prąd: 70 A ciągły, 100 A przez 10 minut; patrz wykres charakterystyki nagrzewania
Zakres napięcia roboczego: 0 - 250 V DC; 0 - 250 V AC (50/60 Hz)
Wysokoprądowe zaciski wtykowe / śrubowe; męskie: Phoenix Contact 1762741, żeńskie: Phoenix Contact 1762592
Złącze RF: BNC żeńskie
Wymiary 350 mm x 230 mm x 230 mm
Waga 5,3 kg

Zastosowanie

Pomiary hałasu przewodzonego EMC

Porównanie modeli LISN Tekbox:

Model	Impedancja	Zakres częstotliwości	Path	Maks. Prąd	Maks. Napięcie	EUT Socket	Dodatkowe cechy
TBLDC32-2	150 Ohm	9kHz – 30 MHz	2	32A	1000V DC	4mm, safety	150 Ohm DC LISN A, B, Common Mode Differential Mode operation
TBL00705-2	0.7µH//50Ω	30 Hz – 500 MHz	2	5A	60V nominal, Component rating: 100V	4mm (banana)	400mΩ serial resistor
ТВL0110-2	1µH//50Ω	30 Hz – 500 MHz	2	10A	60V nominal, Component rating: 100V	4mm (banana)	100mΩ serial resistor
ТВL0225-2	2µH//50Ω	10 Hz – 200 MHz	2	25A	60V nominal, Component rating: 100V	4mm (banana)	100mΩ serial resistor
ТВОН01	5µH//50Ω	150 kHz – 108 MHz	1	10A	60V nominal, Component rating: 250V	4mm (banana)	-
TBL0550-1	5µH//50Ω	150 kHz – 108 MHz	1	50A	60V nominal, Component rating: 250V	Phoenix High Current	-
TBL05100-1	5µH//50Ω	150 kHz – 108 MHz	1	100A	60V nominal, Component rating: 350V AV@ 50/60 Hz; 600V DC	Phoenix High Current	Can be jumpered to various standards
TBL05100-1-B	5µH//50Ω	150 kHz – 108 MHz	1	100A	Component rating: 0-500V @ 50/60 Hz 250V AC @ 400Hz 1000V DC	Phoenix High Current	Can be jumpered to various standards
TBLM2	-	150 kHz – 110 MHz	-	-	-	-	LISN Mate
TBL5016-1	50µH//50Ω (50µH+5Ω)//50Ω	150 kHz – 30 MHz	1	16A	250V	Phoenix High Current	can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter
TBL50100-1	50µH//50Ω (50µH+5Ω)//50Ω	150 kHz – 30 MHz	1	100A	250V	Phoenix High Current	can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter
TBLC08	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	8A	240V	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH
TBL5008-2B	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	8A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH
TBL5008-2C	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	8A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH
TBL5016-2B	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	16A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH
TBL5016-2C	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	16A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH
TBL5016-3	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	3	16A	450V/240V	СЕЕ/ЕС60309	Artificial hand connection PE switchable: 50Ω//50µH
TBL5032-3	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	3	32A	450V/240V	СЕЕ/ЕС60309	Artificial hand connection PE switcha

Pliki do pobrania:

TBL50100-1_LISN-Manual [EN]
