TBOH01 - 5µH Stabilizator impedancji sieci zasilającej LISN

Karta katalogowa

Przegląd produktu

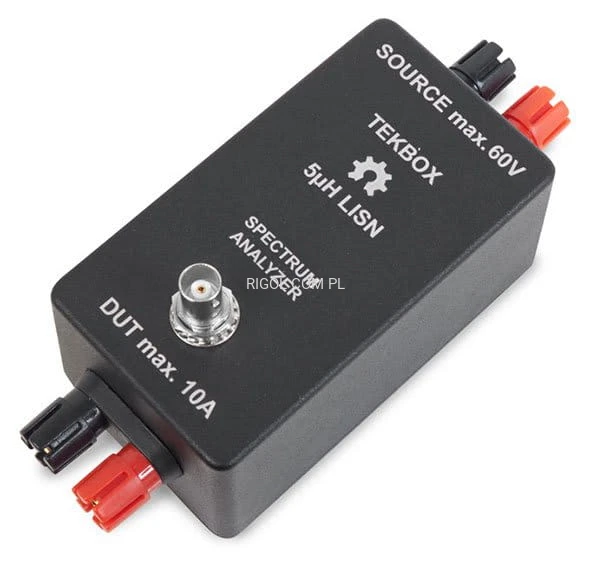

TBOH01 5 µH LISN jest urządzeniem wymaganym do konfiguracji przeprowadzanych pomiarów zaburzeń urządzeń zasilanych prądem stałym. Jest przeznaczony do stosowania w testach wstępnych EMC w zakresie częstotliwości od 150 kHz do 110 MHz.
LISN jest wstawiany do linii zasilania testowanego urządzenia. Zakłócenia przewodzące obecne na zaciskach zasilania testowanego urządzenia można zmierzyć na złączu BNC za pomocą analizatora widma lub odbiornika pomiarowego. Zacisk źródła (zasilania) i zacisk DUT(urządzenia testowanego) są oddzielone cewką indukcyjną 5 µH.

Kluczowe cechy

• Zakres częstotliwości: 100 kHz - 110 MHz (1 GHz, patrz rysunek 4 w instrukcji)
• Odporność na prąd stały: 40 mΩ
• Maksymalny prąd: 10 A.
• Nominalny zakres napięcia roboczego: 0 - 60 V DC *
• * Ze względów bezpieczeństwa zakres napięcia roboczego jest ograniczony do 60 V DC.

Zastosowanie

• Badania wstępnej zgodności EMC w zakresie szumów przewodzonych

Sposób podłączenia

Pomiary szumu przewodzonego są zwykle przeprowadzane przy użyciu blachy jako płaszczyzny uziemienia. Zaciski GND wszystkich zaangażowanych urządzeń są podłączone do metalowego ekranu za pomocą krótkich kabli.
Ponieważ pomiar będzie przeprowadzany w laboratorium, a nie w ekranowanej komorze, pomiar szumu tła należy przeprowadzić przy wyłączonym lub odłączonym testowanym urządzeniu, aby móc odróżnić widmo szumu przewodzonego od tła smogu elektrycznego.
Poniższy rysunek przedstawia typową konfigurację pomiaru emisji przewodzonych, taką jak określona w normie CISPR-25. Szczegóły konfiguracji będą się różnić w zależności od typu testowanego urządzenia i obowiązujących norm. Na przykład, jeśli testowane urządzenie ma przewód powrotny zasilania pojazdu krótszy niż 200 mm, jeden LISN jest podłączony do dodatniego przewodu zasilającego. Jeśli przewód powrotny testowanego urządzenia jest dłuższy niż 200 mm, wymagane są dwa urządzenia LISN. Jeden dla dodatniego przewodu zasilającego i jeden dla przewodu powrotnego zasilania.

Przykładowa konfiguracja do pomiaru szumu przewodzonego urządzenia zasilanego prądem stałym:
