Producent: Tekbox (przejdź do produktów)

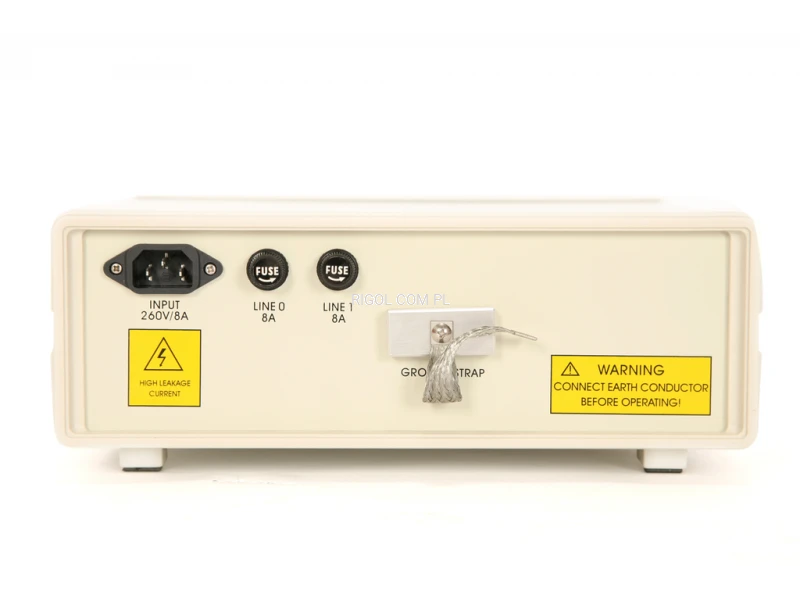

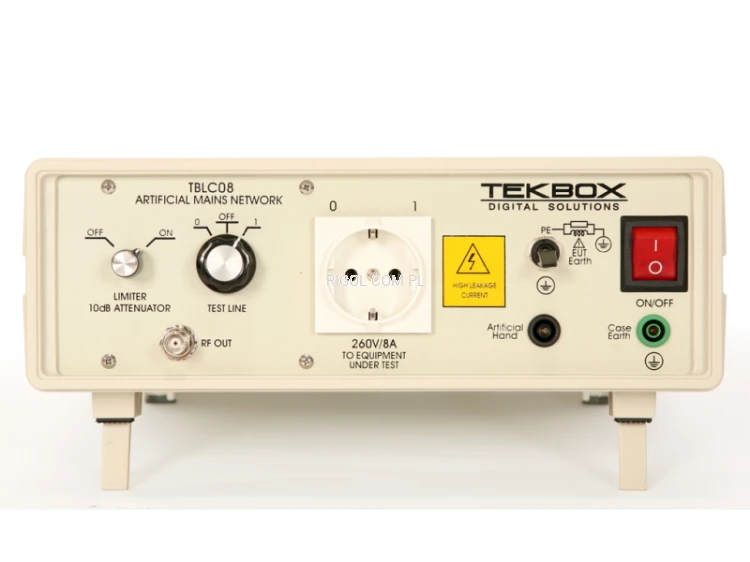

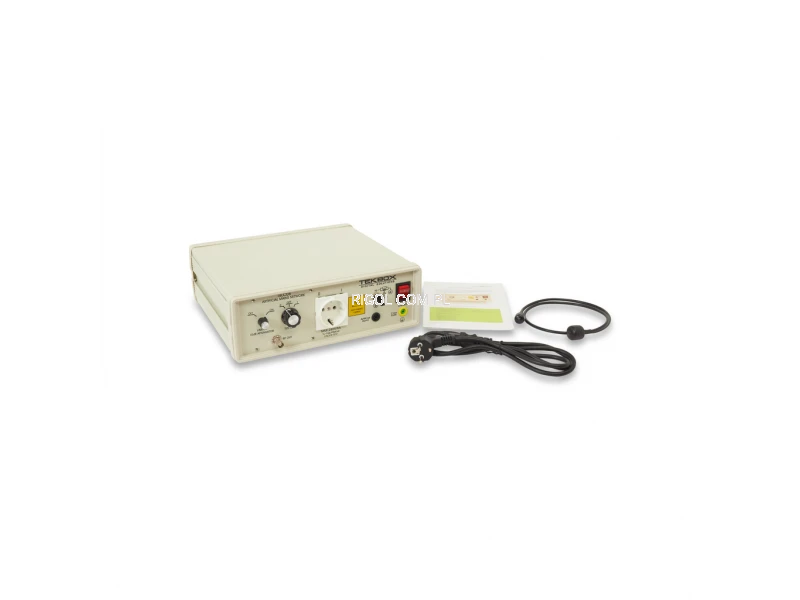

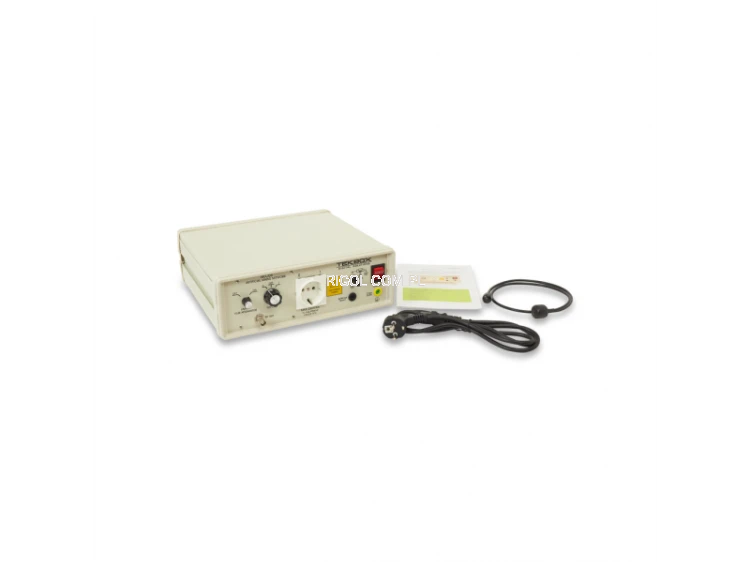

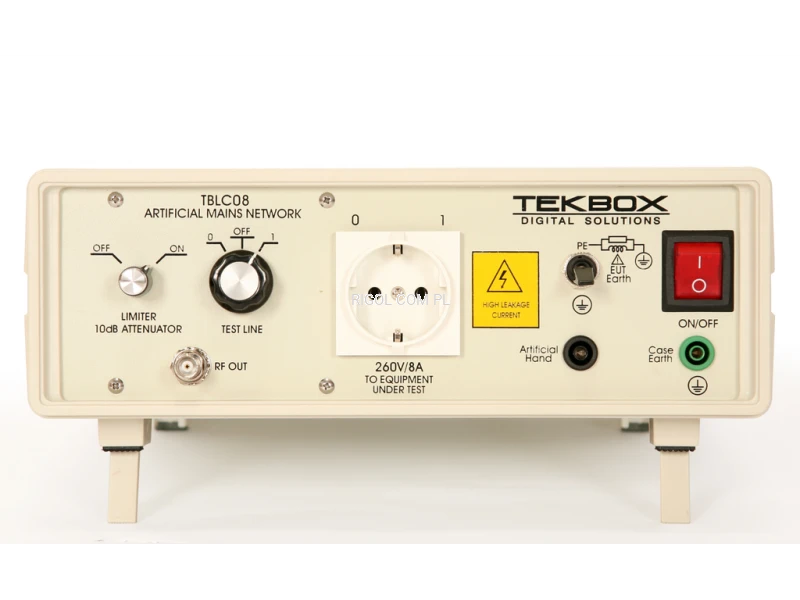

TBLC08 Stabilizator impedancji sieci zasilającej TEKBOX

Stabilizator impedancji sieci zasilającej TBLC08 240 V 8 A 50uH CISPR16

Przejdź do pełnego opisu

3 868,35 zł

Ilość

szt.

Dostępność:

dostępny

Dostawa

od 0,00 zł - Paczkomaty Inpost

Czas wysyłki: 1 - 3 dni

Opis

Karta katalogowa

Przegląd produktu

LISN - Line Impedance Stabilization Network: to zespoły filtrów mających za zadanie odfiltrowanie zakłóceń przychodzących z sieci zasilania, oraz przekierowanie zakłóceń wytwarzanych przez EUT (badane urządzenie) do wyjścia przeznaczonego do podłączania odbiornika EMC (lub analizatora).

TBLC08 50uH LISN jest stabilizatorem impedancji sieci zasilającej (sztuczna sieć) do pomiaru zakłóceń przewodzonych w liniach zasilających w zakresie od 9 kHz do 30 MHz, zgodnie z normą CISPR 16.

Urządzenie przeznaczone jest do badania jednofazowych urządzeń zasilanych prądem zmiennym do 8 A i o maksymalnym napięciu zasilania do 240 V. Zaburzenia przewodzone mogą być mierzone na fazie i na przewodzie neutralnym.

Sztuczna sieć TBLC08 jest wyposażony w przełączany ogranicznik/tłumik oraz gniazdo sztucznej ręki.
Urządzenie jest dostępne z wtyczkami dla badanego urządzenia (standard EU)

Sieć TBLC08 może współpracować z dowolnym analizatorem widma firmy RIGOL. Najczęściej wybieranym analizatorem do zestawu jest RIGOL DSA815-TG

Kluczowe cechy

Zakres częstotliwości: od 9 kHz do 30 MHz
Impedancja: 50 Ω ║ (50 µH + 5 Ω)
Sztuczna ręka: 220 pF + 511 Ω
Przełączany PE: 50 Ω ║ 50 µH
Ogranicznik / tłumik: 150 kHz do 30 MHz; 10 dB
Cewki indukcyjne z rdzeniem powietrznym
Napięcie sieciowe: nominalne 0-240 V; maks. 260 V DC lub AC / 50-60 Hz; CAT II
Maks. prąd: 8 A przy 23°C
Gniazdo DUT: zależne od kraju
Złącze pomiarowe: 50 Ω BNC
Złącze zasilania: IEC 60320 C13
Zakres temperatur pracy: +5°C … + 40°C; 5% do 80% wilgotności względnej
Bezpieczeństwo: Klasa bezpieczeństwa I, IEC 1010-01

Zastosowanie

Badania wstępnej zgodności EMC w zakresie szumów przewodzonych

Uwaga! Ta sieć LISN jest odpowiednia do testowania kompatybilności elektromagnetycznej urządzeń zasilanych jednofazowym prądem przemiennym. Do testowania urządzeń zasilanych prądem stałym można użyć TBOH01.

Porównanie modeli

Model	Impedancja	Zakres częstotliwości	Path	Maks. Prąd	Maks. Napięcie	EUT Socket	Dodatkowe cechy
TBLDC32-2	150 Ohm	9 kHz: 30 MHz	2	32 A	1000 V DC	4 mm, safety	150 Ohm DC LISN A, B, Common Mode Differential Mode operation
TBL00705-2	0,7 µH//50 Ω	30 Hz: 500 MHz	2	5 A	60 V nominal, Component rating: 100 V	4 mm (banana)	400mΩ serial resistor
ТВL0110-2	1 µH//50 Ω	30 Hz: 500 MHz	2	10 A	60 V nominal, Component rating: 100 V	4 mm (banana)	100mΩ serial resistor
ТВL0225-2	2 µH//50 Ω	10 Hz: 200 MHz	2	25 A	60 V nominal, Component rating: 100 V	4 mm (banana)	100mΩ serial resistor
ТВОН01	5 µH//50 Ω	150 kHz: 108 MHz	1	10 A	60 V nominal, Component rating: 250 V	4 mm (banana)	-
TBL0550-1	5 µH//50 Ω	150 kHz: 108 MHz	1	50 A	60 V nominal, Component rating: 250 V	Phoenix High Current	-
TBL05100-1	5 µH//50 Ω	150 kHz: 108 MHz	1	100 A	60 V nominal, Component rating: 350 V AV@ 50/60 Hz; 600 V DC	Phoenix High Current	Can be jumpered to various standards
TBL05100-1-B	5 µH//50 Ω	150 kHz: 108 MHz	1	100 A	Component rating: 0-500V @ 50/60 Hz 250 V AC @ 400 Hz 1000 V DC	Phoenix High Current	Can be jumpered to various standards
TBLM2	-	150 kHz: 110 MHz	-	-	-	-	LISN Mate
TBL5016-1	50 µH//50 Ω (50 µH+5 Ω)//50 Ω	150 kHz: 30 MHz	1	16 A	250 V	Phoenix High Current	can be jumpered 50 µH//50 Ω or (50 µH+5 Ω)//50 Ω no 250uH pre-filter
TBL50100-1	50 µH//50 Ω (50 µH+5 Ω)//50 Ω	150 kHz: 30 MHz	1	100 A	250 V	Phoenix High Current	can be jumpered 50 µH//50 Ω or (50 µH+5 Ω)//50 Ω no 250uH pre-filter
TBLC08	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	8 A	240 V	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5008-2B	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	8 A	250 V AC 50/60 Hz or DC	Country speciﬁc mains socket	separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5008-2C	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	8 A	250 V AC 50/60 Hz or DC	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5016-2B	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	16 A	250 V AC 50/60 Hz or DC	Country speciﬁc mains socket	separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5016-2C	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	2	16 A	250 V AC 50/60 Hz or DC	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5016-3	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	3	16 A	450 V/240 V	СЕЕ/ЕС60309	Artificial hand connection PE switchable: 50 Ω//50 µH
TBL5032-3	(50 µH+5 Ω)//50 Ω	9 kHz: 30 MHz	3	32 A	450 V/240 V	СЕЕ/ЕС60309	Artificial hand connection PE switcha
