TBLDC32-2 V-Y-Δ DC-stabilizator impedancji sieci LISN

Dostępność: dostępny

Wysyłka w: 30 Dni

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 10 793,25 zł

Cena regularna:

10793.25

Najniższa cena z 30 dni przed obniżką:

Cena netto: 8 775,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Producent:

Opis

KARTA KATALOGOWA

Przegląd produktu

LISN - Line Impedance Stabilization Network: to zespoły filtrów mających za zadanie odfiltrowanie zakłóceń przychodzących z sieci zasilania, oraz przekierowanie zakłóceń wytwarzanych przez EUT (badane urządzenie) do wyjścia przeznaczonego do podłączania odbiornika EMC (lub analizatora).

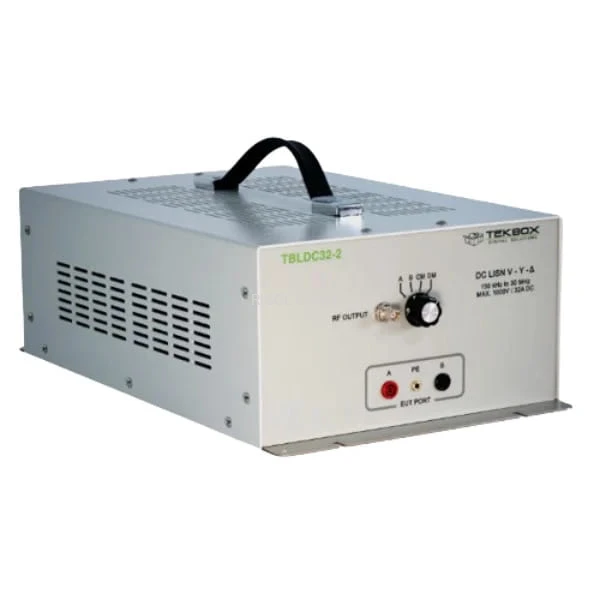

TBLDC32-2 V-Y-Δ DC LISN(Line Impedance Stabilization Network) to sieć stabilizacji impedancji linii do pomiaru emisji przewodzonych na liniach DC w zakresie od 9 kHz do 30 MHz, zgodnie z normami CISPR 16-1-2 i CISPR 11. Urządzenie jest przeznaczone do testowania napięć zakłócających na portach zasilania DC półprzewodnikowych konwerterów mocy i podobnych urządzeń o napięciu zasilania DC do maksymalnie 1000V i 32A. Emisje przewodzone mogą być mierzone na przedniej i powrotnej linii zasilającej. Ponadto przełącznik obrotowy na panelu przednim umożliwia pomiar emisji w trybie wspólnym i różnicowym. TBLDC32-2 jest wyposażony w cewki indukcyjne z rdzeniem powietrznym. Obudowa ma solidną podstawę ze stali nierdzewnej z kołnierzami do podłączenia uziemienia.

Znajduje zastosowanie w pomiarach emisji przewodzonej EMC na liniach zasilania DC.

Kluczowe cechy

Zakres częstotliwości: od 9 kHz do 30 MHz
Maks. prąd ciągły: 25 A
Maks. prąd przez 15 minut: 32A Maks.
Napięcie DC: 1000 V
Impedancja trybu A, trybu B: 150 ± 30 Ω
Impedancja trybu wspólnego: 150 ± 30 Ω
Impedancja w trybie różnicowym: 150 ± 30 Ω
Faza na porcie EUT: 0 ± 40°
Izolacja między portem EUT a portem AE, CM: > 20 dB
Izolacja między portem EUT a portem AE, DM: > 40 dB
Strata konwersji wzdłużnej: > 26 dB
Współczynnik podziału napięcia: 20 ± 3 dB
Rezystancja DC: 80 mΩ na ścieżkę typ.
Cewki indukcyjne z rdzeniem powietrznym

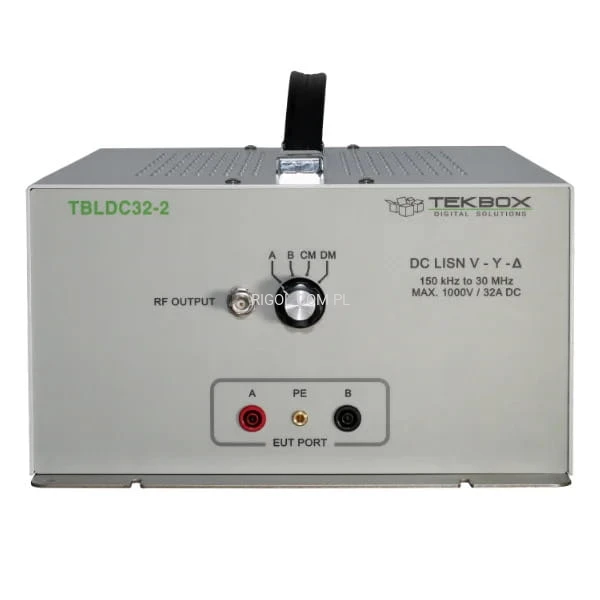

Obrotowy przełącznik wyboru ścieżki A, B, CM, DM

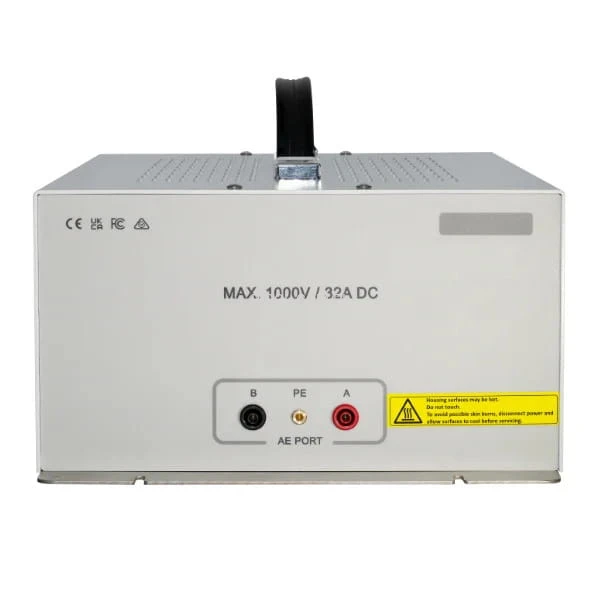

Port AE, zaciski portu EUT: 4 mm, bezpieczne
Złącze pomiarowe: 50 Ω BNC
Wymiary, szer. x wys. x dł.: 282 x 150 x 480 mm
Waga: około 9 kg
Zakres temperatur pracy: +5 °C ... + 40 °, 5% do 80% wilgotności względnej, bez kondensacji

Porównanie modeli LISN Tekbox:

Model	Impedancja	Zakres częstotliwości	Path	Maks. Prąd	Maks. Napięcie	EUT Socket	Dodatkowe cechy
TBLDC32-2	150 Ohm	9kHz – 30 MHz	2	32A	1000V DC	4mm, safety	150 Ohm DC LISN A, B, Common Mode Differential Mode operation
TBL00705-2	0.7µH//50Ω	30 Hz – 500 MHz	2	5A	60V nominal, Component rating: 100V	4mm (banana)	400mΩ serial resistor
ТВL0110-2	1µH//50Ω	30 Hz – 500 MHz	2	10A	60V nominal, Component rating: 100V	4mm (banana)	100mΩ serial resistor
ТВL0225-2	2µH//50Ω	10 Hz – 200 MHz	2	25A	60V nominal, Component rating: 100V	4mm (banana)	100mΩ serial resistor
ТВОН01	5µH//50Ω	150 kHz – 108 MHz	1	10A	60V nominal, Component rating: 250V	4mm (banana)	-
TBL0550-1	5µH//50Ω	150 kHz – 108 MHz	1	50A	60V nominal, Component rating: 250V	Phoenix High Current	-
TBL05100-1	5µH//50Ω	150 kHz – 108 MHz	1	100A	60V nominal, Component rating: 350V AV@ 50/60 Hz; 600V DC	Phoenix High Current	Can be jumpered to various standards
TBL05100-1-B	5µH//50Ω	150 kHz – 108 MHz	1	100A	Component rating: 0-500V @ 50/60 Hz 250V AC @ 400Hz 1000V DC	Phoenix High Current	Can be jumpered to various standards
TBLM2	-	150 kHz – 110 MHz	-	-	-	-	LISN Mate
TBL5016-1	50µH//50Ω (50µH+5Ω)//50Ω	150 kHz – 30 MHz	1	16A	250V	Phoenix High Current	can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter
TBL50100-1	50µH//50Ω (50µH+5Ω)//50Ω	150 kHz – 30 MHz	1	100A	250V	Phoenix High Current	can be jumpered 50µH//50Ω or (50µH+5Ω)//50Ω no 250uH pre-filter
TBLC08	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	8A	240V	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH
TBL5008-2B	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	8A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH
TBL5008-2C	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	8A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH
TBL5016-2B	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	16A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	separate RF outputs enabling LISN-Mate connectivity; Artificial hand connection PE switchable: 50Ω//50µH
TBL5016-2C	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	2	16A	250V AC 50/60 Hz or DC	Country speciﬁc mains socket	Filter/Limiter/ Attenuator switchable Artificial hand connection PE switchable: 50Ω//50µH
TBL5016-3	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	3	16A	450V/240V	СЕЕ/ЕС60309	Artificial hand connection PE switchable: 50Ω//50µH
TBL5032-3	(50µH+5Ω)//50Ω	9 kHz – 30 MHz	3	32A	450V/240V	СЕЕ/ЕС60309	Artificial hand connection PE switcha
